本技術涉及消防安全工程，具體涉及一種安全工程用消防感煙感溫探測裝置。

背景技術：

1、消防安全工程是指在建筑、場所或設施中，通過采用各種科學的防火技術和設備，以及組織管理措施，來保障人員生命財產安全的工程領域，這些工程可以包括建筑物的防火設計、自動火災報警系統、滅火系統(如噴淋系統、滅火器等)、疏散通道設計、防煙排煙系統、消防電梯等方面的工程設計和建設，消防安全工程的核心目標是預防火災的發生，減少火災造成的損失，并保證人員在火災發生時能夠迅速有序地疏散，并為撲救火災提供必要的便利條件，這項工程需要綜合考慮建筑結構、材料、設備設施以及人員行為等因素，以達到最大限度地提高火災安全性能。

2、在消防安全工程中需要用到感煙感溫探測裝置，雖然現有技術在一定程度上滿足了使用者的使用需求，但在使用過程中仍存在一定的缺陷。現有的感煙感溫探測裝置在使用時不方便對其表面附著的灰塵進行清理，灰塵的堆積可能導致探測裝置對火災信號的感知能力下降，增加了誤報警的可能性，這會給管理者和消防人員帶來不必要的困擾，也可能影響到真實火災情況的及時處置，同時灰塵堆積在探測器表面可能會導致探測器的敏感度下降，使其無法及時正確地探測到火災所釋放的煙霧或溫度變化，延緩了火災的檢測時間，影響應急處理的及時性，期的灰塵堆積會影響探測器的正常工作，甚至導致設備故障，進而使整個火災報警系統失效，嚴重威脅到建筑物內人員的生命安全。如何對感煙感溫探測裝置上的灰塵進行清理，是需要解決問題。

技術實現思路

1、本實用新型提供了一種安全工程用消防感煙感溫探測裝置，其目的在于解決探測器的清潔問題。

2、為實現上述目的，本實用新型的技術方案為：

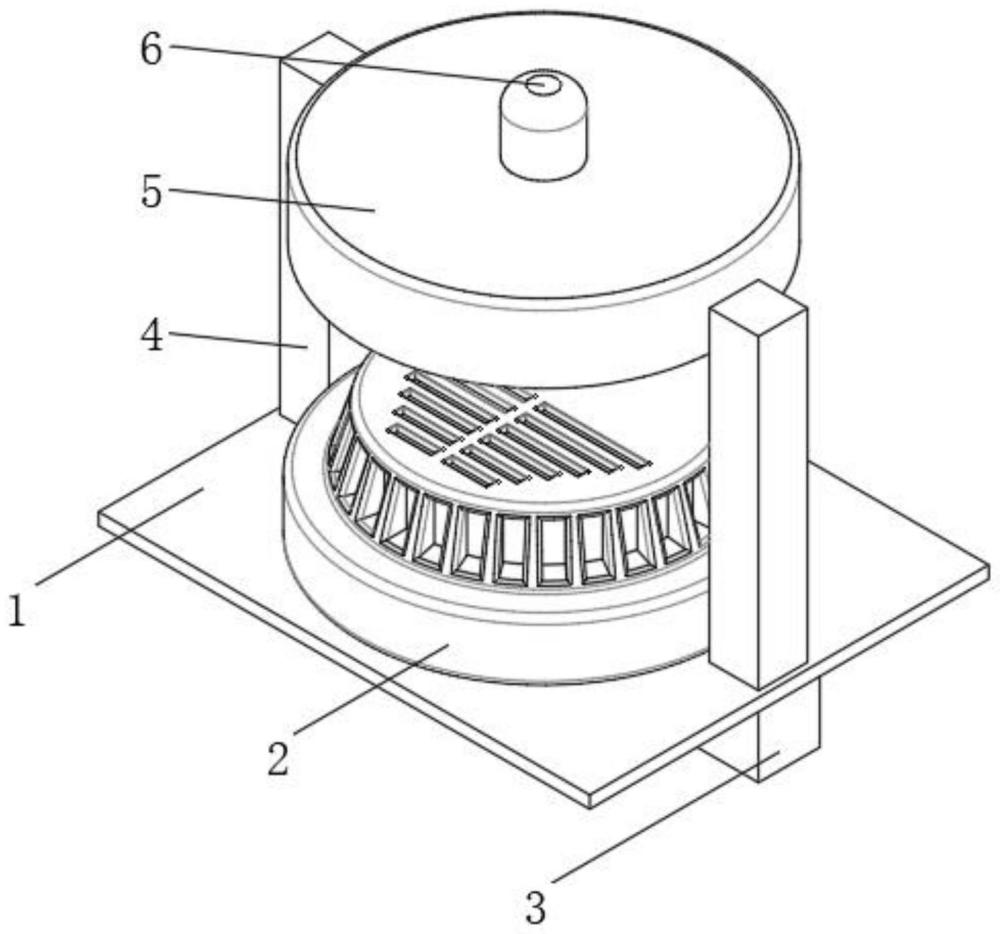

3、本實用新型提供了一種安全工程用消防感煙感溫探測裝置，包括底板和清潔盒，底板頂部的中端固定連接有探測裝置本體，底板的底部固定連接有固定盒，底板頂部的左右兩側均固定連接有調節盒，清潔盒的頂部固定連接有轉動電機，轉動電機的輸出端貫穿至清潔盒的內腔中，且轉動電機的輸出端固定連接有齒盤，齒盤的底部固定連接有第一清潔刷，齒盤的外側通過齒牙嚙合有齒圈，齒圈的左右兩側均固定連接有安裝桿，安裝桿的底部固定連接有第二清潔刷。

4、進一步的，清潔盒內壁外側的頂部開設有環形滑槽，安裝桿的外側固定連接有滑柱，滑柱的外側滑動連接于環形滑槽的內腔中。

5、進一步的，調節盒的內壁通過軸承活動連接有螺桿，螺桿的表面螺紋連接有螺套，螺套的內側固定連接有連接桿，連接桿的內側固定連接于清潔盒的外側。

6、進一步的，調節盒內壁的外側開設有縱向滑槽，螺套的外側固定連接有滑塊，滑塊的外側滑動連接于縱向滑槽的內腔中。

7、進一步的，調節盒的內側開設有通槽，連接桿的內側貫穿通槽的內腔并延伸至調節盒的內側。

8、進一步的，固定盒的左側固定連接有伺服電機，伺服電機的輸出端貫穿至固定盒的內腔中，且伺服電機的輸出端固定連接有轉桿，轉桿的右側通過軸承活動連接于探測裝置本體內壁的右側，轉桿表面的左右兩側均固定連接有主動齒輪，螺桿的底部貫穿至固定盒的內腔中，且螺桿的底部固定連接有從動齒輪，主動齒輪與從動齒輪之間通過齒牙嚙合。

9、本實用新型所達到的有益效果為：

10、1、該安全工程用消防感煙感溫探測裝置，通過設置轉動電機，能夠帶動齒盤進行轉動，通過設置齒盤，能夠通過齒牙嚙合的作用帶動齒圈進行轉動，通過設置齒圈，能夠經過安裝桿的傳動帶動第二清潔刷進行轉動，進而對探測裝置本體的表面進行清理，避免灰塵堆積于探測裝置本體的表面，造成探測裝置本體靈敏度降低。

11、2、該安全工程用消防感煙感溫探測裝置，通過設置伺服電機，能夠帶動轉桿進行轉動，通過設置轉桿，能夠帶動主動齒輪進行轉動，通過設置主動齒輪，能夠通過齒牙嚙合的作用帶動螺桿進行轉動，通過設置螺桿，能夠利用螺紋的作用帶動螺套進行上下移動，通過設置螺套，能夠經過連接桿的傳動帶動清潔盒進行上下移動，方便在不需要對探測裝置本體清潔時對探測裝置本體和清潔盒之間的間距進行擴展，避免影響探測裝置本體的探測效果。

技術特征：

1.一種安全工程用消防感煙感溫探測裝置，其特征在于：包括底板和清潔盒，底板頂部的中端固定連接有探測裝置本體，底板的底部固定連接有固定盒，底板頂部的左右兩側均固定連接有調節盒，清潔盒的頂部固定連接有轉動電機，轉動電機的輸出端貫穿至清潔盒的內腔中，且轉動電機的輸出端固定連接有齒盤，齒盤的底部固定連接有第一清潔刷，齒盤的外側通過齒牙嚙合有齒圈，齒圈的左右兩側均固定連接有安裝桿，安裝桿的底部固定連接有第二清潔刷。

2.根據權利要求1所述的一種安全工程用消防感煙感溫探測裝置，其特征在于：清潔盒內壁外側的頂部開設有環形滑槽，安裝桿的外側固定連接有滑柱，滑柱的外側滑動連接于環形滑槽的內腔中。

3.根據權利要求1所述的一種安全工程用消防感煙感溫探測裝置，其特征在于：調節盒的內壁通過軸承活動連接有螺桿，螺桿的表面螺紋連接有螺套，螺套的內側固定連接有連接桿，連接桿的內側固定連接于清潔盒的外側。

4.根據權利要求3所述的一種安全工程用消防感煙感溫探測裝置，其特征在于：調節盒內壁的外側開設有縱向滑槽，螺套的外側固定連接有滑塊，滑塊的外側滑動連接于縱向滑槽的內腔中。

5.根據權利要求4所述的一種安全工程用消防感煙感溫探測裝置，其特征在于：調節盒的內側開設有通槽，連接桿的內側貫穿通槽的內腔并延伸至調節盒的內側。

6.根據權利要求3所述的一種安全工程用消防感煙感溫探測裝置，其特征在于：固定盒的左側固定連接有伺服電機，伺服電機的輸出端貫穿至固定盒的內腔中，且伺服電機的輸出端固定連接有轉桿，轉桿的右側通過軸承活動連接于探測裝置本體內壁的右側，轉桿表面的左右兩側均固定連接有主動齒輪，螺桿的底部貫穿至固定盒的內腔中，且螺桿的底部固定連接有從動齒輪，主動齒輪與從動齒輪之間通過齒牙嚙合。

技術總結
本技術涉及消防安全工程技術領域，具體涉及一種安全工程用消防感煙感溫探測裝置。包括底板和清潔盒，底板頂部的中端固定連接有探測裝置本體，底板的底部固定連接有固定盒，底板頂部的左右兩側均固定連接有調節盒，清潔盒的頂部固定連接有轉動電機，轉動電機的輸出端貫穿至清潔盒的內腔中，且轉動電機的輸出端固定連接有齒盤，齒盤的底部固定連接有第一清潔刷，齒盤的外側通過齒牙嚙合有齒圈，齒圈的左右兩側均固定連接有安裝桿，安裝桿的底部固定連接有第二清潔刷。該安全工程用消防感煙感溫探測裝置，能夠對探測裝置本體的表面進行清理，避免灰塵堆積于探測裝置本體的表面，造成探測裝置本體靈敏度降低。

技術研發人員：汪軍,孟磊磊,黃向波
受保護的技術使用者：利華益維遠化學股份有限公司
技術研發日：20240327
技術公布日：2025/3/20
