本發明涉及智能交通管控，具體而言，涉及一種基于可插入間隙的高速公路車輛匝道匯入決策方法及系統。

背景技術：

1、高速公路匝道匯入場景為內側設置有自動駕駛專用道和匝道的高速公路駕駛場景，其特征為：一、由于存在自動駕駛專用道，默認自動駕駛車全部行駛于高速公路主路的內側車道上，而高速公路主路的外側車道上只駕駛有人工駕駛車輛；二、匯入車道上會同時存在人工駕駛車輛和自動駕駛車輛，即對于自動駕駛車輛，匝道上行駛的前車和后車不一定能夠配合操作；三、受到人工駕駛車不具備通訊能力的限制，使得自動駕駛車輛的規劃方案不能與環境車輛進行通訊，僅可以通過與路測單元通訊獲得環境車輛的歷史狀態信息和當前狀態信息。

2、由于高速公路車輛匝道匯入場景具有上述特征，至少存在以下問題：

3、(1)高速公路主路外側車道上人工駕駛車輛形成的間隙選擇問題。

4、(2)車輛從高速公路匝道匯入切入過程中的軌跡規劃問題。

5、對于第一個問題，間隙的選擇顯著影響車輛換道的效率與成功率，進而影響整個交通流的效率。目前，針對間隙選擇的研究多集中于全部智能網聯環境下的間隙選擇，該情況下環境車輛可以主動配合換道，不存在主路和匝道車輛相互博弈的問題；鮮少研究討論了自動駕駛車輛面對人工駕駛環境時間隙的選擇，且忽略了人工駕駛車在面對主車切入時的駕駛行為，更多是基于絕對安全考慮間隙能不能被選擇而并非間隙選擇是否最優的問題，反而對交通流效率帶來負面影響。

6、對于第二個問題，當完成間隙選擇后主車進行軌跡規劃完成切入。目前，在求解軌跡規劃問題時，大部分是基于先采樣后優化再評估的方式將問題簡化后進行軌跡求解。該方法存在顯著問題：若采樣數量少，則特征數據間隔大，求解精度低；反之若進行精細采樣，那么將存在多個并列的待求解子問題，求解效率低下，盡管并行計算能夠一定程度上解決這個問題，但對于單車智能來說將會極大提升成本。

7、因此，亟需提出一種基于可插入間隙的高速公路車輛匝道匯入決策方法及系統，平衡軌跡規劃計算精度與效率，實現車輛從匝道匯入高速公路外側車道時的可插入間隙識別、選取和軌跡規劃的精確控制。

技術實現思路

1、本發明的目的在于提供一種基于可插入間隙的高速公路車輛匝道匯入決策方法，旨在至少解決上述現有技術存在的技術問題之一，為實現上述目的，其采用的技術解決方案如下：

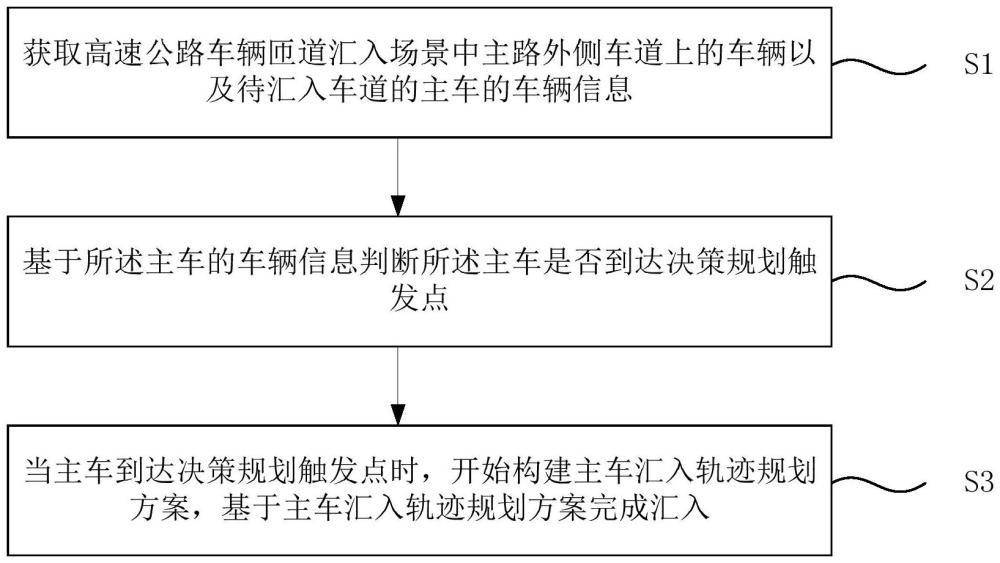

2、基于可插入間隙的高速公路車輛匝道匯入決策方法，包括以下步驟：

3、獲取高速公路車輛匝道匯入場景中主路外側車道上的車輛，以及待匯入車道的主車的車輛信息，其中，所述主車為待規劃自動駕駛車輛，所述車輛信息包括當前車輛的位移，速度和加速度；

4、基于所述主車的車輛信息判斷所述主車是否到達決策規劃觸發點；

5、當所述主車到達所述決策規劃觸發點時，迭代執行第一階段軌跡規劃，直至所述主車滿足切入條件，控制主車完成從匯入車道切入匝道口前的縱向行駛，其中，所述切入條件基于所述主車的可插入間隙設置；

6、迭代執行第二階段軌跡規劃，基于所述第二階段軌跡規劃控制所述主車完成匝道匯入，其中，所述第二階段軌跡規劃為確定所述主車切入匝道口時的二維軌跡規劃方案；

7、其中，所述第一階段軌跡規劃和所述第二階段軌跡規劃分別基于mpc框架執行。

8、優選地，所述當所述主車到達所述決策規劃觸發點時，迭代執行第一階段軌跡規劃包括：

9、在mpc框架下，迭代規劃預設時間周期內的主車行駛軌跡，包括：

10、基于所述主路外側車道上的車輛，以及待匯入車道的主車的車輛信息確定預設時間周期內主車的可達范圍，識別可插入間隙；

11、基于預構建的第一milp問題計算主車最佳插入間隙、插入時狀態以及插入前行車軌跡；

12、確定所述第一milp問題是否有可行解，若存在可行解，則將計算得到的插入前行車軌跡設置為第一階段軌跡規劃方案，執行第一階段軌跡規劃方案并更新時間步，以規劃下一輪預設時間周期的主車行駛軌跡；若不存在可行解，則控制所述主車減速并更新時間步，以規劃下一輪預設時間周期的主車行駛軌跡；

13、其中，預構建第一milp問題包括基于最小化交通影響和最少換道時間設置第一階段軌跡規劃方案的目標函數，結合車輛動力學方程、運動學方程、切入時安全指標閾值范圍、車輛跟馳行為、匝道處加速長度設置約束條件，建立第一milp問題。

14、優選地，所述迭代執行第二階段軌跡規劃包括：

15、基于預構建的第二階段軌跡規劃模型，確定主車的縱向位移終止?fàn)顟B(tài)方程式和橫向位移終止?fàn)顟B(tài)方程式；

16、建立第二階段優化問題，在mpc框架下，基于所述第二階段優化問題對所述主車的縱向位移終止?fàn)顟B(tài)方程式和橫向位移終止?fàn)顟B(tài)方程式進行迭代求解，獲取主車在每個規劃周期內的縱向位移終止?fàn)顟B(tài)參數和橫向位移終止?fàn)顟B(tài)參數，直至所述主車切入完成，包括：

17、對tend在可行的設定范圍內進行均勻采樣生成若干參考；

18、以當前時間步的環境車輛信息與每一個參考tend為輸入，基于所述mpc框架對預構建的第二階段軌跡規劃模型進行迭代求解，求得每個參考tend對應的最佳軌跡，基于所述每個參考tend對應的最佳軌跡形成軌跡簇；

19、根據所述第二階段優化問題中的目標函數，評估所述軌跡簇中每個軌跡的目標函數值，基于所述目標函數值對所述軌跡簇進行篩選，基于篩選結果確定第二階段的執行軌跡，所述執行軌跡包括主車在每個規劃周期內的縱向位移終止?fàn)顟B(tài)參數和橫向位移終止?fàn)顟B(tài)參數，

20、其中，所述第二階段優化問題基于時變風險場模型建立，建立方法包括：

21、以最小化換道時間、舒適度和風險場強度為目標確定目標函數，結合車輛動力學、運動學、道路限速約束設置約束條件，構建所述第二階段優化問題。

22、優選地，所述高速公路車輛匝道匯入場景用于模擬主車經匝道匯入高速公路外側車道的過程，所述高速公路車輛匝道匯入場景包括主路和匯入車道，其中，所述主路中設置有多條車道，主路外側車道上行駛車輛均為人工駕駛車輛，所述匯入車道位于主路外側車道一側，且匯入車道與主路外側車道的匯入?yún)^(qū)域?yàn)樵训揽冢鰠R入車道上行駛有自動駕駛車輛和人工駕駛車輛。

23、優選地，所述主路外側車道上的車輛信息為其中，si＝[xi，vi，ai]，i∈{1，2，..，nm}，i為人工駕駛車輛的序號，nm為外側車道上車輛總數，si為第i輛車的車輛信息，xi為第i輛車的位移，vi為第i輛車的速度，ai為第i輛車的加速度；

24、所述主車的車輛信息為sego＝[xego，vego，aego]，其中，xego為主車的位移，vego為主車的速度，aego為主車的加速度；

25、將可插入間隙定義為前方車輛與后方車輛之間的間隙，根據可插入間隙的長度確定切入條件，所述可插入間隙的長度根據主車可達范圍確定，其中，所述主車的最大可達位移為：

26、

27、式中，vub為最大限速；aub為最大加速度限制；t為預設的時間周期；

28、所述主車的最小可達位移為：

29、

30、式中，vlb為最小限速；alb為最小加速度限制；

31、基于所述主車可達范圍確定可插入間隙為：

32、

33、式中，為預設的時間周期末外側車道上第i輛人工駕駛車輛可達位置，l為車輛長度；d為相鄰車輛之間的安全距離。

34、優選地，所述預設的時間周期被等間隔離散為多個時間步t，每個時間步內獲取主車和高速公路上其他行駛車輛的車輛信息，結合車輛動力學方程、運動學方程、切入時安全指標閾值范圍、車輛跟馳行為、匝道處加速長度設置約束條件，建立所述第一milp問題；

35、所述第一milp問題表示為：

36、

37、式中，minj為所述第一milp問題的目標函數；ω1、ω2、ω3均為權重系數；t為時間步序號；at為t時間步時的加速度，vt為t時間步時的速度，st為t時間步時的車輛信息，是包括位置、速度、加速度的向量；at+1為t+1時間步時的加速度，st+1為t+1時間步時的車輛信息；為時間步為t時第i輛人工駕駛車輛的速度，為時間步為t時第i-1輛人工駕駛車輛的速度；為時間步為t時第i輛人工駕駛車輛的加速度，為時間步為t+1時第i輛人工駕駛車輛的加速度；均為用于線性化的中間變量；為時間步t時的零一變量，為時間步t+1時的零一變量，所述零一變量用于表示車輛是否已執行換道，其中，車輛換道前車輛換道后m為一個預設參數；為時間步為t時第i輛人工駕駛車輛的中間變量，為時間步為t+1時第i輛人工駕駛車輛的中間變量；s0為在0時刻的主車車輛信息；sinit為初始的主車車輛信息；為時間步t時主車位移的縱坐標，為時間步t時主車的匯入指標變量，為時間步t時主車的速度；lacc為匝道口內加速區長度；nac為milp問題所轉化線性規劃問題的個數；γi,i+1為車輛i與車輛i+1之間的可插入間隙，γi-1，i為車輛i-1與車輛i之間的可插入間隙，為時間步t時車輛i-1與車輛i之間的可插入間隙；為時間步為t時第i輛人工駕駛車輛的位移，為時間步為t時第i-1輛人工駕駛車輛的位移；∈ttc為ttc風險指標的閾值；δt為時間間隔；為時間步為t+1時第i輛車對前車跟馳行為計算出的加速度；為時間步為t+1時第i輛車對切入車輛跟馳行為計算出的加速度。

38、優選地，預構建的第二階段軌跡規劃模型為二維軌跡，表示為：

39、

40、式中，tm為在切入過程中的時刻；x(·)為二維軌跡的縱向位置；y(·)為二維軌跡的橫向位置；p＝[p0，p1，p2，p3，p4，p5]，p0、p1、p2、p3、p4、p5均為縱向位移控制變量；q＝[q0，q1，q2，q3，q4，q5]，q0、q1、q2、q3、q4、q5均為橫向位移控制變量；t＝[1，tm，tm2，tm3，tm4，tm5]；

41、基于主車在x軸方向和y軸方向上的運動，主車的初始狀態和終止?fàn)顟B(tài)滿足條件：

42、

43、式中，t0為第二階段軌跡規劃開始時間；主車的初始狀態為其中，x0為初始縱坐標，為初始縱向速度，為初始縱向加速度；y0為初始橫坐標，為初始橫向速度，為初始橫向加速度；主車的終止?fàn)顟B(tài)為其中，xend為終止縱坐標，為終止速度，為終止加速度，tend為終止時間；ytar為終止橫坐標；

44、確定主車的縱向位移終止?fàn)顟B(tài)方程式為：

45、

46、確定主車的橫向位移終止?fàn)顟B(tài)方程式為：

47、

48、優選地，所述第二milp問題中的目標函數設置為：

49、minj＝ω1×jacc+ω2×jjerk+ω3×tend+ω4×jrisk

50、其中，

51、

52、式中，ω1、ω2、ω3、ω4均為權重系數；jacc為加速度對舒適度的影響參數；jjerk為加速度變化率對舒適度的影響參數；jrisk為環境風險場；

53、所述環境風險場jrisk為：

54、jrisk＝ufront+ubehind

55、其中，

56、

57、ubehind＝k×usta+(1-k)×umov；

58、

59、式中，t″為t的二階導數；t″′為t的三階導數；ufront為前車風險場；xfront為與前車之間的距離；σx為縱軸方向控制系數；σy為橫軸方向控制系數；a為場強振幅；β為風險場形態控制參數；ubehind為后車風險場強度；k為權重系數；usta為靜態風險場強度；umov為動態風險場強度；exp(·)為指數函數；

60、其中，沿x軸方向的速度、加速度以及橫向加速度基于車輛動力學設置約束條件如下：

61、vlb≤p·t′≤vub

62、alb≤p·t″≤aub

63、-λ≤q·t″≤λ

64、式中，f′為t的一階導數；λ為向心加速度的限制閾值。

65、本發明還提出了基于可插入間隙的高速公路車輛匝道匯入決策系統，應用于如權利要求1-6中任一項所述的基于可插入間隙的高速公路車輛匝道匯入決策方法，所述決策系統包括：車輛信息獲取設備和服務器；

66、其中，所述車輛信息獲取設備用于獲取高速公路車輛匝道匯入場景中主路外側車道上的車輛，以及待匯入車道的主車的車輛信息，其中，所述主車為待規劃自動駕駛車輛，所述車輛信息包括當前車輛的位移，速度和加速度；

67、所述服務器用于基于所述主車的車輛信息判斷所述主車是否到達決策規劃觸發點；當所述主車到達所述決策規劃觸發點時，迭代執行第一階段軌跡規劃，直至所述主車滿足切入條件時，基于所述第一階段軌跡規劃控制所述主車執行第一階段軌跡，以控制主車完成從匯入車道切入匝道口前的縱向行駛，其中，所述切入條件包括識別所述主車具有可插入間隙；以及迭代執行第二階段軌跡規劃，基于所述第二階段軌跡規劃控制所述主車完成匝道匯入，其中，所述第二階段軌跡規劃為確定所述主車切入匝道口時的二維軌跡規劃方案；其中，所述第一階段軌跡規劃和所述第二階段軌跡規劃分別基于mpc框架執行；

68、其中，所述車輛信息獲取設備與所述服務器通訊連接。

69、優選地，所述服務器包括：

70、判斷模塊，配置為基于所述主車的車輛信息判斷所述主車是否到達決策規劃觸發點；

71、間隙識別模塊，配置為當所述主車到達所述決策規劃觸發點時，迭代執行第一階段軌跡規劃，直至所述主車滿足切入條件時，基于所述第一階段軌跡規劃控制所述主車執行第一階段軌跡，以控制主車完成從匯入車道切入匝道口前的縱向行駛，其中，所述切入條件包括識別所述主車具有可插入間隙；

72、匯入決策模塊，配置為迭代執行第二階段軌跡規劃，基于所述第二階段軌跡規劃控制所述主車完成匝道匯入，其中，所述第二階段軌跡規劃為確定所述主車切入匝道口時的二維軌跡規劃方案；其中，所述第一階段軌跡規劃和所述第二階段軌跡規劃分別基于mpc框架執行。

73、與現有技術相比本發明具如下有益效果：

74、本發明一種基于可插入間隙的高速公路車輛匝道匯入決策方法及系統將高速公路車輛切入匝道過程細分為第一階段和第二階段，通過識別及選取可插入間隙，分別針對主車從匯入車道切入匝道口前制定縱向軌跡規劃方案以及針對主車切入匝道口時制定二維軌跡規劃方案，綜合考慮前后車輛對自動駕駛車輛匝道切入過程的影響，有效解決了高速公路匝道處匯車時自動駕駛車輛換道空間狹小、安全性低、對交通流影響大的問題，為指導高速公路上自動駕駛車輛的匝道切入提供了依據。

75、同時，本公開的實施例的基于可插入間隙的高速公路車輛匝道匯入決策方法，通過優化軌跡規劃方案的計算過程，在保證軌跡規劃計算精度的同時提高了計算效率，有效實現了對自動駕駛車輛軌跡的精確控制，降低了自動駕駛車輛的軌跡規劃成本。
