本發明涉及的一種地下綜合管廊用火災報警裝置，特別是涉及應用于警報示警領域的一種地下綜合管廊用火災報警裝置。

背景技術：

1、在機場、地鐵以及隧道等工程項目中，均會設計到地下綜合管廊的使用，其中為保證地下管廊的安全使用，通常會使用火災報警裝置來對地下空間進行火災預警，但是現有的火災報警裝置在使用時，通常采用煙霧報警器和電動噴頭的結合，來消滅火情，但是火情現場的環境依舊存在有煙塵等有害物，會影響在場人員的健康。

2、為解決上述問題，市場中的某采用火災報警和優化處理的設計，具有一定的市場占比。

3、中國發明專利cn202211355947.5說明書公開了一種基于物聯網的公共空間火災預警消防設備，包括防護殼，防護殼的頂面固定有密封片，防護殼上可拆卸連接有噴水件、輔助燈和吸塵結構，防護殼的側壁固定有防護管，防護管的內部可拆卸連接有泵機。本發明在使用時，煙霧傳感器能夠實時的檢測使用地點的煙霧濃度，當煙霧濃度到達合適的數值時，煙霧傳感器能夠對控制器輸送信號，此時控制器能夠控制報警器、爆閃燈和泵機工作，報警器和爆閃燈能夠對使用地點的人員警示，泵機能夠收納外部水液對使用地點噴灑，此時可以實現該消防設備自動對火情報警和處理，為火情地點的人員爭取最大的逃生機會。

4、上述火災報警裝置在使用時，火情點附近的火災報警設備難以起到及時的聯動示警效果，導致地下空間人員逃生時容易出現無序逃離，降低逃生效率同時，噴頭出水的角度固定，對特定位置的起火點的火情覆滅效果不佳。

5、申請內容

6、針對上述現有技術，本發明要解決的技術問題是實現地下管廊火災報警裝置的聯動管理，同時還能夠針對特殊位置起火點進行有效覆滅。

7、為解決上述問題，本發明提供了一種地下綜合管廊用火災報警裝置，包括有煙霧報警器本體，煙霧報警器本體的表面貼合有聯動示警板，煙霧報警器本體的頂壁安裝有驅動馬達，驅動馬達的輸出端連接有與聯動示警板磁吸連接的磁吸彎板，煙霧報警器本體的內部安裝有聯動模塊，且聯動模塊與煙霧報警器本體電性連接，煙霧報警器本體的底部設有進煙口，煙霧報警器本體的底部貫穿滑動安裝有外接水管的電噴頭，煙霧報警器本體的內部安裝有隔溫箱，隔溫箱的一側內壁通過軸承連接有聯動桿，聯動桿的端部連接有底部與電噴頭頂端連接的微型電動伸縮桿，隔溫箱的內壁安裝有位于聯動桿下方的伺服馬達，聯動桿的表面固定套接有二號錐齒輪，伺服馬達的輸出端連接有套桿，且套桿的上方連接有支桿，支桿的表面套接有與二號錐齒輪嚙合連接的一號錐齒輪。

8、在上述地下綜合管廊用火災報警裝置中，能夠在地下綜合管廊進行火災預警管理時實現聯動管理，進而在火情點附近安裝的煙霧報警器本體能夠利用表面聯動示警板的轉動提醒逃生人員起火點方向，進而有效逃生，此外還能夠利用電噴頭的傾斜噴灑，以便對處于煙霧報警器本體正下方的、處于滅火盲區的起火點進行有效滅火處理。

9、作為本申請的進一步改進，支桿表面靠近底端的位置連接有卡塊，套桿的內部設有內陷的柱形槽，且柱形槽的內壁設有若干個與卡塊嵌合滑動連接的方形槽，支桿表面安裝有若干個位于卡塊上方的卡接塊，且一號錐齒輪的內壁設有與卡接塊對應的條形槽。

10、作為本申請的再進一步改進，條形槽的長度值小于一號錐齒輪的厚度值，且條形槽的頂端位置高度低于一號錐齒輪的頂端位置高度，條形槽與卡接塊嵌合滑動連接。

11、作為本申請的更進一步改進，聯動示警板的內部設有真空槽，且真空槽的內部填充有氖氣并布置有電絲，電絲與煙霧報警器本體電性連接。

12、作為本申請的更進一步改進，隔溫箱的一側內壁安裝有熱脹板，熱脹板的端部連接有抵板，抵板的內部設有通孔，且通孔的半徑不小于卡接塊的截面寬度值和支桿的半徑值之和，卡接塊的截面寬度值不小于卡塊的截面寬度值。

13、作為本申請的更進一步改進，初始狀態下抵板的尾端與支桿底端的重合面積值不超過支桿投影面積值的五分之一。

14、作為本申請的更進一步改進，隔溫箱的頂壁連接有彎管，且彎管分布在聯動桿的兩側，彎管的尾端與一號錐齒輪表面的頂端通過轉動接頭連接。

15、作為本申請的又一種改進，聯動示警板的表面設有位于真空槽上方的通槽，通槽的表面嵌合有熱熔塊，通槽的內壁布置有對稱布置的彈性伸縮件，且彈性伸縮件的尾端連接有墜塊。

16、作為本申請的又一種改進的補充，墜塊與熱熔塊抵壓接觸，且彈性伸縮件的拉伸長度值大于聯動示警板底端與通槽之間的垂直距離值。

17、綜上所述，本申請利用聯動示警板，能夠借助電絲的啟動與否，起到有效示警的效果，同時還能夠利用聯動示警板，對起火點附近安裝的煙霧報警器本體，進行有效的指向性示警，避免逃生人員無序逃生，提升逃生效率，同時還能夠利用微型電動伸縮桿和伺服馬達以及聯動桿，對電噴頭的噴射方向進行調整，以此對特殊位置，諸如煙霧報警器本體正下方或者天花板位置的火情，予以有效澆滅處理，提升本煙霧報警器本體對火情的綜合處理，進而提升地下綜合管廊的安全管理。

技術實現思路

技術特征：

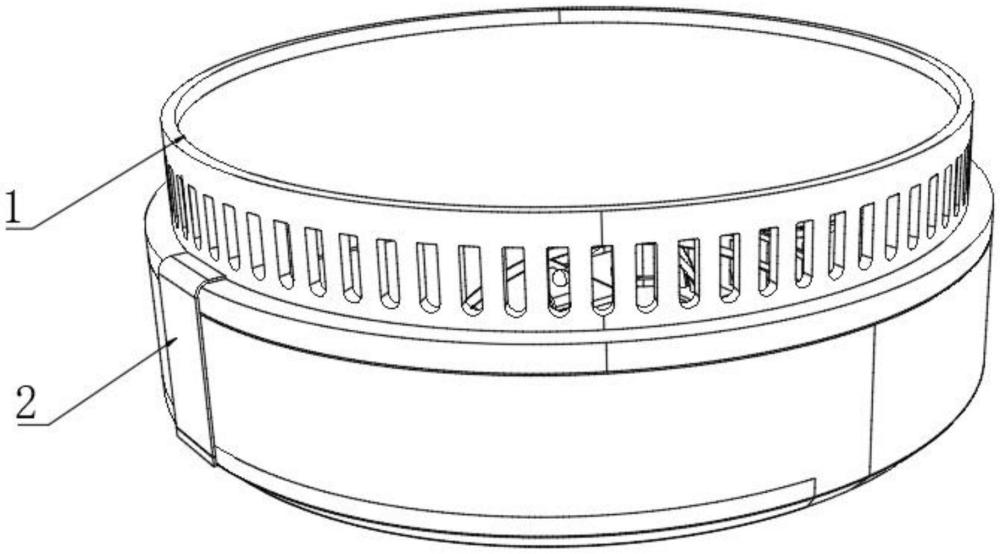

1.一種地下綜合管廊用火災報警裝置，包括有煙霧報警器本體（1），其特征在于：所述煙霧報警器本體（1）的表面貼合有聯動示警板（2），所述煙霧報警器本體（1）的頂壁安裝有驅動馬達（4），所述驅動馬達（4）的輸出端連接有與聯動示警板（2）磁吸連接的磁吸彎板（3），所述煙霧報警器本體（1）的內部安裝有聯動模塊，且聯動模塊與煙霧報警器本體（1）電性連接，所述煙霧報警器本體（1）的底部設有進煙口（6），所述煙霧報警器本體（1）的底部貫穿滑動安裝有外接水管的電噴頭（7），所述煙霧報警器本體（1）的內部安裝有隔溫箱（5），所述隔溫箱（5）的一側內壁通過軸承連接有聯動桿（10），所述聯動桿（10）的端部連接有底部與電噴頭（7）頂端連接的微型電動伸縮桿（9），所述隔溫箱（5）的內壁安裝有位于聯動桿（10）下方的伺服馬達（8），所述聯動桿（10）的表面固定套接有二號錐齒輪（101），所述伺服馬達（8）的輸出端連接有套桿（81），且套桿（81）的上方連接有支桿（82），所述支桿（82）的表面套接有與二號錐齒輪（101）嚙合連接的一號錐齒輪（822）。

2.根據權利要求1所述的一種地下綜合管廊用火災報警裝置，其特征在于：所述支桿（82）表面靠近底端的位置連接有卡塊（821），所述套桿（81）的內部設有內陷的柱形槽，且柱形槽的內壁設有若干個與卡塊（821）嵌合滑動連接的方形槽，所述支桿（82）表面安裝有若干個位于卡塊（821）上方的卡接塊（823），且一號錐齒輪（822）的內壁設有與卡接塊（823）對應的條形槽。

3.根據權利要求2所述的一種地下綜合管廊用火災報警裝置，其特征在于：所述條形槽的長度值小于一號錐齒輪（822）的厚度值，且條形槽的頂端位置高度低于一號錐齒輪（822）的頂端位置高度，所述條形槽與卡接塊（823）嵌合滑動連接。

4.根據權利要求1所述的一種地下綜合管廊用火災報警裝置，其特征在于：所述聯動示警板（2）的內部設有真空槽，且真空槽的內部填充有氖氣并布置有電絲，所述電絲與煙霧報警器本體（1）電性連接。

5.根據權利要求1所述的一種地下綜合管廊用火災報警裝置，其特征在于：所述隔溫箱（5）的一側內壁安裝有熱脹板（11），所述熱脹板（11）的端部連接有抵板（111），所述抵板（111）的內部設有通孔，且通孔的半徑不小于卡接塊（823）的截面寬度值和支桿（82）的半徑值之和，所述卡接塊（823）的截面寬度值不小于卡塊（821）的截面寬度值。

6.根據權利要求5所述的一種地下綜合管廊用火災報警裝置，其特征在于：初始狀態下所述抵板（111）的尾端與支桿（82）底端的重合面積值不超過支桿（82）投影面積值的五分之一。

7.根據權利要求1所述的一種地下綜合管廊用火災報警裝置，其特征在于：所述隔溫箱（5）的頂壁連接有彎管，且彎管分布在聯動桿（10）的兩側，所述彎管的尾端與一號錐齒輪（822）表面的頂端通過轉動接頭連接。

8.根據權利要求4所述的一種地下綜合管廊用火災報警裝置，其特征在于：所述聯動示警板（2）的表面設有位于真空槽上方的通槽，所述通槽的表面嵌合有熱熔塊（21），所述通槽的內壁布置有對稱布置的彈性伸縮件（23），且彈性伸縮件（23）的尾端連接有墜塊（22）。

9.根據權利要求8所述的一種地下綜合管廊用火災報警裝置，其特征在于：所述墜塊（22）與熱熔塊（21）抵壓接觸，且彈性伸縮件（23）的拉伸長度值大于聯動示警板（2）底端與通槽之間的垂直距離值。

技術總結
本發明涉及一種地下綜合管廊用火災報警裝置，包括有煙霧報警器本體，煙霧報警器本體的表面貼合有聯動示警板，煙霧報警器本體的頂壁安裝有驅動馬達，驅動馬達的輸出端連接有磁吸彎板，煙霧報警器本體的內部安裝有聯動模塊，煙霧報警器本體的底部貫穿滑動安裝有外接水管的電噴頭，煙霧報警器本體的內部安裝有隔溫箱，隔溫箱的一側內壁通過軸承連接有聯動桿，聯動桿的端部連接有微型電動伸縮桿，隔溫箱的內壁安裝有伺服馬達，聯動桿的表面固定套接有二號錐齒輪，伺服馬達的輸出端連接有套桿，支桿的表面套接有與二號錐齒輪嚙合連接的一號錐齒輪，實現地下管廊火災報警裝置的聯動管理，同時還能夠針對特殊位置起火點進行有效覆滅。

技術研發人員：周艷莉,王雪原,莊代文,蘇鋒,趙忠富,李志剛,劉慧,蘇向震,湯尚明,劉鐘文
受保護的技術使用者：中國市政工程西南設計研究總院有限公司
技術研發日：
技術公布日：2025/4/24
