本申請涉及存儲器，特別是涉及非易失性存儲器及其靈敏放大電路、電子設備。

背景技術：

1、在存儲器的讀操作過程中，對于讀出速度影響最大的一般是預充操作，原因是存儲器陣列的位線通路寄生電容cl較大(幾百甚至幾千個cell漏端電容以及bl線的電容，容值可以達到幾個pf)，將位線預充到預設的電壓需要提供較多的電量；但是僅僅提高電壓vclamp在預充階段的電壓還無法保證快速預充，原因是參考電流提供模塊僅能夠提供有限電流(其電流值介于cell的擦除、編程電流之間)，無法為放大管提供足夠的驅動。為解決該問題，引入預充信號，該信號控制預充電流提供模塊，外部的控制器將讀出周期分為兩個部分：

2、1)預充階段，在此階段prec為低電平，控制預充電流提供模塊為預充階段提供足夠的驅動電流，將位線預充到所需的電壓，在此階段，不論cell的電流大小，vspa節點的電壓始終為一個較高的電平(接近vcc)；

3、2)放大階段，在此階段prec變高，控制預充電流提供模塊停止提供驅動電流，參考電流提供模塊提供的參考電流與流過放大管的cell電流將決定vspa節點的電壓，從而決定輸出。

4、不足之處在于，為防止預充不完全導致的讀出數據錯誤，控制邏輯一般會給出盡量寬的預充信號，以保證任一靈敏放大電路個體對任一位線操作，在整個工作電壓、溫度范圍以及可能的工藝漂移情況下，均能保證位線被完全預充，從而導致在很多情況下，預充信號的寬度是大于靈敏放大電路所需的，這就限制了讀周期的進一步降低，從而限制了讀速度的提高。

技術實現思路

1、本申請?zhí)峁┝朔且资源鎯?chǔ)器及其靈敏放大電路、電子設備，無需外部控制器提供預充信號，降低了對于控制器的要求，也減少了控制器與靈敏放大電路的接口信號規模。

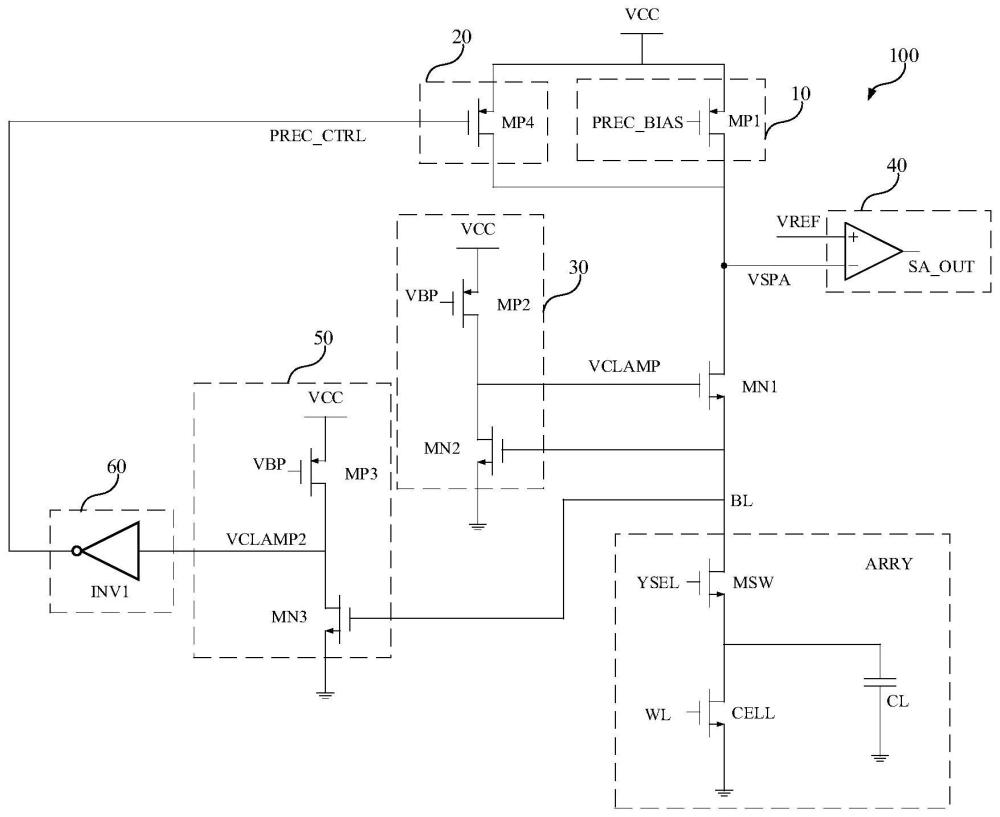

2、第一方面，本申請?zhí)峁┮环N適用于非易失性存儲器的靈敏放大電路，該靈敏放大電路包括：參考電流提供模塊，用于提供參考電流；預充電流提供模塊，用于在預充階段為位線提供充電電流，位線用于耦接存儲單元；放大管，放大管的第一端耦接位線，放大管的第二端用于耦接預充電流提供模塊的輸出端和參考電流提供模塊的輸出端；第一放大模塊，第一放大模塊的第一端耦接放大管的控制端，第一放大模塊的第二端耦接放大管的第一端；第二放大模塊，第二放大模塊的第一端耦接放大管的第一端；反相單元，反相單元的輸入端耦接第二放大模塊的第二端，反相單元的輸出端耦接預充電流提供模塊的控制端；比較模塊，比較模塊輸入端耦接放大管的第二端；其中，第二放大模塊用于在位線電壓低于預設電壓時，輸出第一電壓至反相單元，反相單元用于對第一電壓反相得到第二電壓，并輸出至預充電流提供模塊的控制端，預充電流提供模塊進入預充階段為位線提供充電電流。

3、其中，第一放大模塊包括：第一晶體管，第一晶體管的第一端耦接電源電壓端；第二晶體管，第二晶體管的第一端耦接第一開關管的第二端，第二晶體管的第二端接地；第二晶體管和第一晶體管之間的耦接點耦接放大管的控制端；其中，響應于讀命令，第晶體管管導通，提供第三電壓至放大管的控制端，使放大管導通，且預充電流提供模塊進入預充階段為位線進行預充操作。

4、其中，第一晶體管為pmos管，第二晶體管為nmos管。

5、其中，第二放大模塊包括：第三晶體管，第三晶體管的第一端耦接電源電壓端；第四晶體管，第四晶體管的第一端耦接第三晶體管的第二端，第四晶體管的第二端接地；第四晶體管的控制端耦接位線，第三晶體管和第四晶體管之間的耦接點耦接反相單元的輸入端；其中，響應于讀命令，第四晶體管截止，第三晶體管導通，提供第一電壓至反相單元。

6、其中，第三晶體管為pmos管，第四晶體管為nmos管。

7、其中，響應于位線電壓預充至目標電壓，第四晶體管mn3導通，提供第三電壓至反相單元，反相單元用于對第三電壓反相得到第四電壓，并輸出至預充電流提供模塊的控制端，預充電流提供模塊停止為位線提供充電電流。

8、其中，第四晶體管的偏置電流小于第二晶體管的偏置電流。

9、其中，第一放大模塊為第一放大器，第一放大器的輸出端耦接放大管的控制端，第一放大器的反相輸入端耦接放大管的第一端，第一放大器的同相輸入端耦接參考電壓端；第二放大模塊為第二放大器，第二放大器的輸出端耦接反相單元，第二放大器的反相輸入端耦接放大管的第一端，第二放大器的同相輸入端耦接參考電壓端；其中，第二放大器對應的參考電壓小于第一放大器對應的參考電壓。

10、第二方面，本申請?zhí)峁┮环N非易失性存儲器，該非易失性存儲器包括如第一方面提供的靈敏放大電路。

11、第三方面，本申請?zhí)峁┮环N電子設備，該電子設備包括如第二方面提供的非易失性存儲器。

12、本申請的有益效果是：區別于現有技術的情況，本申請?zhí)峁┑姆且资源鎯?chǔ)器及其靈敏放大電路、電子設備，在靈敏放大電路內部設置第二放大模塊和反相單元，利用第二放大模塊和反相單元提供控制預充電流提供模塊的預充信號，使預充電流提供模塊進入預充階段為位線提供充電電流，無需外部控制器提供預充信號，降低了對于控制器的要求，也減少了控制器與靈敏放大電路的接口信號規模，進一步，因無需外部控制器提供預充信號，無需嚴格按照外部控制器提供的預充信號的信號寬度進行數據讀取，可根據靈敏放大電路內部的實際情況完成預充信號的開啟和關閉，能夠縮短讀數據的周期，從而提高數據的讀取速度。

技術特征：

1.一種適用于非易失性存儲器的靈敏放大電路，其特征在于，所述靈敏放大電路包括：

2.根據權利要求1所述的靈敏放大電路，其特征在于，所述第一放大模塊包括：

3.根據權利要求2所述的靈敏放大電路，其特征在于，

4.根據權利要求1或2所述的靈敏放大電路，其特征在于，所述第二放大模塊包括：

5.根據權利要求4所述的靈敏放大電路，其特征在于，

6.根據權利要求4所述的靈敏放大電路，其特征在于，響應于所述位線電壓預充至目標電壓，所述第四開關管導通，提供第三電壓至所述反相單元，所述反相單元用于對所述第三電壓反相得到第四電壓，并輸出至所述預充電流提供模塊的控制端，所述預充電流提供模塊停止為所述位線提供充電電流。

7.根據權利要求4所述的靈敏放大電路，其特征在于，所述第四晶體管的偏置電流小于所述第二晶體管的偏置電流。

8.根據權利要求1所述的靈敏放大電路，其特征在于，

9.一種非易失性存儲器，其特征在于，所述非易失性存儲器包括如權利要求1-8任一項所述的靈敏放大電路。

10.一種電子設備，其特征在于，所述電子設備包括如權利要求9所述的非易失性存儲器。

技術總結
本申請公開了非易失性存儲器及其靈敏放大電路、電子設備。該靈敏放大電路包括：參考電流提供模塊、預充電流提供模塊、放大管、第一放大模塊、第二放大模塊、反相單元和比較模塊。其中，第二放大模塊用于在位線電壓低于預設電壓時，輸出第一電壓至反相單元，反相單元用于對第一電壓反相得到第二電壓，并輸出至預充電流提供模塊的控制端，預充電流提供模塊進入預充階段為位線提供充電電流。通過上述方式，無需外部控制器提供預充信號，降低了對于控制器的要求，也減少了控制器與靈敏放大電路的接口信號規模。

技術研發人員：倪成峰,祝瑞元,張其營
受保護的技術使用者：上海江波龍微電子技術有限公司
技術研發日：
技術公布日：2025/4/24
