本發明涉及ddr內存，具體涉及一種通過外部非易失存儲器加快ddr初始化的方法、裝置及存儲介質。

背景技術：

1、在傳統的計算機系統中，ddr（double?data?rate）作為高速傳輸總線，對時序的要求非常嚴格，布線長度、溫度變化、元器件阻抗等外界因素都可能引起時序上的誤差。因此需要對ddr進行training，目的是基于當前環境，找到一系列偏移值，以補償由于外界因素引起的時序誤差，從而使時序達到良好狀態，通過初始化、內存校準、延遲控制、時序調整和信號訓練等步驟，ddr?training確保了ddr內存控制器和ddr內存芯片之間可以建立穩定的通信和數據傳輸，從而實現高速的內存讀寫操作。但是training執行的速度較慢，在對上電時間有要求的系統中，training可能會帶來額外的耗時，從而影響整個上電流程的進行，甚至會導致整個系統上電失敗。

技術實現思路

1、本發明為了克服以上技術的不足，提供了一種顯著減少ddr的初始化時間，提高系統的啟動速度和性能的ddr初始化的方法、裝置及存儲介質。

2、本發明克服其技術問題所采用的技術方案是：

3、一種通過外部非易失存儲器加快ddr初始化的方法，包括：

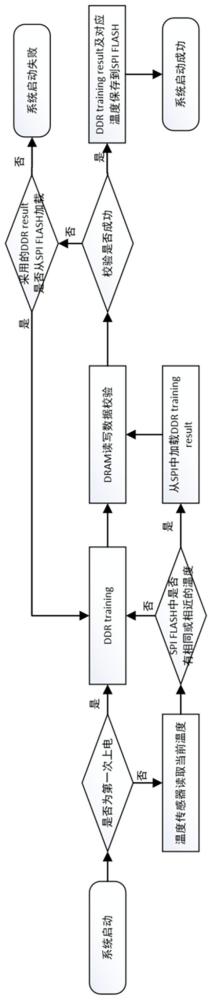

4、s1.系統啟動，并判斷是否為第一次上電，如果是則執行步驟s2；

5、s2.進行ddr?training；

6、s3.對dram進行讀寫數據校驗并判斷是否校驗成功，如果是則執行步驟s4，如果否則執行步驟s5；

7、s4.將training?result和當前dram顆粒溫度保存到spi?flash中直至系統啟動成功；

8、s5.系統判斷當前training?result是否為從spi?flash中加載的，如果是則返回執行步驟s2，如果否則判斷系統啟動失敗。

9、進一步的，步驟s1中如果不是第一次上電則通過溫度傳感器讀取當前dram顆粒和整個系統溫度，并判斷當前dram顆粒溫度和整個系統溫度是否與之前的dram顆粒溫度和整個系統溫度相同或相近，如果是則將training?result從spi?flash中讀取出來并配置到ddr中，如果否則執行步驟s2。

10、進一步的，如果當前dram顆粒溫度和整個系統溫度是否與之前的dram顆粒溫度和整個系統溫度差值的絕對值小于1度則判定為相近。

11、進一步的，將training?result從spi?flash中讀取出來并配置到ddr后執行步驟s3。

12、進一步的，如果當前dram顆粒溫度和整個系統溫度是否與之前的dram顆粒溫度和整個系統溫度不相同或相近執行步驟s2后執行步驟s3。

13、另一方面，本發明還涉及一種通過外部非易失存儲器加快ddr初始化的裝置，包括：處理器、通信接口、存儲器和通信總線，其中，所述處理器，所述通信接口，所述存儲器通過所述通信總線完成相互間的通信；其中：

14、所述存儲器，用于存放計算機程序；

15、所述處理器，用于通過運行所述存儲器上所存放的程序來執行：

16、s1.系統啟動，并判斷是否為第一次上電，如果是則執行步驟s2；

17、s2.進行ddr?training；

18、s3.對dram進行讀寫數據校驗并判斷是否校驗成功，如果是則執行步驟s4，如果否則執行步驟s5；

19、s4.將training?result和當前dram顆粒溫度保存到spi?flash中直至系統啟動成功；

20、s5.系統判斷當前training?result是否為從spi?flash中加載的，如果是則返回執行步驟s2，如果否則判斷系統啟動失敗。

21、另一方面，本發明還涉及一種存儲介質，其特征在于，所述計算機可讀存儲介質上存儲有計算機程序，所述計算機程序被處理器執行時實現：

22、s1.系統啟動，并判斷是否為第一次上電，如果是則執行步驟s2；

23、s2.進行ddr?training；

24、s3.對dram進行讀寫數據校驗并判斷是否校驗成功，如果是則執行步驟s4，如果否則執行步驟s5；

25、s4.將training?result和當前dram顆粒溫度保存到spi?flash中直至系統啟動成功；

26、s5.系統判斷當前training?result是否為從spi?flash中加載的，如果是則返回執行步驟s2，如果否則判斷系統啟動失敗。

27、本發明的有益效果是：通過使用外部非易失存儲器存儲ddr的初始化信息，并在系統啟動時快速加載這些信息，顯著減少了ddr的初始化時間，提高了系統的啟動速度和性能。外部非易失存儲器具有掉電不丟失的數據保存特性，確保了ddr初始化信息的可靠性和穩定性。可以適用于不同型號的ddr和處理器，具有較強的通用性和可擴展性。

技術特征：

1.一種通過外部非易失存儲器加快ddr初始化的方法，其特征在于，包括：

2.根據權利要求1所述的通過外部非易失存儲器加快ddr初始化的方法，其特征在于：步驟s1中如果不是第一次上電則通過溫度傳感器讀取當前dram顆粒和整個系統溫度，并判斷當前dram顆粒溫度和整個系統溫度是否與之前的dram顆粒溫度和整個系統溫度相同或相近，如果是則將training?result從spi?flash中讀取出來并配置到ddr中，如果否則執行步驟s2。

3.根據權利要求2所述的通過外部非易失存儲器加快ddr初始化的方法，其特征在于：如果當前dram顆粒溫度和整個系統溫度是否與之前的dram顆粒溫度和整個系統溫度差值的絕對值小于1度則判定為相近。

4.根據權利要求2所述的通過外部非易失存儲器加快ddr初始化的方法，其特征在于：將training?result從spi?flash中讀取出來并配置到ddr后執行步驟s3。

5.根據權利要求2所述的通過外部非易失存儲器加快ddr初始化的方法，其特征在于：如果當前dram顆粒溫度和整個系統溫度是否與之前的dram顆粒溫度和整個系統溫度不相同或相近執行步驟s2后執行步驟s3。

6.一種通過外部非易失存儲器加快ddr初始化的裝置，其特征在于，包括：處理器、通信接口、存儲器和通信總線，其中，所述處理器，所述通信接口，所述存儲器通過所述通信總線完成相互間的通信；其中：

7.一種存儲介質，其特征在于，所述計算機可讀存儲介質上存儲有計算機程序，所述計算機程序被處理器執行時實現：

技術總結
一種通過外部非易失存儲器加快DDR初始化的方法、裝置及存儲介質，涉及DDR內存技術領域，通過使用外部非易失存儲器存儲DDR的初始化信息，并在系統啟動時快速加載這些信息，顯著減少了DDR的初始化時間，提高了系統的啟動速度和性能。外部非易失存儲器具有掉電不丟失的數據保存特性，確保了DDR初始化信息的可靠性和穩定性。可以適用于不同型號的DDR和處理器，具有較強的通用性和可擴展性。

技術研發人員：白禎帥,李瑞東,粟汝發,王璞
受保護的技術使用者：山東華芯半導體有限公司
技術研發日：
技術公布日：2025/4/6
