本發明是有關于一種封裝結構，且特別是有關于一種芯片封裝結構及堆疊式芯片封裝結構。

背景技術：

在現今這個高度發展的社會中，人類對于電子產品的依賴性與日俱增，而電子產品無不以高速度、高品質及具備可多功處理的性能為其訴求。另外，為便于使用者攜帶或者是節省擺設空間，電子產品更是朝向輕、薄、短、小的趨勢發展。一般而言，電子產品內通常配設有處理單元或控制單元，其中處理單元或控制單元可包括半導體芯片以及與半導體芯片電性連接的載體。以載體為導線架為例，半導體芯片可在設置在導線架上后，通過打線進程以電性連接至導線架，或者是通過覆晶接合進程以電性連接至導線架。

圖1是現有技術的一種芯片封裝結構的剖面示意圖。請參考圖1，芯片封裝結構100包括芯片110以及導線架120，其中芯片110例如是通過覆晶接合進程以電性連接至導線架120。詳細而言，芯片110覆晶接合在導線架120的內引腳122上，其中內引腳122與外引腳121共同定義出凹陷123，由于該凹陷123使封膠體得以與導線架緊密結合，然而，由于芯片110與凹陷123分別位于導線架120的相對兩側，如此配置下會使得芯片封裝結構100在封裝后整體厚度增加，不利于現今電子產品輕薄化的發展。

技術實現要素：

本發明提供一種芯片封裝結構及堆疊式芯片封裝結構，其具有較薄的整體厚度。

本發明提出一種芯片封裝結構，其包括芯片以及導線架。芯片具有有源表面、連接有源表面的側表面、位于有源表面上的多個導電柱以及位于有源表面上的彈性體，其中彈性體較導電柱靠近側表面。導線架具有多個外引腳 及多個水平向延伸的內引腳。外引腳與內引腳分別具有內表面。外引腳的內表面與內引腳的內表面形成芯片容置空間。芯片設置在芯片容置空間內，其中各個導電柱電性連接至對應的內引腳，且彈性體抵接在各個內引腳上。

在本發明的一實施例中，上述的芯片封裝結構還包括封裝膠體。封裝膠體填入芯片容置空間內，并包覆芯片的有源表面、側表面、導電柱與彈性體。

在本發明的一實施例中，上述的導線架還具有多個圖案化結構，對應設置在各個內引腳上且位于芯片容置空間內。各個圖案化結構具有定位溝渠。各個定位溝渠暴露出部分的對應的內引腳，以使各個導電柱限位在對應的定位溝渠并與對應的內引腳電性連接。

本發明提出一種堆疊式芯片封裝結構包括多個上述的芯片封裝結構。這些芯片封裝結構彼此垂向堆疊，任一個芯片封裝結構的導線架與相鄰的另一個芯片封裝結構的導線架相接觸并電性連接。

在本發明的一實施例中，上述的堆疊式芯片封裝結構還包括封裝膠體。封裝膠體填入各個芯片容置空間內，并包覆各個芯片的有源表面、側表面、導電柱與彈性體。

基于上述，本發明的芯片封裝結構是將芯片埋設在導線架的芯片容置空間內，其中埋設在芯片容置空間內的芯片的背面例如是齊平于或低于導線架的外引腳的端面。因此，相較于現有技術的芯片封裝結構而言，本發明的芯片封裝結構可具有較薄的整體厚度，符合現今電子產品輕薄化的發展趨勢。同樣地，由本發明的芯片封裝結構垂向堆疊而成的堆疊式芯片封裝結構也可獲致較薄的整體厚度。此外，在將芯片設置在芯片容置空間以使導電柱電性連接在內引腳的過程中，芯片的有源表面上的彈性體可抵接至內引腳，進而發揮緩沖的效用。

為讓本發明的上述特征和優點能更明顯易懂，下文特舉實施例，并配合附圖作詳細說明如下。

附圖說明

圖1是現有技術的一種芯片封裝結構的剖面示意圖；

圖2是本發明一實施例的芯片封裝結構的剖面示意圖；

圖3是本發明另一實施例的芯片封裝結構的剖面示意圖；

圖4是本發明又一實施例的芯片封裝結構的剖面示意圖；

圖5是本發明一實施例的堆疊式芯片封裝結構的剖面示意圖；

圖6是本發明另一實施例的堆疊式芯片封裝結構的剖面示意圖；

圖7是本發明又一實施例的堆疊式芯片封裝結構的剖面示意圖。

附圖標記說明：

100、200、200A、200B：芯片封裝結構；

110、210：芯片；

211：有源表面；

212：側表面；

213：背面；

214：導電柱；

215：彈性體；

120、220：導線架；

121、221：外引腳；

122、222：內引腳；

123：凹陷；

221a、222a：內表面；

221b、222b：端面；

223：芯片容置空間；

224：開口；

225：圖案化結構；

226：定位溝渠；

230、310：封裝膠體；

300、300A、300B：堆疊式芯片封裝結構；

G：間距。

具體實施方式

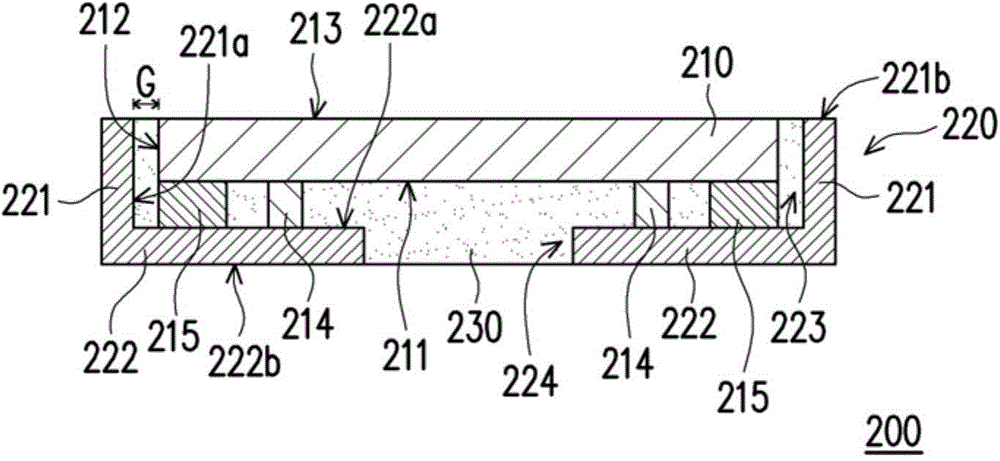

圖2是本發明一實施例的芯片封裝結構的剖面示意圖。請參考圖2，在本實施例中，芯片封裝結構200包括芯片210以及導線架220，其中芯片210具有有源表面211、連接有源表面211的側表面212、相對于有源表面211的 背面213、位于有源表面211上的彈性體215以及多個導電柱214，側表面212環繞有源表面211，彈性體215例如是較導電柱214靠近側表面212，其中彈性體215的一側緣實質上與側表面212齊平，惟本發明不限于此。

彈性體215可包括多個彈性塊、多個彈性條或至少一彈性環，且例如是環繞設置在導電柱214的周圍。在本實施中，彈性體215可在芯片210設置在導線架220之前即已預先設置在芯片210的有源表面211上，其中彈性體215的材質可為樹脂、橡膠、粘晶膠(DAF)或泡綿，又或者是其它具有相同彈性的絕緣材質。另一方面，導電柱214的材質可選自由銅、金、銀或上述金屬的合金所組成的族群中的一種材質，較佳的是，導電柱214可為銅或銅合金柱，但本發明不以此為限。

導線架220具有多個外引腳221及多個水平向延伸的內引腳222，各個外引腳221與對應的內引腳222相連接，且互為垂直。詳細而言，外引腳221具有內表面221a，內引腳222具有與內表面221a相連接的內表面222a，其中內表面221a與內表面222a實質上互為垂直，并且共同形成芯片容置空間223。如圖2所示，芯片容置空間223的深度例如是等于芯片210與導電柱214的總高度，因此在將芯片210以其有源表面211朝向內引腳222的內表面222a而設置在芯片容置空間223，且各個導電柱214抵接在對應的內引腳222的內表面222a后，芯片210中相對于有源表面211的背面213將不會超出外引腳221的端面221b，且芯片210背面213實質上與外引腳221的端面221b齊平。此外，設置在芯片容置空間223內的芯片210的側表面212會與外引腳221的內表面221a維持有一適當?shù)拈g距G。

由于彈性體215是由具有彈性的絕緣材質所構成，因此在芯片210覆晶在芯片容置空間223內而使各個導電柱214與對應的內引腳222電性連接時，設置在芯片210的有源表面211上的彈性體215可直接抵接至各個內引腳222上，藉以減緩覆晶接合對于導電柱214的直接沖擊，進而發揮緩沖的效用。舉例來說，各個導電柱214用以抵接對應的內引腳222的端部上可設有錫料或錫膏(圖未示)，在各個導電柱214以其端部上的錫料或錫膏(圖未示)抵接在對應的內引腳222后，經回焊各個導電柱214的端部上的錫料或錫膏(圖未示)，便能使各個導電柱214電性連接在對應的內引腳222。在另一實施例中，內表面222a上也可對應導電柱214的位置而設置有一層薄錫，以供覆晶接合所 用。

在本實施例中，芯片封裝結構200還包括封裝膠體230，其材質可為環氧樹脂(Epoxy Resin)。封裝膠體230填入芯片容置空間223內，并包覆芯片210的有源表面211、側表面212、導電柱214與彈性體215。如圖2所示，填入芯片容置空間223內的封裝膠體230會覆蓋住外引腳221的內表面221a、內引腳222的內表面222a，并進一步填入導線架220的開口224，其中芯片210的背面213以及部分的導線架220(也即，外引腳221的端面221b及內引腳222的端面222b)例如是暴露在封裝膠體230外。此外，封裝膠體230的其中一端面例如是與外引腳221的端面221b齊平，而封裝膠體230中相對于前述端面的另一端面例如是與內引腳222的端面222b齊平，使外引腳221與內引腳222的端面221b、端面222b露出在封裝膠體230，以供后續電性連接或垂向堆疊。

在芯片210的背面213暴露在封裝膠體230外的情況下，將有助于使芯片210運作時所產生的熱快速地逸散至外界。另一方面，由于本實施例的芯片封裝結構200是將芯片210埋設在芯片容置空間223，因此能有效地降低芯片封裝結構200的整體厚度。

以下將列舉其他實施例以作為說明。在此必須說明的是，下述實施例沿用前述實施例的元件標號與部分內容，其中采用相同的標號來表示相同或近似的元件，并且省略了相同技術內容的說明。關于省略部分的說明可參考前述實施例，下述實施例不再重復贅述。

圖3是本發明另一實施例的芯片封裝結構的剖面示意圖。請參考圖3，圖3的芯片封裝結構200A與圖2的芯片封裝結構200大致相似，兩者的主要差異在于：芯片封裝結構200A的導線架220還具有多個圖案化結構225。這些圖案化結構225對應設置在各個內引腳222的內表面222a上，且位于芯片容置空間223內。各個圖案化結構225上具有定位溝渠226，以暴露出部分的對應的內引腳222的內表面222a。一般而言，圖案化結構225例如是由防焊層(solder mask)、光阻材料(PR)、介電材質或其他適當?shù)慕^緣材質所構成，且經印刷進程、蝕刻進程或激光開孔進程以定義出用以限位導電柱214的定位溝渠226，以在芯片210覆晶接合時，得以通過定位溝渠226輔助定位。

在本實施例中，由于定位溝渠226的設置可在埋設芯片210至芯片容置 空間223的過程中，使芯片210上的各個導電柱214受到對應的定位溝渠226的導引，以準確地與對應的內引腳222相抵接。同時，彈性體215可抵接在各個內引腳222的圖案化結構225上。在另一實施例中，彈性體215可采用具黏合作用的粘晶膠(DAF)，因此在覆晶進程時，可使芯片210具有黏合固定作用。此外，在各個導電柱214限位在對應的定位溝渠226后，便能使芯片210初步地固定在芯片容置空間223內，且例如是通過覆晶接合進程以使芯片210電性連接在導線架220。

舉例來說，各個導電柱214用以抵接對應的內引腳222的端部上可設有錫料或錫膏(圖未示)，在各個導電柱214以其端部上的錫料或錫膏(圖未示)抵接在對應的內引腳222后，經回焊各個導電柱214的端部上的錫料或錫膏(圖未示)，便能使各個導電柱214電性連接在對應的內引腳222。此外，經回焊的前述錫料或錫膏(圖未示)也會受到定位溝渠226的限制，而不會在熔化時四處溢流。如圖3所示，由于封裝膠體230填入定位溝渠226中，因此能使封裝膠體230與導線架220之間結合強度更高，進而避免封裝膠體230脫層或剝離。

圖4是本發明又一實施例的芯片封裝結構的剖面示意圖。請參考圖4，圖4的芯片封裝結構200B與圖3的芯片封裝結構200A大致相似，兩者的主要差異在于：芯片封裝結構200B的導線架220的芯片容置空間223的深度例如是大于芯片210與導電柱214的總高度，因此設置在芯片容置空間223內的芯片210的背面213略低于外引腳221的端面221b。此時，芯片210的背面213例如是由封裝膠體230所覆蓋。

圖5是本發明一實施例的堆疊式芯片封裝結構的剖面示意圖。參考圖5，在本實施例中，堆疊式芯片封裝結構300例如是由多個芯片封裝結構200(圖5示意地示出兩個)彼此垂向堆疊而成，其中一個芯片封裝結構200(圖5中處于下層者)會以其導線架220與相鄰的另一個芯片封裝結構200(圖5中處于上層者)的導線架220的內引腳222相接觸并電性連接。

詳細而言，圖5中處于下層的導線架220是以其各個外引腳221與圖5中處于上層的導線架220的對應的內引腳222相抵。舉例來說，圖5中處于下層的導線架220的各個外引腳221的端面221b上可設有錫料或錫膏(圖未示)，在圖5中處于下層者導線架220的外引腳221以其端面221b上的錫料 或錫膏(圖未示)抵接在圖5中處于上層的導線架220的對應的內引腳222后，經回焊各個外引腳221的端面221b上的錫料或錫膏(圖未示)，便能使圖5中處于下層的導線架220電性連接在圖5中處于上層的導線架220。

值得一提的是，封裝膠體310例如是在多個芯片封裝結構200彼此垂向堆疊，并通過兩相接觸的導線架220以電性連接后，才填入各個芯片容置空間223內，以包覆各個芯片210的有源表面211、側表面212、導電柱214與彈性體215，而圖5中處于下層的芯片210的背面213也由封裝膠體310所包覆。

圖6是本發明另一實施例的堆疊式芯片封裝結構的剖面示意圖。請參考圖6，圖6的堆疊式芯片封裝結構300A與圖5的堆疊式芯片封裝結構300大致相似，兩者的主要差異在于：堆疊式芯片封裝結構300A例如是由多個芯片封裝結構200A(圖6示意地示出出兩個)彼此垂向堆疊而成。

圖7是本發明又一實施例的堆疊式芯片封裝結構的剖面示意圖。請參考圖7，圖7的堆疊式芯片封裝結構300B與圖6的堆疊式芯片封裝結構300A大致相似，惟兩者的主要差異是在于：堆疊式芯片封裝結構300B例如是由多個芯片封裝結構200B(圖7示意地示出出兩個)彼此垂向堆疊而成。

綜上所述，本發明的芯片封裝結構是將芯片埋設在導線架的芯片容置空間內，其中埋設在芯片容置空間內的芯片的背面例如是齊平于或低于導線架的外引腳的端面。因此，相較于現有技術的芯片封裝結構而言，本發明的芯片封裝結構可具有較薄的整體厚度，符合現今電子產品輕薄化的發展趨勢。同樣地，由本發明的芯片封裝結構垂向堆疊而成的堆疊式芯片封裝結構也可獲致較薄的整體厚度。此外，在將芯片設置在芯片容置空間以使導電柱電性連接在內引腳的過程中，芯片的有源表面上的彈性體可抵接至內引腳，進而發揮緩沖的效用。

另一方面，芯片封裝結構的導線架可具有圖案化結構，其中圖案化結構設置在內引腳上，且位于芯片容置空間內。圖案化結構可具有定位溝渠，以暴露出部分的內引腳。由于定位溝渠的設置可在埋設芯片至芯片容置空間的過程中，使芯片上的各個導電柱受到對應的定位溝渠的導引，以準確地與內引腳相抵接。

最后應說明的是：以上各實施例僅用以說明本發明的技術方案，而非對 其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍。
