本發明涉及導電連接裝置，尤其涉及導電接觸件及使用該導電接觸件的電連接器。

背景技術：

片式接觸件由于其結構簡單、方便特性阻抗計算等優點被廣泛以用于高速差分數據傳輸方面。如申請公布號為CN105428939A、申請公布日為2016.3.23的中國發明專利就公開了一種導電接觸件及電連接器及電連接器組件，這種導電接觸件包括公端接觸件本體，公端接觸件本體包括公端接觸段，公端接觸段的前端設有向下凸出的公端前接觸部，公端前接觸部包括公端下彎折段和公端上彎折段，接觸的觸點位于公端下彎折段和公端上彎折段過渡位置，其中公端上彎折段在插接時與適配的母端接觸段相配合起到引導的作用，避免公端和母端接觸件端部相抵而在插接過程中損壞。但是這種接觸件在插接狀態時公端上彎折段向上翹起，導致形成短樁輻射效應，造成插入損耗較大。

技術實現要素：

本發明的目的在于提供一種插入損耗較小的導電接觸件；本發明的目的還在于提供一種使用該導電接觸件的電連接器。

本發明的導電接觸件包括沿前后方向延伸的基體，基體的前端通過第一彎折段連接有向上傾斜設置的第一連接段，第一連接段的前端通過第二彎折段連接有接觸段，所述接觸段上設有用于與適配導電接觸件導電接觸的前接觸部，所述基體的下側面設有用于與適配導電接觸件的前接觸部導電接觸的后接觸部，所述前接觸部和后接觸部在上下方向上具有用于供適配導電接觸件插入的插合空間。

在上述方案的基礎上，前接觸部可以為設于接觸段前端的圓弧面。

或者，前接觸部可以為設于接觸段前端下側的與基體下側面平行的斜面。

在上述方案的基礎上，第一彎折段和第二彎折段角形彎折。

或者，第一彎折段和第二彎折段弧形彎折。

本發明的電連接器，包括連接器殼體以及設于連接器殼體內的導電接觸件，所述導電接觸件包括沿前后方向延伸的基體，基體的前端通過第一彎折段連接有向上傾斜設置的第一連接段，第一連接段的前端通過第二彎折段連接有接觸段，所述接觸段上設有用于與適配導電接觸件導電接觸的前接觸部，所述基體的下側面設有用于與適配導電接觸件的前接觸部導電接觸的后接觸部，所述前接觸部和后接觸部在上下方向上具有用于供適配導電接觸件插入的插合空間。

在上述方案的基礎上，前接觸部可以為設于接觸段前端的圓弧面。

或者，前接觸部可以為設于接觸段前端下側的與基體下側面平行的斜面。

在上述方案的基礎上，第一彎折段和第二彎折段角形彎折。

或者，第一彎折段和第二彎折段弧形彎折。

本發明的導電接觸件在使用時與適配導電接觸件上下相反設置并相互對插，導電接觸件通過傾斜設置的第一連接段使接觸段和基體在上下方向具有一定的距離，進而在前接觸部和基體之間形成插合空間，在導電接觸件和適配導電接觸件插合時，接觸段通過前端的前接觸部直接與適配導電接觸件的基體下側的后觸點導電接觸，基體下側的后觸點與適配導電連接件的前接觸部導電接觸，這樣通過給適配導電接觸件提供插合空間，不需要再提供用于避免導電接觸件的端部相抵的導向結構，也就避免了短樁輻射效應，降低了插接損耗。

附圖說明

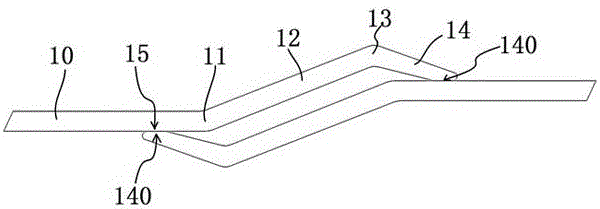

圖1為本發明的導電接觸件的實施例一在插接時的狀態圖；

圖2為本發明的導電接觸件的實施例二在插接時的狀態圖；

圖3為本發明的導電接觸件的實施例三在插接時的狀態圖；

圖4為本發明的導電接觸件的實施例四在插接時的狀態圖。

具體實施方式

下面結合附圖對本發明的實施方式作進一步說明。

本發明的電連接器的實施例一：包括連接器殼體以及設于連接器殼體內的導電接觸件。

本發明的電連接器通過導電接觸件與適配電連接器中的適配導電接觸件的導電接觸實現導電連接，其中適配導電接觸件與導電接觸件結構相同，不同之處在于適配導電接觸件在上下方向上與導電接觸件的安裝方向相反，下面僅對導電接觸件的結構進行詳細描述。

導電接觸件的結構如圖1所示，包括沿前后方向平直延伸的基體10，基體10的前段通過第一彎折段11連接有第一連接段12，第一連接段12從基體10的前端向上傾斜延伸，第一連接段12的前端通過第二彎折段13連接有接觸段14。顧名思義，接觸段是用來與適配的導電接觸件導電接觸的，接觸段14的前端設有用于與適配導電接觸件導電接觸的前接觸部140。接觸段14與基體10呈一定夾角并向前下方傾斜延伸。第一彎折段和第二彎折段均為角形彎折，并使基體、第一連接段以及接觸段呈折線形。

基體10在其下側面上設有用于與適配導電接觸件的前接觸部導電接觸的后觸接觸部15。本實施例中，前接觸部為設于接觸段前端下側的與基體下側面平行的斜面，后接觸部15為基體10的下側面的一部分，在導電接觸件和適配導電接觸件相互插合時，導電接觸件的前接觸部140從適配導電接觸件的第一彎折段滑過并與反向設置的適配導電接觸件的上側面導電接觸，同時，適配導電接觸件的前接觸部與導電接觸件的基體下側面上的后接觸部導電接觸。

第一連接段傾斜設置使得在導電接觸件和適配導電接觸件相互插合時具有一定的彈性變形，這種彈性變形使得導電接觸件和適配導電接觸件能夠穩定接觸。此外，第一連接段傾斜設置也使得前接觸部與后觸點之間在上下方向上具有一定的距離，而恰恰是該距離形成了用于供適配導電接觸件插入的插合空間A，該插合空間A能夠使適配導電接觸件直接插入并使適配導電接觸件的前接觸部與導電接觸件的后觸點直接接觸，不會造成導電接觸件和適配導電接觸件相抵，這樣也就無需在導電接觸件上設置導向結構，從而消除短樁輻射效應，達到降低插接損耗的目的。

本發明還提供了電連接器的實施例二，實施例二與實施例一的區別在于導電接觸件的結構，具體地，導電接觸件的基體結構略有不同。

如圖2所示，本實施例中，為了適應連接器內部結構的整體布局，基體10為具有兩個水平邊和連接水平邊的過渡邊的之字形結構，后接觸部15位于基體10的位于下側的水平邊上，而基體的位于上側的水平邊高于前接觸部140所處的高度位置。當然，在其他實施例中，為了適應連接器的布置形式，基體還可以為其他彎折形狀，此處不再一一列舉。

本發明還提供了電連接器的實施例三，實施例三與實施例一的區別在于導電接觸件的結構。

如圖3所示，導電接觸件包括沿前后方向平直延伸的基體10，基體10的前段通過角形彎折的第一彎折段11連接有第一連接段12，第一連接段12從基體10的前端向上延伸，第一連接段為圓心位于下側的弧形，第一連接段12的前端通過弧形彎折的第二彎折段13連接有接觸段14，接觸段14向前下方延伸。顧名思義，接觸段是用來與適配的導電接觸件導電接觸的，接觸段14的前端設有用于與適配導電接觸件導電接觸的前接觸部140。基體10在其下側面上設有用于與適配導電接觸件的前接觸部導電接觸的后觸接觸部15。在導電接觸件和適配導電接觸件相互插合時，導電接觸件的前接觸部140與反置的適配導電接觸件的基體上側面的后接觸部導電接觸，相應地，適配導電接觸件的前接觸部與導電接觸件的基體下側面的后接觸部導電接觸。

本發明還提供了電連接器的實施例四，實施例四與實施例一的區別在于導電接觸件的結構。

如圖4所示，導電接觸件包括沿前后方向平直延伸的基體10，基體10的前段通過弧形彎折的第一彎折段11連接有第一連接段12，第一連接段12從基體10的前端傾斜向上延伸，第一連接段為直線形，第一連接段12的前端通過弧形彎折的第二彎折段13連接有接觸段14，接觸段14向前下方延伸。顧名思義，接觸段是用來與適配的導電接觸件導電接觸的，接觸段14的前端設有用于與適配導電接觸件導電接觸的前接觸部140，前接觸部為球形凸起。基體10在其下側面上設有用于與適配導電接觸件的前接觸部導電接觸的后觸接觸部15。在導電接觸件和適配導電接觸件相互插合時，導電接觸件的前接觸部140與反置的適配導電接觸件的基體上側面的后接觸部導電接觸，相應地，適配導電接觸件的前接觸部與導電接觸件的基體下側面的后接觸部導電接觸。

上述的四種電連接器的實施例中，后接觸部均由基體的下側表面構成，在其他實施方式中，可以在基體的下側面上設有凹槽，相應地，在接觸段的前端設置與凹槽適配的凸起，由凹槽構成所述的后接觸部，由凸起構成所述的前接觸部，在導電接觸件與適配導電接觸件相互插合時，通過凹槽和凸起的凹凸配合實現導電接觸；當然，在其他實施方式中，可以在基體的下側面和接觸段的前端下側面設置相互適配的耦合結構，實現在插合后導電接觸。

本發明的電連接器的導電接觸件結構簡單，在使用時通過兩點導電接觸，且消除了短樁輻射效應，減小了插入損耗。

本發明的導電接觸件的實施例：其具體結構與上述電連接器的實施例中的導電接觸件的結構相同，此處不再贅述。
