本發明涉及一種多股鋁質導線與電氣設備連接結構，具體地說是一種應用于多股鋁質導線與電氣設備連接的異型墊片。

背景技術：

在配網供電的設備連接中，多股鋁質線材與電氣設備連接采用銅鋁線鼻過渡連接。室外運行時經常發生因銅鋁熱脹冷縮斷裂造成缺相或接地；室內開關或配電柜(箱)空間小，導線與電氣設備連接易造成短路或接地。不但使得電網供電可靠性下降，同時影響到客戶的正常用電。

技術實現要素：

本發明為克服現有技術的不足之處，提供一種應用于多股鋁質導線與電氣設備連接的異型墊片，以期能有效保障多股鋁質線材與電氣設備連接不散股、線鼻開口擠壓不擴張，實現絕緣導線裸露部分對地距離和漏電距離上升為設備對地、漏電距離，從而提高電網設備安全性并保證電網供電的可靠性。

本發明為解決技術問題采用如下技術方案：

本發明一種應用于多股鋁質導線與電氣設備連接的異型墊片的特點包括：異型墊片本體和雙金屬墊片；

所述異型墊片本體為圓柱形立面且單邊開口、底面開孔的杯狀金屬物，所述杯狀金屬物的底部外層有花瓣?duì)罘阑y，所述異型墊片本體的內徑為所述雙金屬墊片外徑距離并延長1mm；

在所述異型墊片本體內設置有所述雙金屬墊片；

所述雙金屬墊片為同心且中心開圓孔的上圓形墊片和下圓形墊片；在所述雙金屬墊片之間設置有多股鋁質線鼻；

在所述異型墊片本體的下方依次設置有電氣設備連接片和螺栓；

在所述上圓形墊片的上方依次設置彈簧墊片和螺帽，從而構成多股鋁質導線與電氣設備連接的防短路或防接地結構。

本發明所述的應用于多股鋁質導線與電氣設備連接的異型墊片的特點也在于：

所述異型墊片本體采用銅質材料；

所述雙金屬墊片的一面為銅質金屬面、另一面為鋁質金屬面。

與現有技術相比，本發明的有益效果在于：

1、本發明異型墊片本體為圓柱形立面單邊開口底面開孔杯狀金屬物，當多股鋁質導線線鼻放入異型墊片本體內，在螺栓螺帽緊壓下，圓柱形立面能有效防止多股鋁質導線線鼻不散股、線鼻開口擠壓不擴張，多股鋁質導線與電氣設備經異型墊片連接，可實現絕緣導線裸露部分對地距離和漏電距離上升為設備對地、漏電距離，提高了電網設備安全性并保證電網供電的可靠性。

2、本發明異型墊片本體金屬物底部外層的花瓣?duì)罘阑y，當螺栓螺帽緊壓下，能有效防止異型墊片本體隨螺帽旋轉，保證了墊片的易用性和施工工藝的規范性。

3、本發明銅鋁雙層金屬材質的同心中心開圓孔的圓形墊片，實現銅、鋁過渡同體。當多股鋁質導線與電氣設備銅質連接片，經銅鋁雙金屬材質的圓形墊片實現了同材質相連接，防止銅、鋁接觸不良引起發熱氧化，或室外熱脹冷縮銅鋁斷裂造成缺相或接地、室內柜(箱)空間小易造成短路或接地等。

4、本發明多股鋁質導線與電氣設備連接的異型墊片，結構簡單，使用方便，應用范圍廣。

附圖說明

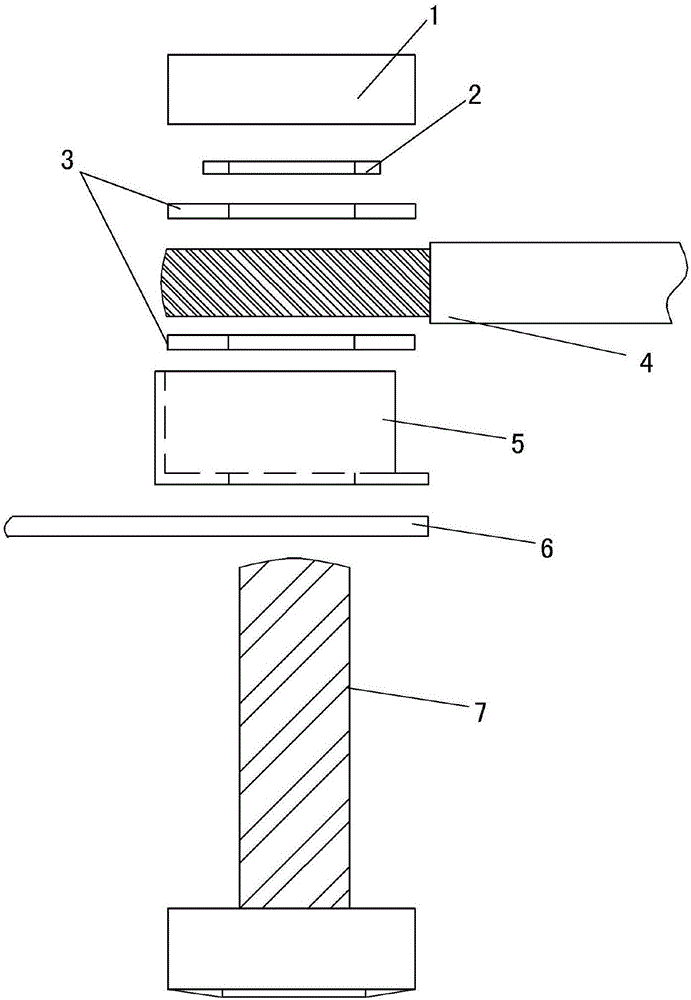

圖1是本發明的組裝圖；

圖2為本發明異型墊片本體俯視圖；

圖3為本發明異型墊片本體正面圖；

圖4為圖2中A-A的剖視圖；

圖5為本發明異型墊片雙金屬墊片俯視圖；

圖6為本發明異型墊片雙金屬墊片正面圖；

圖中標號：1螺帽；2彈簧墊片；3異型墊片雙金屬墊片；4多股鋁質線鼻；5異型墊片本體；6電氣設備連接片；7螺栓。

具體實施方式

本實施例中，如圖1所示，一種應用于多股鋁質導線與電氣設備連接的異型墊片的組成包括：異型墊片本體5和雙層金屬墊片3；

如圖2、圖3和圖4所示，異型墊片本體5為圓柱形立面單邊開口、底面開孔的杯狀金屬物，杯狀金屬物底部外層有花瓣?duì)罘阑y，以異型墊片本體5為母體，其內經為以雙層金屬墊片3為子體的外徑D+1mm，圓柱形立面有六分之一的開口。

如圖5和圖6所示，雙金屬墊片3為銅、鋁雙層金屬材質的同心且中心開圓孔的上圓形墊片和下圓形墊片。在雙金屬墊片3之間設置有多股鋁質線鼻4；

在異型墊片本體5的下方依次設置有電氣設備連接片6和螺栓7；

在上圓形墊片的上方依次設置彈簧墊片2和螺帽1，從而構成多股鋁質導線與電氣設備連接的防短路或防接地結構。

具體實施中，異型墊片本體5采用銅質材料；

雙金屬墊片3的一面為銅質金屬面、另一面為鋁質金屬面。

使用時，以一個規格異型墊片，對應絕緣鋁塑線連接配電箱內低壓接線端子為例：先松開低壓接線端子的壓線螺絲，將異型墊片本體5從螺桿上方向下套入接線端子螺桿；然后放入一片下圓形墊片，將下圓形墊片的銅質金屬面朝下，鋁質金屬面朝上；再將鋁塑線頭連接部分剝?nèi)ソ^緣層以順時針方向放入異型墊片5內雙金屬墊片3的銅質金屬面上，再放入一片上圓形墊片，將上圓形墊片的鋁質金屬面朝下，銅質金屬面朝上，放入彈簧墊片2，最后將壓線螺絲套入端子螺桿順時針旋緊壓實。固定導線與接線端子的同時，減少了導線絕緣裸露部分長度和其與大地的絕緣距離。

異型墊片本體5和雙金屬墊片3均采用金屬材料，可在-20℃-150℃范圍內使用，并且利用本異型墊片連接具有連接牢靠、穩固，導電部分接觸面大，安全可靠的特點。能有效保證線路設備連接安全穩定，提高了安全性的基礎上，也提高了供電質量和供電可靠性。
