本實用新型涉及電腦鍵盤，具體的說是涉及一種具有防水震動功能的彈簧按鍵式機械鍵盤。

背景技術：

隨著電腦的研發問世，以及網絡的迅速發展和普及，在現今生活中隨處可見電腦的蹤跡。在工作、學習和家庭生活中，利用電腦可進行文字處理、繪圖、影像處理、影音播放、查詢資料、購物以及聊天等等，給人們生活提供了極大的方便，已經逐漸成為人們生活中不可或缺的一部分。

電腦在使用時，除了主機與屏幕之外，鍵盤也是極為重要的一部分，使用者必須通過操控或按壓鍵盤才可以控制電腦進行作業。鍵盤經過多年的研發和改善，在許多結構上已經十分的完善，敲擊聲音越來越小、厚度越來越薄、手感越來越好、外觀也越來越時尚，更加得到消費者的青睞。

傳統的鍵盤防水能力較差，一旦遇到水，鍵盤基本上就沒用了，而且傳統的鍵盤功能單一，無法滿足當今的消費需求，需要改進。鍵盤輸入裝置大部分應用的是單體按鍵開關組合機構件，一般包括：開關按鈕、重荷彈件、擊打柱、輕荷彈件、薄膜電路等，通過重荷彈件和輕荷彈件增加按鍵導通后的行程，解決了使用者手感差的技術缺陷、通過設置手感彈片，進一步增強游戲者的手感；然而，這種結構存在的技術問題在于：（1）結構復雜，容易造成較大按鍵噪音；（2）組裝成本高、質量不易保證。（3）按鍵壓下去回彈能力弱。

現有技術中的導電膜上是設置導電膠墊，導電膠墊容易使導電膜受損，而且在使用過程中導電膠墊由于彈力較弱，會出現卡鍵現象。

技術實現要素：

針對現有技術中的不足，本實用新型要解決的技術問題在于提供了一種具有防水震動功能的彈簧按鍵式機械鍵盤。

為解決上述技術問題，本實用新型通過以下方案來實現：一種具有防水震動功能的彈簧按鍵式機械鍵盤，它包括：鍵盤面板和托蓋，所述鍵盤面板與所述托蓋扣接在一起，扣接后形成空腔，在該空腔內從下往上依次疊放有導電膜、第一PCB板、用于固定機械按鍵的金屬固定板，所述金屬固定板放置有機械按鍵，所述機械按鍵包括鍵上蓋、鍵座、按壓裝置、導電彈簧；所述鍵上蓋與鍵座扣接，扣接后形成一個放置按壓裝置的收納腔，該收納腔頂部開口，呈方形；所述按壓裝置包括行位套、按鍵、接觸彈片、彈簧，所述按鍵上部套于行位套上，其上部露出于鍵上蓋開口處，按鍵下部圓柱體套進彈簧，所述按鍵中部為方形，所述接觸彈片下部插于鍵座凹槽處，該凹槽置于收納腔的側端，按鍵的中部抵在接觸彈片的上腰斜部，所述鍵座底部設置有圓孔，所述按鍵的下部圓柱體穿過該圓孔，其圓柱端部露出于鍵座底端外部，所述按鍵的下部圓柱體端部設置成錐狀，在錐狀端部卡接并固定有導電彈簧。

進一步的，所述第一PCB板中部位置設置有防水槽孔，并且在PCB板上涂有一層防水膠水。

進一步的，所述第一PCB板設置有指示燈、發光LED燈，所述指示燈置于第一PCB板的右下角，所述發光LED燈設置有三處，分別置于所述第一PCB板的左上角、左下角、右上角安裝槽旁。

進一步的，所述鍵上蓋上下兩端開口，開口部呈方形，其四個側面為斜坡面，在其斜坡面的連接處設置有切口，在鍵上蓋底部設置有四根扣接部向內的公扣。

進一步的，所述行位套設置有通孔，該通孔的形狀是在一個長方形的兩個腰部開弧形槽，在行位套下端兩側，一側開直角形槽，一側開V形槽。

進一步的，所述按鍵為防水結構，其上端為十字形柱體，下部為圓柱體，中部為長方形板體。

進一步的，所述接觸彈片為金屬銅片，它是由一個銅片彎曲而成，其彎曲角度在20~45度之間，所述接觸彈片一彎部為插部，該插部呈山字形狀，插于鍵座的凹槽內，所述接觸彈片另一彎部為接觸部，該接觸部中部為方形，兩側各開有一個折彎后凸起的彈片。

進一步的，所述導電膜為防水導電膜。

相對于現有技術，本實用新型的有益效果是：

1.本實用新型的功能多，帶震動功能，使用者每敲打鍵盤一下，馬達就被觸發一次，鍵盤也跟著震動，鍵盤的震動能夠起到按摩作用，緩解使用者手部疲勞，避免肌肉酸痛， 而且該鍵盤采用防水結構設計，在第一PCB板上和托蓋上開排水孔，其防水性能好。

2.本實用新型的鍵上蓋、鍵座、按壓裝置的結構很大程度減少了零件數量，降低了成本、節省費用，加上行位套對按鍵的緩沖作用，可達到按鍵無聲，同時，按鍵套上鍵帽，本實用新型按鍵增強使用手感，能夠提高產品的使用性能。接觸彈片設置在側面，可以良好的使電路連接，彈簧回彈能力及其緩沖能力較強，不會使按鍵下壓后不能回彈。

3.在第一PCB板上設置有發光LED燈，發光LED燈的光線照在機械按鍵上，使機械按鍵發出炫麗的光，鍵盤更加美觀，在夜晚上能夠清晰的看清楚鍵盤上的印刷字。

4.導電膜為防水導電膜，防止短路。

5.本實用新型將導電膠墊換成導電彈簧，并且將原按鍵下部的圓柱體加長，導電彈簧卡接并固定在按鍵下部的圓柱體上，這種結構一是不會出現損壞導電膜的現象，二是不會出現機械按鍵按下去后不會上彈回來的卡鍵現象。

附圖說明

圖1為本實用新型防水震動機械按鍵鍵盤爆炸圖。

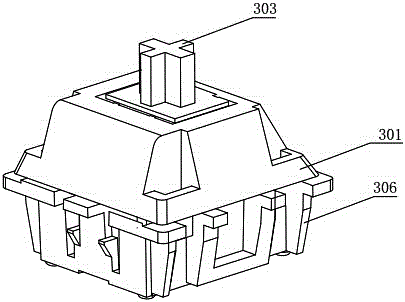

圖2為本實用新型機械按鍵組裝體。

圖3為本實用新型機械按鍵爆炸圖。

圖4為本實用新型按鍵下部的柱體與導電彈簧連接示意圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

請參照附圖1~3，本實用新型的一種具有防水震動功能的彈簧按鍵式機械鍵盤，它包括：鍵盤面板2和托蓋9，所述鍵盤面板2與所述托蓋9扣接在一起，扣接后形成空腔，在該空腔內從下往上依次疊放有導電膜8、第一PCB板5、用于固定機械按鍵的金屬固定板12，所述導電膜8為防止導電膜，金屬固定板12上放置有機械按鍵3，所述機械按鍵3上端設置有十字連接柱，該十字連接柱穿過鍵盤面板2，置于鍵盤面板2上的放置鍵帽的通孔槽內，鍵帽1下部安裝孔與機械按鍵3的十字連接柱卡接，卡接后，鍵帽1置于鍵盤面板2的通孔槽內，在所述第一PCB板5的右上角，開一個有拆裝裝置的安裝槽，在該安裝槽上安裝有第二PCB板4，所述托蓋9上設置震動馬達11、防水槽10，當人們不小心把水灑在鍵盤上面時，水可以從排水孔流出來，防止對鍵盤電路造成損壞。所述震動馬達11與第一PCB板5電連接。所述第一PCB板5上設置有使機械按鍵下部的彈簧通過的孔位14，彈簧305的下部柱體通過孔位14，按壓時其端部能夠與導電膜8接觸。第二PCB板4安裝后，與第一PCB板5構成一個整體的長方形結構，所述第一PCB板5中部位置設置有防水槽孔6，第一PCB板5、第二PCB板4上都涂有一層防水膠水，防止遇水短路。所述第一PCB板5設置有指示燈7、發光LED燈13，所述指示燈7置于第一PCB板5的右下角，所述發光LED燈13設置有三處，分別置于所述第一PCB板5的左上角、左下角、右上角安裝槽旁。指示燈7也可以不設置，屬于備用。發光LED燈13發光時，其光線照在機械按鍵3上，使機械按鍵3發光，機械按鍵3發出炫麗的光，可以清晰的看清楚鍵盤上的印刷字。

請參照附圖2~3，所述機械按鍵3包括鍵上蓋301、鍵座306、按壓裝置、導電彈簧307；所述鍵上蓋301與鍵座306扣接，扣接后形成一個放置按壓裝置的收納腔，該收納腔頂部開口，呈方形；所述按壓裝置包括行位套302、按鍵303、接觸彈片304、彈簧305，所述按鍵303上部套于行位套302上，其上部露出于鍵上蓋301開口處，按鍵303下部圓柱體套進彈簧305，所述按鍵303中部為方形，所述接觸彈片304下部插于鍵座306凹槽處，該凹槽置于收納腔的側端，按鍵303的中部抵在接觸彈片304的上腰斜部。

如圖3~4所示，所述鍵座306底部設置有圓孔，所述按鍵303的下部圓柱體3031穿過該圓孔，其圓柱端部露出于鍵座306底端外部，所述按鍵303的下部圓柱體3031端部設置成錐狀，在錐狀端部卡接并固定有導電彈簧307。本實用新型將導電膠墊換成導電彈簧，導電彈簧卡接并固定在按鍵303的下部圓柱體3031體上，一是不會出現損壞導電膜的現象，二是不會出現機械按鍵按下去后不會上彈回來的卡鍵現象。

所述鍵上蓋301上下兩端開口，開口部呈方形，其四個側面為斜坡面，在其斜坡面的連接處設置有切口，在鍵上蓋301底部設置有四根扣接部向內的公扣。所述行位套302設置有通孔，該通孔的形狀是在一個長方形的兩個腰部開弧形槽，在行位套302下端兩側，一側開直角形槽，一側開V形槽。所述按鍵303整體為防水結構，其上端為十字形柱體，下部為圓柱體，中部為長方形板體。所述接觸彈片304為金屬銅片，它是由一個銅片彎曲而成，其彎曲角度在20~45度之間，所述接觸彈片304一彎部為插部，該插部呈山字形狀，插于鍵座306的凹槽內，所述接觸彈片304另一彎部為接觸部，該接觸部中部為方形，兩側各開有一個折彎后凸起的彈片。所述鍵座306中部設置有凹部，該凹部底端設置有彈簧的定位孔，在凹部兩對側設置有兩根凹形定位桿，另兩對側的其中一側邊緣設置有能夠放置接觸彈片插部的凹槽，在鍵座306外部兩側面設置有四個與鍵上蓋公扣匹配的母扣。

以上所述僅為本實用新型的優選實施方式，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
