本實用新型涉及避雷器應用技術領域，尤其是一種35kV全絕緣型復合外套金屬氧化物避雷器。

背景技術：

電力系統中由于單相接地、長線電容效應或甩負荷等原因會產生幅值較高的暫態過電壓，這種過電壓會導致電力系統中電氣設備的損壞。而避雷器在電網系統中的主要作用為限制電網過電壓幅度，對電網中的設備起到過電壓保護的目的。而在電力系統中配電站區域由于有不同電壓等級的設備集中配置，更容易遭受雷擊，導致變電站的電器設備出現故障，最終有可能導致電網癱瘓。由于傳統避雷器上端采用不銹鋼螺絲連接，不具備全絕緣結構，爬電距離較小，不適合在高壓開關柜內安裝。

為了解決上述問題，設計一種新型的35kV全絕緣型復合外套金屬氧化物避雷器尤為必要。

技術實現要素：

現有技術難以滿足人們的需要，為了解決上述存在的問題，本實用新型提出了一種35kV全絕緣型復合外套金屬氧化物避雷器，增大設備的爬電距離，提高設備的安全性能，特別適合在高壓開關柜內安裝，易于推廣使用。

為實現該技術目的，本實用新型采用的技術方案是：在避雷器本體上增加絕緣橡膠帽和硅橡膠導線。

一種35kV全絕緣型復合外套金屬氧化物避雷器，包括上接線端子、硅橡膠導線、絕緣橡膠帽、固定螺栓、避雷器本體、安裝螺栓、避雷器底座、固定孔和接地孔；所述上接線端子與和硅橡膠導線固定連接；所述絕緣橡膠帽套設在硅橡膠導線上，絕緣橡膠帽與避雷器本體固定膠粘連接；所述硅橡膠導線與避雷器本體通過連接螺栓螺紋連接；所述避雷器底座通過固定螺栓與避雷器本體連接；所述接地孔開設在避雷器底座上，避雷器底座上還設置有多個固定孔。

進一步，所述絕緣橡膠帽卡設于所述連接螺栓上，所述連接螺栓為中空結構，內部穿設有硅橡膠導線的線芯，下部為螺紋，上部為六角螺帽。

進一步，所述避雷器本體中間位置上設置有大傘和小傘的間隔結構。

與現有技術相比，本實用新型具有以下有益效果：本實用新型變成全絕緣，增大爬電距離，結構簡單、結構合理，最大限度的保證了系統的安全運行。

附圖說明

圖1為本實用新型的整體結構示意圖；

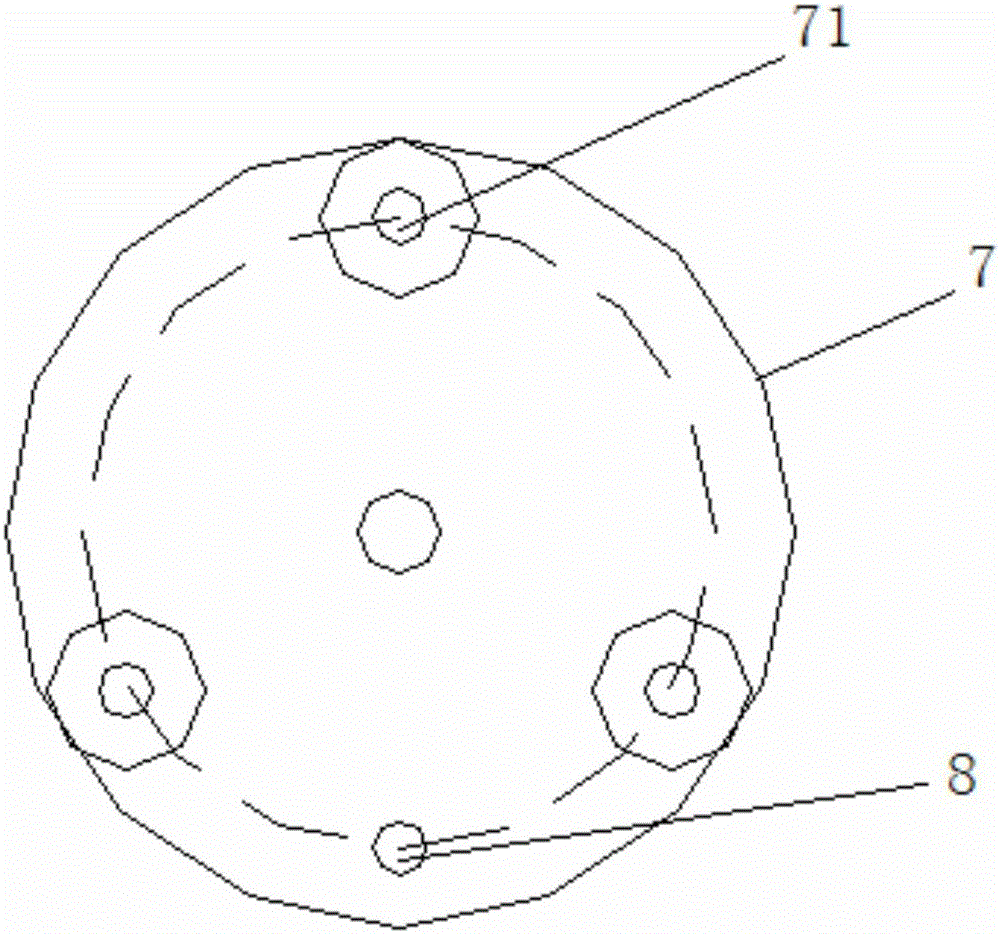

圖2為本實用新型的避雷器底座結構示意圖；

圖3為本實用新型中硅橡膠導線和絕緣橡膠帽的連接結構示意圖；

附圖標記中：1-上接線端子、2-硅橡膠導線、3-絕緣橡膠帽、4-固定螺栓、5-避雷器本體、6-安裝螺栓、7-避雷器底座、71-固定孔、 8-接地孔、連接螺栓9。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

請參閱說明書附圖1-2，在本實用新型實施例中，一種35kV全絕緣型復合外套金屬氧化物避雷器，包括上接線端子1、硅橡膠導線2、絕緣橡膠帽3、固定螺栓4、避雷器本體5、安裝螺栓6、避雷器底座7、固定孔71和接地孔8；所述上接線端子1與和硅橡膠導線2固定連接；所述絕緣橡膠帽3套設在硅橡膠導線2上，絕緣橡膠帽3與避雷器本體5固定膠粘連接；所述硅橡膠導線2與避雷器本體5通過連接螺栓9螺紋連接；所述避雷器底座7通過固定螺栓6與避雷器本體5連接；所述接地孔8開設在避雷器底座7上，避雷器底座7上還設置有多個固定孔71。

值得注意的是，所述絕緣橡膠帽3卡設于所述連接螺栓上，所述連接螺栓為中空結構，內部穿設有硅橡膠導線的線芯，下部為螺紋，上部為六角螺帽。

此外，所述避雷器本體5中間位置上設置有大傘和小傘的間隔結構。

本具體實施方式的工作原理：本裝置通過引入硅橡膠導線2、絕 緣橡膠帽3和連接螺栓9的連接結構，使得本實用新型變成全絕緣結構，增大爬電距離，結構簡單、結構合理，最大限度的保證了系統的安全運行。

以上所述，僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡是依據本實用新型的技術實質對以上實施例所作的任何細微修改、等同替換和改進，均應包含在本實用新型技術方案的保護范圍之內。
