本實用新型涉及開關領域，具體涉及一種翹板開關。

背景技術：

翹板開關中蹺板結構應用非常廣泛，彈子和彈簧是其中的關鍵零件。彈子在過渡件與蹺板之間通過彈簧連接，彈子在過渡件內滑動，直接撥動蹺板翻轉。

在裝配過程中：彈子和彈簧裝配入過渡件的安裝孔內后需要翻轉180°再進行下一步裝配工序，由于重力的作用，彈子和彈簧會自行掉落。為了避免在裝配過程中彈子和彈簧掉落，目前行業內普遍做法是在彈簧一端加黃油，用黃油的粘性將彈子和彈簧粘在過渡件上，使之不掉落；但這樣做法不僅效率低，而且黃油消耗多，提高裝配成本。

技術實現要素：

本實用新型的目的是為了克服現有技術中存在的不足，提供一種不僅制作成本低、制作難度小，而且安裝效率高，可以在實際安裝過程中有效避免彈子和彈簧掉落的翹板開關。

本實用新型的技術方案是：

一種翹板開關包括過渡件、設置在過渡件上的彈簧安裝孔、設置在彈簧安裝孔內的彈簧及設置在彈簧上的彈子，所述彈簧安裝孔的側壁上設有用于防止彈簧脫落的防脫落凸起。

本方案結構中，當彈簧裝入彈簧安裝孔內后，防脫落凸起將卡入彈簧的縫隙內，從而可以在實際安裝過程中有效避免彈子和彈簧掉落，而不用在彈簧一端加黃油，安裝效率高。另一方面，本方案結構的防脫落凸起不存在制造精度的要求，其制作成本低、制作難度小。

作為優選，防脫落凸起與彈簧安裝孔的底面之間的間距大于彈簧端部的并緊圈數的高度。

本方案結構可以避免防脫落凸起與彈簧端部的并緊圈數之間發生干涉，而使防脫落凸起無法卡入彈簧的縫隙內的問題。

作為優選，防脫落凸起的端部設有導向斜面，該導向斜面與彈簧安裝孔的中心線之間的間距由彈簧安裝孔的端口往彈簧安裝孔底面方向逐漸減小。

本方案的導向斜面有利于使彈簧的端部順利穿過防脫落凸起并裝配到位，便于實際安裝操作。

作為優選，過渡件表面上設有與防脫落凸起一一對應的脫模孔，所述脫模孔與彈簧安裝孔的底面和側壁相連通。

本方案的脫模孔不僅可以使操作者直接觀察彈簧是否安裝到位，即彈簧的端部是否位于彈簧安裝孔的孔底，從而有效提高彈簧安裝的良品率；而且脫模孔的設置可以有利于防脫落凸起的開模制作，降低防脫落凸起開模制作難度。

作為優選，脫模孔的孔深方向與彈簧安裝孔的孔深方向相平行。本方案結構有利于在開模制作過程中的防脫落凸起的脫模操作。

作為優選，脫模孔的底面與彈簧安裝孔的底面之間大于彈簧端部的并緊圈數的高度。本方案結構可以使脫模孔的孔底盡量靠近防脫落凸起，從而有利于防脫落凸起的開模制作。

本實用新型的有益效果是：不僅制作成本低、制作難度小，而且安裝效率高，可以在實際安裝過程中有效避免彈子和彈簧掉落。

附圖說明

圖1是本實用新型的過渡件處的一種結構示意圖。

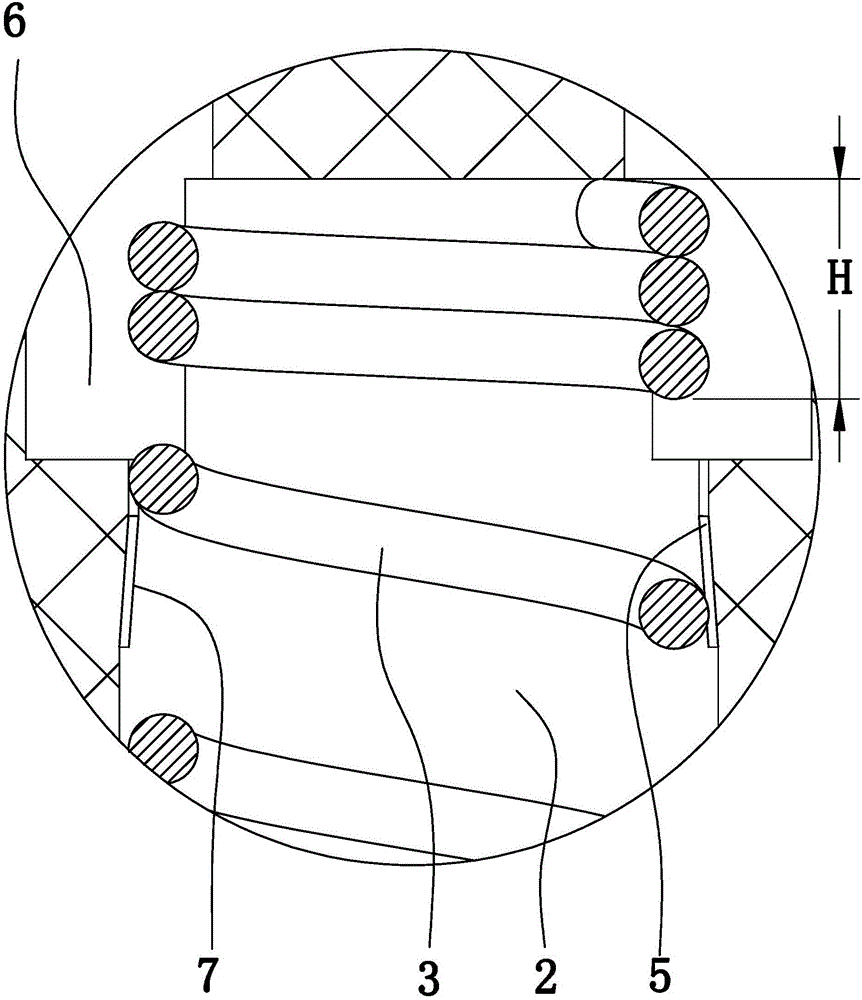

圖2是圖1中A處的局部放大圖。

圖3是本實用新型的翹板開關的一種結構示意圖。

圖中：過渡件1、彈簧安裝孔2、彈簧3、彈子4、防脫落凸起5、脫模孔6、導向斜面7、翹板8。

具體實施方式

下面結合附圖與具體實施方式對本實用新型作進一步詳細描述：

如圖1、圖2、圖3所示，一種翹板開關包括殼體、設置在殼體內的翹板8、過渡件1、設置在過渡件上的彈簧安裝孔2、設置在彈簧安裝孔內的彈簧3及設置在彈簧上的彈子4。過渡件通過轉軸可轉動設置在殼體上。在過渡件繞轉軸擺動過程中，驅動翹板在殼體內擺動，從而實現開關的開閉。

彈簧安裝孔的側壁上設有用于防止彈簧脫落的防脫落凸起5。本實施例中的防脫落凸起為兩個，且兩個防脫落凸起沿彈簧安裝孔的中心線對稱分布。本領域技術人員還可將防脫落凸起設置為一個、三個、四個等。防脫落凸起靠近彈簧安裝孔的底面。防脫落凸起與彈簧安裝孔的底面之間的間距大于彈簧端部的并緊圈數的高度H，其中“彈簧端部的并緊圈數的高度”是指“彈簧一端的并緊部分的高度”。當彈簧裝入彈簧安裝孔內后，防脫落凸起將卡入彈簧的縫隙內（即防脫落凸起將卡入彈簧相鄰兩圈的縫隙內）。

防脫落凸起的端部設有導向斜面7。該導向斜面與彈簧安裝孔的中心線之間的間距由彈簧安裝孔的端口往彈簧安裝孔底面方向逐漸減小。

過渡件表面上設有與防脫落凸起一一對應的脫模孔6。脫模孔與彈簧安裝孔的底面和側壁相連通。脫模孔的孔深方向與彈簧安裝孔的孔深方向相平行。脫模孔的底面與彈簧安裝孔的底面之間大于彈簧端部的并緊圈數的高度。

本實施例的彈簧在裝配過程中，當彈簧端部抵靠在防脫落凸起時會有一個輕微的阻力感，此時操作者繼續用力將彈簧往內推動，彈簧端部的并緊部分即可滑過防脫落凸起而卡住彈簧，從而在下一步翻轉裝配時彈簧不會掉落。
