本實用新型涉及一種擠壓涂布模頭。

背景技術：

鋰離子電池生產過程中，使用擠壓式涂布方法直接將漿料涂覆于集流體上，涂布工序的好壞直接決定鋰離子電池的性能。

現有的擠壓涂布模頭首先經過設置在外部的獨立的螺桿泵供料，然后經過閥門系統，根據需要打開閥門，讓漿料從模頭的進料口進入腔內，在進入模頭腔內之后，靠壓力流動到腔體各處，最終通過一條出料口擠出涂覆到箔材表面，如果漿料在出料口擠出時出現橫向壓力不均勻的現象，則會造成涂布出來的極片面密度橫向分布不均勻，影響電芯的工作性能。

技術實現要素：

本實用新型提供了一種擠壓涂布模頭，包括模頭本體，所述模頭本體上設置進料口，所述模頭本體內設置型腔，所述模頭本體上設置與型腔連通的出料口，所述出料口沿涂布寬度方向延伸，還包括容積泵，所述容積泵包括泵體和動力機構，所述泵體設置在型腔內，所述進料口與泵體連通，所述動力機構設置在模頭本體外部。

容積泵包括動力機構和泵體，動力機構由電機，和齒輪或傳動軸或傳動皮帶中至少一種部件構成，泵體在動力機構的作用下通過空間容積変化和移動來輸送流體。泵體設置在型腔內并與進料口連通，漿料通過進料口進入泵體，在容積泵的作用下填滿流動到型腔各處，最后通過出料口擠出。

作為優選，所述容積泵選自螺桿泵和齒輪泵中的一種。

螺桿泵是依靠泵體(螺桿與螺桿襯套所形成的嚙合空間)的工作容積變化和移動來輸送液體或使之增壓的回轉泵，具備流量平穩、壓力脈動小、有自吸能力以及噪聲低等特點，適合漿料的輸送。

齒輪泵是依靠泵體(泵缸與齒輪所形成的空間)的工作容積變化和移動來輸送液體或使之增壓的回轉泵，具備自吸力強的特點，也適用于漿料的輸送。

作為優選，所述容積泵為螺桿泵，螺桿泵的泵體包括至少一個螺桿和螺桿襯套，所述螺桿襯套與螺桿互相匹配。螺桿包括變螺距和/或同螺距螺桿。

螺桿是一種偏心螺旋體，直接設置在型腔內，并且在型腔的內表面設置與該螺桿相匹配的螺桿襯套。當漿料進入型腔內，隨著螺桿的連續旋轉被擠出，并均勻地分布在型腔的剩余空間中。螺桿包括一種單向旋轉的螺旋體。

作為優選，所述螺桿的數量為一個。

作為優選，所述螺桿的數量為至少兩個，并且螺桿之間上下排列設置。

螺桿的數量為至少兩個，并且螺桿之間上下排列設置，由兩個螺桿相互嚙合輸送漿料，提高了漿料輸送的效率，雙螺桿之間的漿料擠壓能夠輔助漿料的分散，并且有利于型腔內的漿料的分布均勻。

作為優選，所述螺桿的數量為兩個，兩個螺桿的擠出端相對設置，并且兩個螺桿設置在同一條直線上。

兩個螺桿的擠出端相對設置，并且兩個螺桿設置在同一條直線上，有效提高漿料的輸送效率，并有利于型腔內的漿料的分布均勻。

作為優選，所述螺桿是單向旋轉的螺旋體。

作為優選，所述螺桿由兩段螺旋方向相反的螺旋體組成。

螺桿由兩段螺旋方向相反的螺旋體組成，螺桿泵工作時，螺桿上的兩段螺旋體旋轉使得各自擠出的漿料方向相反，使得漿料從這兩段螺旋體之間擠出至型腔內，有利于漿料在型腔內均勻分布。更優選的，組成螺桿的兩段螺旋體互相對稱。

作為優選，所述容積泵為齒輪泵，齒輪泵的泵體包括至少一個長條齒輪。

作為優選，所述長條齒輪的數量為兩個，并且長條齒輪之間上下排列設置；兩個上下排列設置的長條齒輪旋轉使得漿料從這兩個長條齒輪之間擠出至型腔內，有利于漿料在型腔內均勻分布。

作為優選，所述模頭本體上還設置至少一個排料口。

模頭本體上還設置至少一個排料口，在漿料流動的過程中型腔內可能會存在空氣，設置排料口，在需要時打開排料口，漿料進入脫泡設備循環，可以有效地去除漿料中的氣泡。

作為優選，所述排料口設置在模頭本體上接近中間的位置。

當只有一個排料口時，將排料口設置在模頭本體上接近中間的位置更有利于漿料進入脫泡設備，提高了脫泡的效率。排料口設置在模頭本體上接近中間的位置是指排料口設置在模頭本體上的中間區域，不必須是理論上處于模頭本體正中間的部位。

作為優選，所述排料口的數量為兩個，并且分別設置在模頭本體的兩端位置。

當有兩個以上的排料口時，分別設置在模頭本體的兩端位置，有利于提高漿料脫泡的效率。

作為優選，所述模頭本體的兩端均設置進料口。

螺桿由兩段螺旋方向相反的螺旋體組成，并且在模頭本體的兩端均設置進料口，使得漿料能夠在螺桿的作用下向型腔中間位置擠出，有利于漿料的均分分布。

作為優選，所述型腔與出料口之間設置緩沖腔，所述緩沖腔與型腔、出料口均連通。

型腔與出料口之間設置緩沖腔，并且緩沖腔與型腔、出料口均連通，漿料在容積泵的作用下擠出并分布到型腔內，再通過緩沖腔提高均分分布的效果，最終由出料口擠出，提高了涂覆的均勻程度。更為優選的是，所述緩沖腔的體積小于等于型腔的體積。

使用了本實用新型提供的技術方案之后，解決了漿料在出料口及模頭內部的團聚現象；提高了漿料的脫泡效率，減少了漿料中的氣泡；提高了極片上漿料涂布的均勻度，使得極片的面密度更加均勻穩定。

附圖說明

圖1是本實用新型公開的一種擠壓涂布模頭的示意圖；

圖2是本實用新型公開的另一種擠壓涂布模頭的示意圖；

圖3是本實用新型公開的另一種擠壓涂布模頭的示意圖；

圖4是本實用新型公開的一種擠壓涂布模頭的截面圖；

圖5是本實用新型公開的另一種擠壓涂布模頭的截面圖；

其中，1.模頭本體、11.進料口、12.排料口、13.出料口、14.型腔、15.緩沖腔、2.螺桿泵、21.螺桿、22.螺桿襯套、23.電機、24.長條齒輪。

具體實施方式

下面結合附圖描述本實用新型的實施例，然而本實用新型并不限制于以下實施例。

實施例1

如圖1所示，本實施例提供一種擠壓涂布模頭，包括模頭本體1，模頭本體1上設置進料口11、排料口12和出料口13，進料口11設置在模頭本體1的端部，出料口13沿涂布寬度方向延伸，模頭本體1內設置型腔14，型腔14與進料口11連通，型腔14與出料口13連通；排料口12設置在模頭本體1的中間位置，并且與型腔14連通，在需要脫泡時才打開排料口12，在涂布的工作狀態下是關閉的。

還包括了螺桿泵2，螺桿泵2包括電機23、動力機構內的其他傳動部件(通用部件，未在附圖中顯示)、螺桿21和與之匹配的螺桿襯套22，電機23和相關傳動部件設置在模頭本體1外部，螺桿21和螺桿襯套22均設置在型腔14內，螺桿21是一種單向螺旋體，進料口11與型腔14內的螺桿泵2連通，漿料通過進料口11進入螺桿泵2，在螺桿泵2的作用下填滿流動到型腔14各處，最后通過出料口13擠出。

實施例2

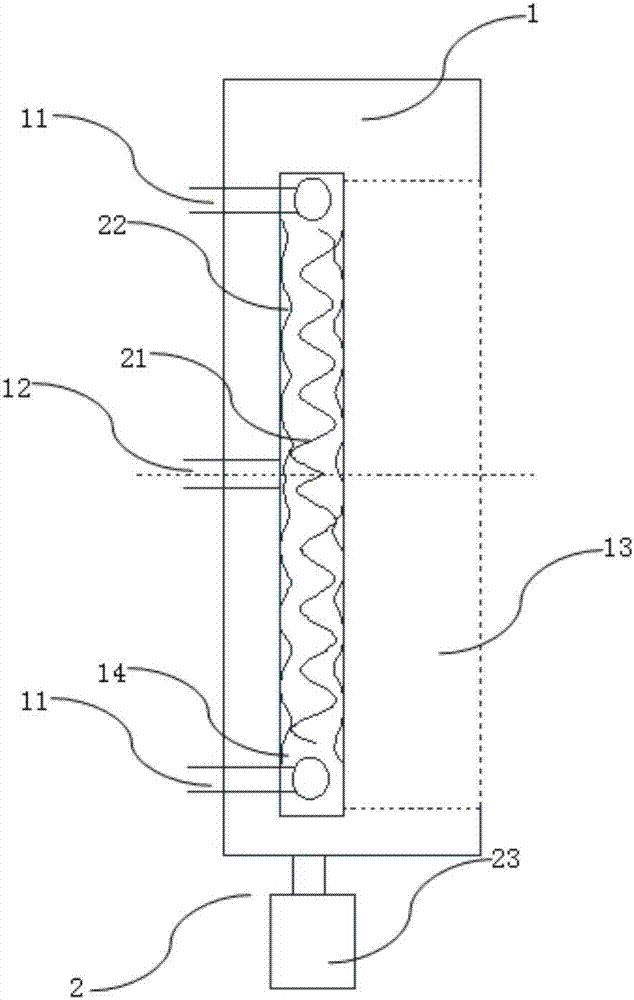

如圖2所示，本實施例提供一種擠壓涂布模頭，包括模頭本體1，模頭本體1上設置進料口11、排料口12和出料口13，進料口11的數量為兩個并且分別設置在模頭本體1的兩個端部，出料口13沿涂布寬度方向延伸，模頭本體1內設置型腔14，型腔14與出料口13連通；排料口12設置在模頭本體1的兩端位置，并且與型腔14連通，在需要脫泡時才打開排料口12，在涂布的工作狀態下是關閉的。

還包括了螺桿泵2，螺桿泵2包括電機23、動力機構內的其他傳動部件(通用部件，未在附圖中顯示)、螺桿21和與之匹配的螺桿襯套22，電機23和相關傳動部件設置在模頭本體1外部，螺桿21和螺桿襯套22均設置在型腔14內，螺桿21是由兩段螺旋方向相反并互相對稱的螺旋體組成，進料口11與型腔14內的螺桿泵2連通，漿料通過進料口11進入螺桿泵2，在螺桿泵2的作用下填滿流動到型腔14各處，最后通過出料口13擠出。

實施例3

如圖3所示，本實施例提供一種擠壓涂布模頭，包括模頭本體1，模頭本體1上設置進料口11、排料口12、出料口13和型腔14，進料口11的數量為兩個并且分別設置在模頭本體1的兩個端部，出料口13沿涂布寬度方向延伸，型腔14與出料口13連通；排料口12設置在模頭本體1的兩端位置，并且與型腔14連通，在需要脫泡時才打開排料口12，在涂布的工作狀態下是關閉的。型腔14與出料口13之間還設置緩沖腔15，并且緩沖腔15與型腔14、出料口13均通過模頭本體1中間的墊片架空而連通。

還包括了螺桿泵2，螺桿泵2包括電機23、動力機構內的其他傳動部件(通用部件，未在附圖中顯示)、螺桿21和與之匹配的螺桿襯套22，電機23和相關傳動部件設置在模頭本體1外部，螺桿21和螺桿襯套22均設置在型腔14內，螺桿21是由兩段螺旋方向相反并互相對稱的螺旋體組成，進料口11與型腔14內的螺桿泵2連通，漿料通過進料口11進入螺桿泵2，在螺桿泵2的作用下填滿流動到型腔14各處，在緩沖腔15的作用下，漿料進一步均勻分布，最后通過出料口13擠出。

實施例4

如圖4所示，本實施例提供一種擠壓涂布模頭，包括模頭本體1，模頭本體1上設置進料口11、排料口12、出料口13和型腔14，進料口11設置在模頭本體1的端部，出料口13沿涂布寬度方向延伸，型腔14與出料口13連通；排料口12設置在模頭本體1的中間位置，并且與型腔14連通，在需要脫泡時才打開排料口12，在涂布的工作狀態下是關閉的。型腔14與出料口13之間還設置緩沖腔15，并且緩沖腔15與型腔14、出料口13均連通。

還包括了螺桿泵，螺桿泵包括電機、動力機構內的其他傳動部件(未在附圖中顯示)、螺桿21和與之匹配的螺桿襯套(未在附圖中顯示)，電機和相關傳動部件設置在模頭本體1外部，螺桿21和螺桿襯套均設置在型腔14內，螺桿21的數量為兩個，并且上下設置，螺桿21是一種單向螺旋體，進料口11與型腔14內的螺桿泵連通，漿料通過進料口11進入螺桿泵，在螺桿泵的作用下填滿流動到型腔14各處，在緩沖腔15的作用下，漿料進一步均勻分布，最后通過出料口13擠出。

實施例5

如圖5所示，本實施例提供一種擠壓涂布模頭，包括模頭本體1，模頭本體1上設置進料口11、排料口12、出料口13和型腔14，進料口11設置在模頭本體1的端部，出料口13沿涂布寬度方向延伸，型腔14與出料口13連通；排料口12設置在模頭本體1的中間位置，并且與型腔14連通，在需要脫泡時才打開排料口12，在涂布的工作狀態下是關閉的。型腔14與出料口13之間還設置緩沖腔15，并且緩沖腔15與型腔14、出料口13均連通。

還包括了齒輪泵，齒輪泵包括電機、動力機構內的其他傳動部件(未在附圖中顯示)和長條齒輪24，電機和相關傳動部件設置在模頭本體1外部，長條齒輪24設置在型腔14內，長條齒輪24的數量為兩個，并且上下設置，進料口11與型腔14內的齒輪泵連通，漿料通過進料口11進入齒輪泵，在齒輪泵的作用下填滿流動到型腔14各處，在緩沖腔15的作用下，漿料進一步均勻分布，最后通過出料口13擠出。

需要說明的是，上述的這些描述只是為了解釋本實用新型的原理，而不能以任何方式解釋為對本實用新型保護范圍的具體限制。基于此處的解釋，本領域的技術人員在不付出創造性勞動即可聯想到本實用新型的其他具體實施方式或等同替換，都將落入本實用新型的保護范圍。
