本公開涉及儲能系統，具體地，涉及一種電池殼體和儲能系統。

背景技術：

1、相關技術中，在儲能系統的電池柜中，需要在電池模塊和柜體之間形成足夠的電氣間隙，以避免對維護人員的安全產生威脅。

2、在電池模塊中的某個或某些電池模塊發生熱失控時，通常會向電池柜內注入冷卻液來防止熱失控蔓延。然而，足夠的電氣間隙會導致電池柜腔壁與電池模塊之間形成較大的空余空間，從而導致注入電池柜內所需的冷卻液較多，冷卻成本較高，注液時間長，冷卻效率低。

技術實現思路

1、本公開的目的是提供一種電池殼體和儲能系統，以解決熱失控時所需冷卻液較多導致的冷卻成本高、浸沒時間長、冷卻效率低的技術問題。

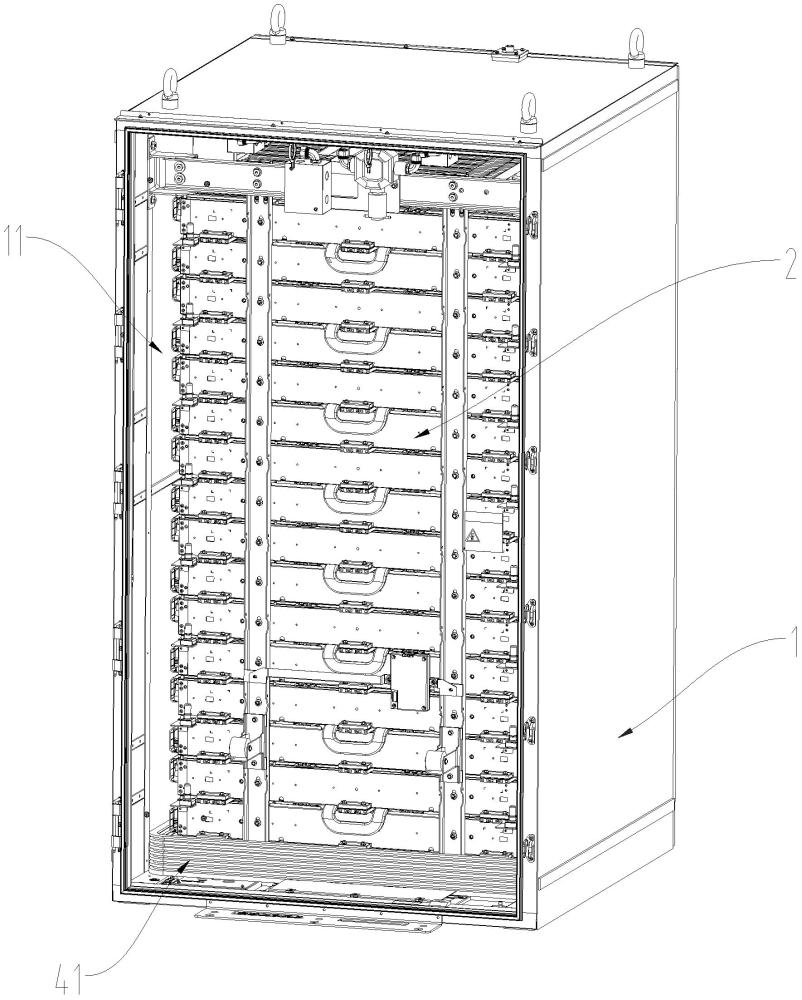

2、為了實現上述目的，本公開提供一種電池殼體，包括：殼體，包括容納腔，所述容納腔適于容納電池模塊，以及液體限位裝置，設置于所述容納腔中，在第一狀態，所述液體限位裝置設置在所述電池模塊與所述容納腔的至少部分側壁之間，所述液體限位裝置與所述容納腔的部分內壁之間或者所述液體限位裝置自身能夠圍繞形成注液空間，所述注液空間將所述電池模塊圍合在其中，所述注液空間用于注入浸沒所述電池模塊的冷卻液。

3、可選地，所述容納腔包括相對設置的第一腔壁和第二腔壁，所述液體限位裝置包括袋體，所述袋體與所述第一腔壁密封連接，所述袋體的朝向所述第二腔壁的一端設置有用于避讓所述電池模塊的開口，所述袋體適于在所述第一腔壁和所述第二腔壁之間伸縮，在第二狀態，所述袋體收縮收納于所述第一腔壁上；在所述第一狀態，所述袋體朝向所述第二腔壁伸展，以形成所述注液空間。

4、可選地，所述第一腔壁為所述容納腔的底壁，所述第二腔壁為所述容納腔的頂壁，所述袋體沿豎直方向的最大伸展高度等于或大于所述電池模塊的高度。

5、可選地，所述袋體中設置有用于使氣體或液體注入的流道。

6、可選地，所述袋體的外周面設置有多個沿周向延伸的橫向加強環，多個所述橫向加強環沿豎直方向間隔排布。

7、可選地，所述第一腔壁為所述容納腔的底壁，所述第二腔壁為所述容納腔的頂壁，所述袋體的頂端設置有拉線，所述第二腔壁上設置有驅動件，所述驅動件能夠通過所述拉線驅動所述袋體沿豎直方向伸縮。

8、可選地，所述第一腔壁為所述容納腔的頂壁，所述第二腔壁為所述容納腔的底壁，所述袋體能夠沿豎直方向伸展至與所述第二腔壁密封連接。

9、可選地，所述第一腔壁上設置有第二磁鐵，所述第二腔壁上設置有第三磁鐵，所述袋體的底端設置有第一磁鐵，所述第一磁鐵的兩個磁極沿豎直方向排布，所述液體限位裝置配置為：在所述第二狀態，使得所述第二磁鐵與所述第一磁鐵相吸；在所述第一狀態，使得所述第二磁鐵與所述第一磁鐵相斥，并使得所述第三磁鐵與所述第一磁鐵相吸。

10、可選地，所述袋體的外周面設置有滑塊，所述容納腔中還設置有沿所述袋體的伸展方向延伸的滑軌，所述滑塊可滑動地設置在所述滑軌上。

11、可選地，所述液體限位裝置包括可膨脹結構，所述容納腔的至少一個側壁上粘接有所述可膨脹結構，所述液體限位裝置配置為：在所述第一狀態，所述可膨脹結構朝向所述電池模塊膨脹；在第二狀態，所述可膨脹結構處于未膨脹狀態并緊貼在所述容納腔的側壁上。

12、可選地，所述可膨脹結構上設置有橫向限位束帶和/或縱向限位束帶。

13、在上述技術方案的基礎上，本公開還提供一種儲能系統，包括：上述技術方案中的電池殼體，電池模塊，容納于所述容納腔中，以及熱管理模塊，包括與所述容納腔流體連通的進液管路和出液管路。

14、可選地，所述電池模塊包括堆疊排布的多個電池，相鄰的兩個所述電池之間設置有用于使冷卻液流過的冷卻液流道。

15、可選地，所述熱管理模塊還包括：換熱管，設置在所述容納腔中，并固定連接于所述容納腔的頂壁上，所述換熱管流體連通于所述進液管路與所述容納腔之間，水槽，設置在所述容納腔的底部，用于收集在所述換熱管的表面冷凝后的冷卻液，所述出液管路與所述水槽流體連通，以及循環動力裝置，用于將所述進液管路中的冷卻液泵送至所述換熱管。

16、通過上述技術方案，本公開提供的電池殼體中設置有液體限位裝置，當容納在電池殼體中的電池模塊發生熱失控時，該液體限位裝置能夠處于第一狀態，以遮擋在電池模塊與容納腔的至少部分側壁之間，從而圍合成將電池模塊包圍在其中的注液空間，冷卻液在注入注液空間后，其液位能夠迅速上升，以將電池模塊浸沒，相對于電池殼體中未設置液體限位裝置時，浸沒電池模塊所需的冷卻液體積變小，冷卻成本降低，且液位上升速度加快，浸沒電池模塊所需的時間縮短，冷卻效率提高。本公開提供的儲能系統具有與上述技術方案中的電池殼體相同的技術效果，為了避免不必要的重復，在此不作贅述。

17、本公開的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種電池殼體，其特征在于，包括：

2.根據權利要求1所述的電池殼體，其特征在于，所述容納腔包括相對設置的第一腔壁和第二腔壁，所述液體限位裝置包括袋體，所述袋體與所述第一腔壁密封連接，所述袋體的朝向所述第二腔壁的一端設置有用于避讓所述電池模塊的開口，所述袋體適于在所述第一腔壁和所述第二腔壁之間伸縮，

3.根據權利要求2所述的電池殼體，其特征在于，所述第一腔壁為所述容納腔的底壁，所述第二腔壁為所述容納腔的頂壁，所述袋體沿豎直方向的最大伸展高度等于或大于所述電池模塊的高度。

4.根據權利要求2或3所述的電池殼體，其特征在于，所述袋體中設置有用于使氣體或液體注入的流道。

5.根據權利要求4所述的電池殼體，其特征在于，所述袋體的外周面設置有多個沿周向延伸的橫向加強環，多個所述橫向加強環沿豎直方向間隔排布。

6.根據權利要求2或3所述的電池殼體，其特征在于，所述第一腔壁為所述容納腔的底壁，所述第二腔壁為所述容納腔的頂壁，

7.根據權利要求2所述的電池殼體，其特征在于，所述第一腔壁為所述容納腔的頂壁，所述第二腔壁為所述容納腔的底壁，所述袋體能夠沿豎直方向伸展至與所述第二腔壁密封連接。

8.根據權利要求7所述的電池殼體，其特征在于，所述第一腔壁上設置有第二磁鐵，所述第二腔壁上設置有第三磁鐵，所述袋體的底端設置有第一磁鐵，所述第一磁鐵的兩個磁極沿豎直方向排布，

9.根據權利要求2所述的電池殼體，其特征在于，所述袋體的外周面設置有滑塊，所述容納腔中還設置有沿所述袋體的伸展方向延伸的滑軌，所述滑塊可滑動地設置在所述滑軌上。

10.根據權利要求1所述的電池殼體，其特征在于，所述液體限位裝置包括可膨脹結構，所述容納腔的至少一個側壁上設置有所述可膨脹結構，

11.根據權利要求10所述的電池殼體，其特征在于，所述可膨脹結構上設置有橫向限位束帶和/或縱向限位束帶。

12.一種儲能系統，其特征在于，包括：

13.根據權利要求12所述的儲能系統，其特征在于，所述電池模塊包括堆疊排布的多個電池，相鄰的兩個所述電池之間設置有用于使冷卻液流過的冷卻液流道。

14.根據權利要求12所述的儲能系統，其特征在于，所述熱管理模塊還包括：

技術總結
本公開涉及一種電池殼體和儲能系統，用于解決熱失控時所需冷卻液較多導致的冷卻成本高、浸沒時間長、冷卻效率低的技術問題。電池殼體包括：殼體，包括容納腔，容納腔適于容納電池模塊，以及液體限位裝置，液體限位裝置設置于容納腔中，在第一狀態，液體限位裝置設置在電池模塊與容納腔的至少部分側壁之間，液體限位裝置與容納腔的部分內壁之間或者液體限位裝置自身能夠圍繞形成注液空間，注液空間將電池模塊圍合在其中，注液空間用于注入浸沒電池模塊的冷卻液。

技術研發人員：周煒,皮帆,張效源,鐘亞林,尹小強
受保護的技術使用者：比亞迪股份有限公司
技術研發日：
技術公布日：2025/4/6
