本發明屬于電纜結構，具體涉及一種應用耦合器匹配多通道信號的武器接口電纜及其制備方法。

背景技術：

1、武器接口電纜是應用于飛機彈載系統的專用電纜，受使用要求影響，面臨嚴格的空間控制，因此內部所用電纜的設計必須高度注重空間節約與集成化。電纜不僅要具備緊湊的體積，以便在有效空間內高效布局，還要通過精密的集成化設計來最大化其功能性。彈載系統在工作中存在較強的電磁干擾，輸入輸出的多通道信號對數據的實時性、傳輸確定性、容錯性等提出了較高要求。應用耦合器能夠匹配或適配不同電路和系統之間的阻抗或特性，在不同的電路或系統之間傳輸信號，隔離輸入和輸出電路或系統之間的地或電位差，降低噪音和干擾，提高電路或系統的安全性和穩定性。

2、因此針對此情況，亟需一種能有效匹配多通道信號的武器接口電纜。

技術實現思路

1、本發明的目的是提供一種應用耦合器匹配多通道信號的武器接口電纜，以解決現有技術中的問題。

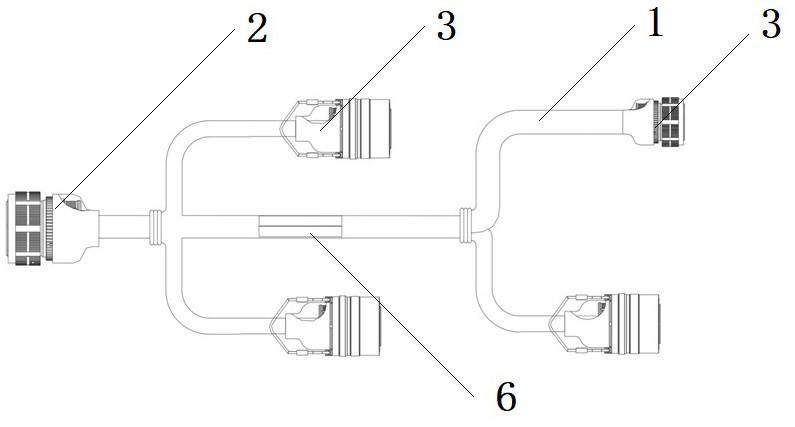

2、本發明是通過如下技術方案實現的：一種應用耦合器匹配多通道信號的武器接口電纜，其特征在于：包括電纜主體，位于主體上的一個輸入端和多個輸出端，各輸出端分別通過導線和信號線與輸入端相連接；

3、所述信號線包括順次連接的四同軸接觸體、與四同軸接觸體相連接的高速差分網線，以及與耦合器相連接的1553b數據總線；高速差分網線和1553b數據總線之間通過壓接端子相連接。

4、進一步的：所述電纜主體包括由外向內設置的護套層、絕緣層和屏蔽層，以及位于內部的導線和信號線。

5、進一步的：在高速差分網線和1553b數據總線通過壓接端子相連接的位置外側，設置有導電布，導電布兩端分別與連接位置兩側的屏蔽層電性連接。

6、進一步的：1553b數據總線經耦合器后與各輸出端相連接。

7、本發明還公開了一種應用耦合器匹配多通道信號的武器接口電纜的制備方法，其特征在于：包括四同軸接觸體與高速差分網線的連接，高速差分網線與1553b數據總線的壓接，以及1553b數據總線與耦合器的連接步驟；其中：

8、1）四同軸接觸體與高速差分網線的連接步驟：將剝好的導線芯塞入接觸體的壓接筒內，定位，利用壓鉗將導線塞入鉗孔的孔位內，使接觸件端部接觸壓接筒底，握壓手柄，完成壓接；

9、2）高速差分網線與1553b數據總線的壓接步驟：將高速差分網線和1553b數據總線的線芯按照既定的順序插入到對應的壓接端子端口中，使用壓接鉗將壓接端子進行壓接；

10、3）1553b數據總線與耦合器的連接步驟：將1553b數據總線的線芯按照既定的順序插入到對應的耦合器接線端子端口中，并焊接連接；與輸出端相連的1553b數據總線的另一端與連接器的接線柱相連接；

11、最后，將連接好的信號線及導線組成的線束，套設屏蔽套及護套，屏蔽套及護套與輸入端及輸出端相連接部分通過熱縮管縮封。

12、進一步的：還包括壓接處理區域裁剪貼合導電布步驟，其中，使用剪刀剪掉兩端多余的屏蔽層，保證裁剪整齊，清潔粘接表面，做好打磨，粘貼時，應搭接粘貼并加壓貼牢，搭接寬度不小于5mm，按纏繞帶寬度的1/2在線束上纏繞保證粘接后粗細均勻，且纏繞時保持平展，無皺折。

13、本發明的優點是：本方案，通過高度集成結構，保持高性能的同時節省空間和重量。在四同軸接觸體上做好高速差分網線全屏蔽處理，形成傳輸通道全封閉屏蔽網，保證在惡劣環境中提供安全可靠的傳輸性能。利用耦合器電磁耦合、1553b數據總線獨立的傳輸通道，確保多通道信號在短距離的不同電路及系統中傳輸，并保持連續性、完整性。數據總線與高速差分網線之間的穩固連接，保證信號在兩者之間實現順暢無阻的傳輸，滿足多通道復合信號傳輸應用對高速、穩定和可靠性的嚴苛要求。

技術特征：

1.一種應用耦合器匹配多通道信號的武器接口電纜，其特征在于：包括電纜主體，位于主體上的一個輸入端和多個輸出端，各輸出端分別通過導線和信號線與輸入端相連接；

2.根據權利要求1所述的一種應用耦合器匹配多通道信號的武器接口電纜，其特征在于：所述電纜主體包括由外向內設置的護套層、絕緣層和屏蔽層，以及位于內部的導線和信號線。

3.根據權利要求1所述的一種應用耦合器匹配多通道信號的武器接口電纜，其特征在于：在高速差分網線和1553b數據總線通過壓接端子相連接的位置外側，設置有導電布，導電布兩端分別與連接位置兩側的屏蔽層電性連接。

4.根據權利要求1所述的一種應用耦合器匹配多通道信號的武器接口電纜，其特征在于：1553b數據總線經耦合器后與各輸出端相連接。

5.一種應用耦合器匹配多通道信號的武器接口電纜的制備方法，其特征在于：包括四同軸接觸體與高速差分網線的連接，高速差分網線與1553b數據總線的壓接，以及1553b數據總線與耦合器的連接步驟；其中：

6.根據權利要求5所述的一種應用耦合器匹配多通道信號的武器接口電纜的制備方法，其特征在于：還包括壓接處理區域裁剪貼合導電布步驟，其中，使用剪刀剪掉兩端多余的屏蔽層，保證裁剪整齊，清潔粘接表面，做好打磨，粘貼時，應搭接粘貼并加壓貼牢，搭接寬度不小于5mm，按纏繞帶寬度的1/2在線束上纏繞保證粘接后粗細均勻，且纏繞時保持平展，無皺折。

技術總結
本發明公開了一種應用耦合器匹配多通道信號的武器接口電纜及其制備方法，該電纜包含耦合器線路和四同軸接觸體線路。適用于武器接口電纜中應用耦合器匹配多通道信號傳輸及防護技術領域，該種電纜通過四同軸接觸體差分線的選型設計、耦合器內部信號區分設計、壓接搭接結構設計、屏蔽搭接結構設計等多種方式實現電纜應用耦合器匹配多通道信號的可能。完成耦合器匹配多通道信號，并保持整體屏蔽連續。

技術研發人員：董鳳竹,劉洋,鄒淞珊
受保護的技術使用者：沈陽興華航空電器有限責任公司
技術研發日：
技術公布日：2025/4/24
