本技術涉及低壓電器設備元器件，具體為一種使用并聯觸頭連接結構的大電流抽屜式斷路器。

背景技術：

1、在低壓電器行業，隨著用電量的越來越大，風電、光伏的行業的發展，其配電柜、逆變器等的功率也越來越大，故需求斷路器的額定電流越來越大。

2、現有技術中，大額定電流的框架斷路器基本上均采用兩個或三個觸頭系統并聯成一相而組成的三極或四極斷路器。抽屜式斷路器的溫升高于固定式的斷路器，并且在并聯中其本體插刀和橋型觸頭處無法有效利用并聯觸頭之間的空氣，導致接觸面積減少，散熱金屬表面減少，導致溫升無法有效降低的情況。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種大電流抽屜式斷路器，以解決現有技術抽屜式斷路器本體和抽屜座插接處溫升降低難的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、一種大電流抽屜式斷路器，包括斷路器本體和斷路器抽屜座，所述斷路器本體的每一相由兩組本體插刀組合而成，所述每一組本體插刀包括對齊排放的中間有間隔的兩個觸頭，所述斷路器抽屜座的每一相由兩組出線排組成，所述出線排上安裝有一排垂直的橋形觸頭，在連接位置本體插刀插入在橋形觸頭內，每組本體插刀的所述兩個觸頭前端上下面安裝有與插接方向垂直的條形短接排，所述短接排與兩個觸頭的上下表面充分接觸并在兩個觸頭之間形成矩形空間，所述短接排在觸頭上下為第一接觸區域，所述短接排在矩形空間上下為第二接觸區域，所述橋形觸頭同時覆蓋第一接觸區域和第二接觸區域。

4、優選的，所述條形短接排為長矩形。

5、優選的，所述觸頭前端不影響插接的后部均開有螺釘孔，所述短接排對應位置也開有螺釘孔，所述短接排通過連接螺釘穿過螺釘孔用連接螺母固定在觸頭上。

6、優選的，所述螺釘孔為兩個。

7、優選的，所述螺釘孔連線方向與觸頭插接方向垂直。

8、優選的，所述短接排上的螺釘孔為螺紋孔。

9、優選的，所述短接排外表面外側棱開有倒角特征。

10、優選的，所述倒角特征為斜面倒角。

11、優選的，所述觸頭前端上下開有用于安裝短接排的凹臺特征。

12、優選的，所述短接排在短邊互相連成一體。

13、本實用新型提出的大電流抽屜式斷路器通過在本體插刀和橋形觸頭間增加條形短接排，相對現有技術有效增大了接觸區域，即第二接觸區域，且在第二接觸區域的中間形成了一個豎直的方形孔，該方形孔的四個面均有散熱作用，從而加大了散熱面積，有效減少了溫升，同時結構簡單，方便生產安裝。

技術特征：

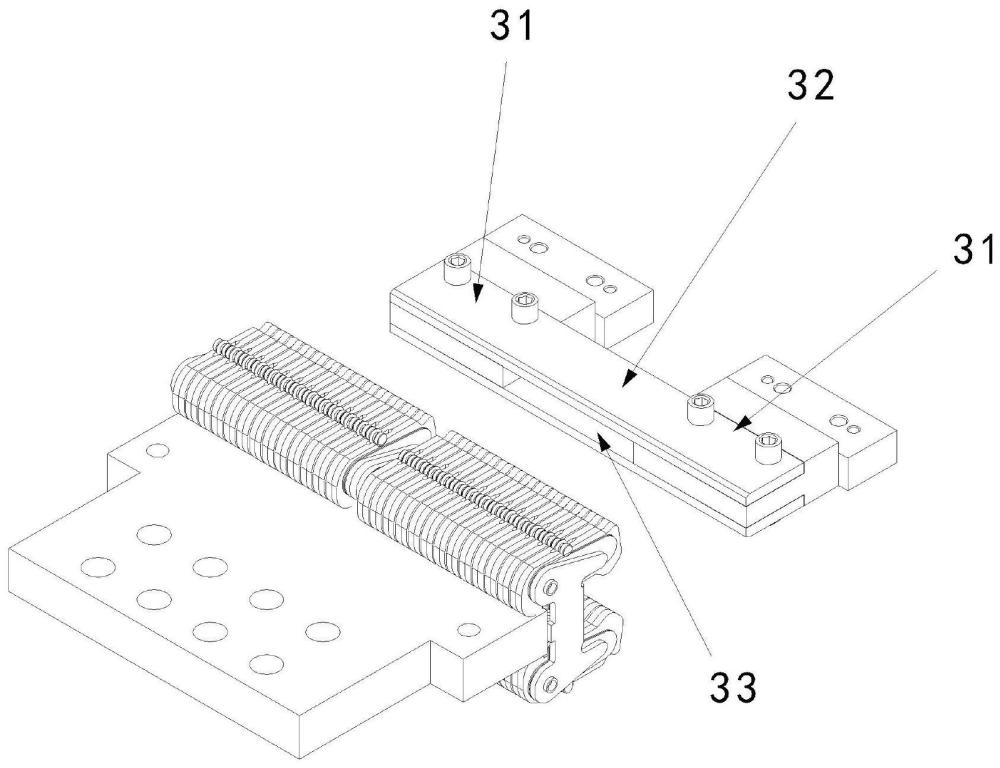

1.一種大電流抽屜式斷路器，包括斷路器本體（1）和斷路器抽屜座（2），所述斷路器本體（1）的每一相由兩組本體插刀（11）組合而成，所述每一組本體插刀（11）包括對齊排放的中間有間隔的兩個觸頭（111），所述斷路器抽屜座（2）的每一相由兩組出線排（21）組成，所述出線排（21）上安裝有一排垂直的橋形觸頭（22），在連接位置本體插刀（11）插入在橋形觸頭（22）內，其特征在于：每組本體插刀（11）的所述兩個觸頭（111）前端上下面安裝有與插接方向垂直的條形短接排（112），所述短接排（112）與兩個觸頭（111）的上下表面充分接觸并在兩個觸頭（111）之間形成矩形空間（33），所述短接排（112）在觸頭（111）上下為第一接觸區域（31），所述短接排（112）在矩形空間（33）上下為第二接觸區域（32），所述橋形觸頭（22）同時覆蓋第一接觸區域（31）和第二接觸區域（32）。

2.根據權利要求1所述的大電流抽屜式斷路器，其特征在于：所述條形短接排（112）為長矩形。

3.根據權利要求1所述的大電流抽屜式斷路器，其特征在于：所述觸頭（111）前端不影響插接的后部均開有螺釘孔，所述短接排（112）對應位置也開有螺釘孔，所述短接排（112）通過連接螺釘（113）穿過螺釘孔用連接螺母（114）固定在觸頭（111）上。

4.根據權利要求3所述的大電流抽屜式斷路器，其特征在于：所述螺釘孔為兩個。

5.根據權利要求3所述的大電流抽屜式斷路器，其特征在于：所述螺釘孔連線方向與觸頭插接方向垂直。

6.根據權利要求5所述的大電流抽屜式斷路器，其特征在于：所述短接排（112）上的螺釘孔為螺紋孔。

7.根據權利要求1所述的大電流抽屜式斷路器，其特征在于：所述短接排（112）外表面外側棱開有倒角特征（1121）。

8.根據權利要求7所述的大電流抽屜式斷路器，其特征在于：所述倒角特征（1121）為斜面倒角。

9.根據權利要求1所述的大電流抽屜式斷路器，其特征在于：所述觸頭（111）前端上下開有用于安裝短接排（112）的凹臺特征（1111）。

10.根據權利要求1所述的大電流抽屜式斷路器，其特征在于：所述短接排（112）在短邊互相連成一體。

技術總結
本申請公開了一種低壓電器設備元器件技術領域的大電流抽屜式斷路器，斷路器本體的每一相由兩組本體插刀組合而成，所述每一組本體插刀包括對齊排放的中間有間隔的兩個觸頭，斷路器抽屜座的每一相由兩組出線排組成，所述出線排上安裝有一排垂直的橋形觸頭，每組本體插刀的所述兩個觸頭前端上下面安裝有與插接方向垂直的短接排，所述短接排與兩個觸頭的上下表面充分接觸并在兩個觸頭之間形成矩形空間，通過以上結構解決了現有技術使用抽屜式斷路器本體和抽屜座插接處散熱難的問題，達到了有效降低電流抽屜式斷路器溫升的技術效果。
