本技術涉及斷路器裝配內的機械連鎖裝置。

背景技術：

1、環網柜是一組高壓開關設備裝在鋼板金屬柜體內或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用接地開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。它被廣泛使用于城市住宅小區、高層建筑、大型公共建筑、工廠企業等負荷中心的配電站以及箱式變電站中。而目前使用的環網柜開關,其連鎖裝置結構較為復雜,加工及裝配要求精度較高,且由于部件較多導致容易出現故障，并且操作起來也不方便。

技術實現思路

1、本實用新型的目的是提供一種新型環保氣體柜前部快插門機械連鎖裝置，結構更為簡單精巧，并且操作方便不復雜。

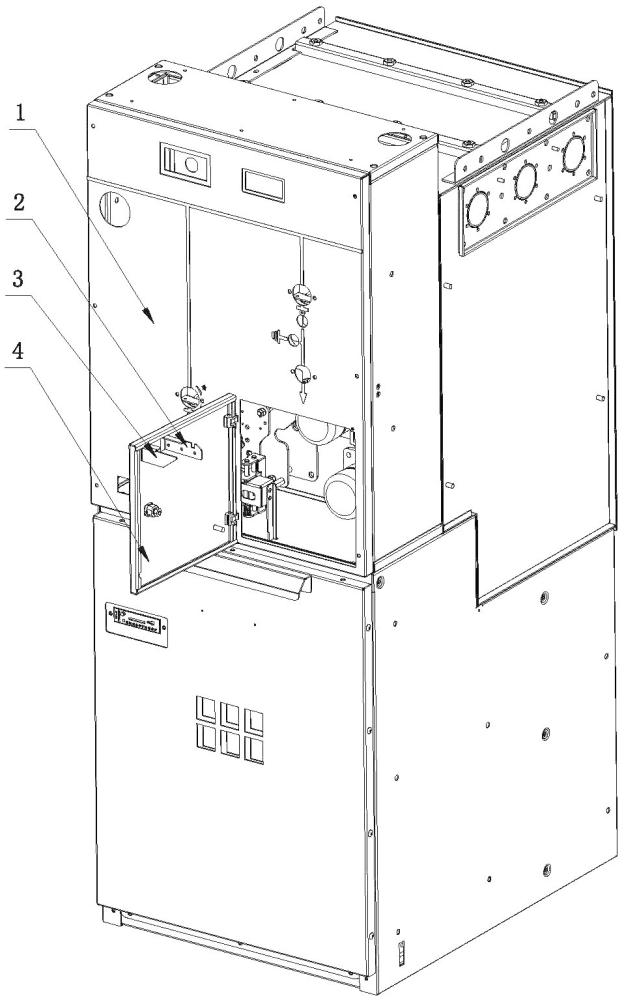

2、為實現上述目的，本實用新型提供了一種新型環保氣體柜前部快插門機械連鎖裝置，包括安裝在柜體上部的快插門，快插門的內表面上部設置有連鎖勾板和連鎖插銷片，連鎖勾板與鎖門機構相配套，鎖門機構設置在接地開關的支架并與接地操作軸相配合，接地操作軸配套有接地連鎖機構相連，接地連鎖機構與解鎖機構相連，解鎖機構與連鎖插銷片相匹配。

3、與現有技術相比，本實用新型的有益效果在于，快插門關閉，連鎖插銷片會配合解鎖機構將接地操作軸露出，從而用手柄轉動接地操作軸實現接地開關分閘，如此門鎖機構會與連鎖勾板配合將快插門鎖住，從而無法打開快插門，防止誤入帶電隔室，滿足五防要求，反之則接地開關合閘時可以打開快插門（沒電)，確保安全。

4、作為本實用新型的進一步改進，門鎖機構包括冂字形鎖頭，冂字形鎖頭的一側與開設在連鎖勾板前端上部的勾槽相匹配，冂字形鎖頭的另一側與連鎖擺桿的下端相連，連鎖擺桿的中部通過銷軸與接地開關的支架連接，連鎖擺桿的上端與旋轉擋片配合，旋轉擋片套設在接地操作軸上，連鎖擺桿的上部與拉簧一端相連，拉簧的另一端與接地開關的支架連接。

5、這樣冂字形鎖的一側插在連鎖勾板的勾槽中，使得快插門無法向外打開，而轉動接地操作軸，使得接地開關處于合閘狀態，同時旋轉擋片頂開連鎖擺桿，使得冂字形鎖頭向上抬起，從而脫離連鎖勾板的勾槽，如此才能夠打開快插門。

6、作為本實用新型的進一步改進，解鎖機構包括擋片連接板，擋片連接板的上部與接地連鎖機構相連，擋片連接板的下部開設有插孔，連鎖插銷片包括頂板，頂板的一側連接有側板，側板的前端加工有斜面，斜面與插孔相匹配。

7、這樣在將快插門關上時，連鎖插銷片則插入擋片連接板下部的插孔內，而連鎖插銷片前端的斜面能夠順勢下壓插孔，從而使得擋片連接板下移，這樣帶動接地連鎖機構動作，從而實現連鎖防護。

8、作為本實用新型的進一步改進，接地連鎖機構包括滑動支架，滑動支架的外側連接有接地擋板，接地擋板與接地操作軸相匹配，滑動支架的內側與滑動擺桿的后端鉸接，滑動擺桿的中部與接地開關的支架鉸接，滑動擺桿的前端與旋轉擋片匹配，滑動支架套設在定位柱上，定位柱設置在安裝架上，安裝架設置在接地開關的支架上，滑動支架的底部與安裝架之間設置有壓簧，壓簧套設在定位柱上，滑動支架與擋片連接板的上部相連。

9、這樣滑動支架下移，從而可以使得接地擋板下移，將接地操作軸露出來，方便進行接地分合閘的操作，而滑動支架上移，則接地擋板上移，將接地操作軸遮擋，從而無法進行接地分合閘的操作。

技術特征：

1.一種新型環保氣體柜前部快插門機械連鎖裝置，其特征在于：包括安裝在柜體上部的快插門，快插門的內表面上部設置有連鎖勾板和連鎖插銷片，連鎖勾板與鎖門機構相配套，鎖門機構設置在接地開關的支架并與接地操作軸相配合，接地操作軸配套有接地連鎖機構相連，接地連鎖機構與解鎖機構相連，解鎖機構與連鎖插銷片相匹配。

2.根據權利要求1所述的一種新型環保氣體柜前部快插門機械連鎖裝置，其特征在于：門鎖機構包括冂字形鎖頭，冂字形鎖頭的一側與開設在連鎖勾板前端上部的勾槽相匹配，冂字形鎖頭的另一側與連鎖擺桿的下端相連，連鎖擺桿的中部通過銷軸與接地開關的支架連接，連鎖擺桿的上端與旋轉擋片配合，旋轉擋片套設在接地操作軸上，連鎖擺桿的上部與拉簧一端相連，拉簧的另一端與接地開關的支架連接。

3.根據權利要求2所述的一種新型環保氣體柜前部快插門機械連鎖裝置，其特征在于：解鎖機構包括擋片連接板，擋片連接板的上部與接地連鎖機構相連，擋片連接板的下部開設有插孔，連鎖插銷片包括頂板，頂板的一側連接有側板，側板的前端加工有斜面，斜面與插孔相匹配。

4.根據權利要求3所述的一種新型環保氣體柜前部快插門機械連鎖裝置，其特征在于：接地連鎖機構包括滑動支架，滑動支架的外側連接有接地擋板，接地擋板與接地操作軸相匹配，滑動支架的內側與滑動擺桿的后端鉸接，滑動擺桿的中部與接地開關的支架鉸接，滑動擺桿的前端與旋轉擋片匹配，滑動支架套設在定位柱上，定位柱設置在安裝架上，安裝架設置在接地開關的支架上，滑動支架的底部與安裝架之間設置有壓簧，壓簧套設在定位柱上，滑動支架與擋片連接板的上部相連。

技術總結
本技術公開了環保柜連鎖保護技術領域內的一種新型環保氣體柜前部快插門機械連鎖裝置，包括安裝在柜體上部的快插門，快插門的內表面上部設置有連鎖勾板和連鎖插銷片，連鎖勾板與鎖門機構相配套，鎖門機構設置在接地開關的支架并與接地操作軸相配合，接地操作軸配套有接地連鎖機構相連，接地連鎖機構與解鎖機構相連，解鎖機構與連鎖插銷片相匹配。快插門關閉，連鎖插銷片會配合解鎖機構將接地操作軸露出，從而用手柄轉動接地操作軸實現接地開關分閘，如此門鎖機構會與連鎖勾板配合將快插門鎖住，從而無法打開快插門，防止誤入帶電隔室，滿足五防要求，反之則接地開關合閘時可以打開快插門（沒電)，確保安全。

技術研發人員：葉張旻,王長來,褚明明,季海梅,楊帆,吳俊言,趙鳳慶,雎淞巖
受保護的技術使用者：江蘇德易迪康科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
