本技術涉及連接器領域，尤其涉及一種高安全性的表面安裝連接組件。

背景技術：

1、連接器是在電氣工程中常用的一種部件，它的作用是連接不同設備上的電路或者連接電路中不同的模塊，使電流或者信號得以流通或傳輸，使電路實現預定的功能。現有連接器包括連接插頭和連接插座，其連接方式通常為通過連接插頭插入到連接插座中，連接插頭的導電端子和連接插座的導電端子電連接。

2、出于連接器的安全考慮，需要優化線纜的引線角度以及連接端子的插裝方向，在現今越來越大的額定電壓和額定電流的應用趨勢下，如何提高連接器的安全性尤為重要。

技術實現思路

1、本實用新型的目的是提供一種高安全性的表面安裝連接組件。

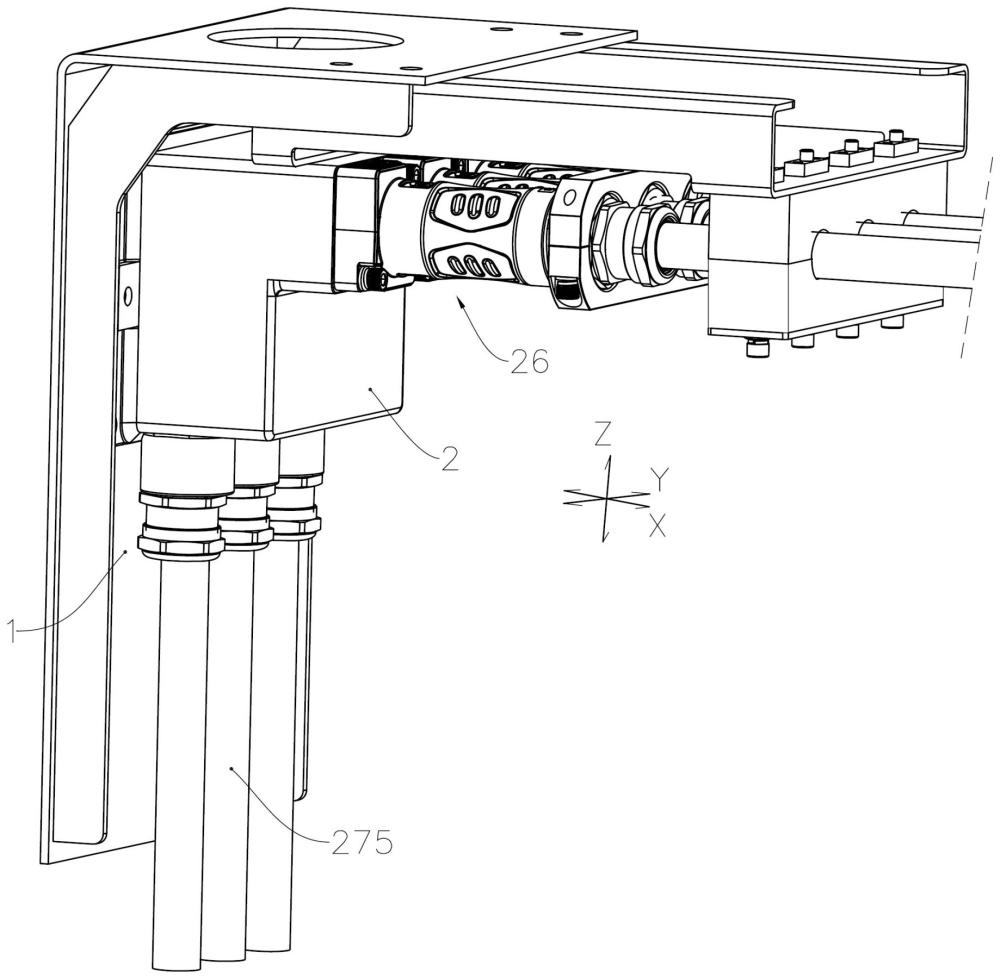

2、為了實現本實用新型目的，本實用新型提供一種高安全性的表面安裝連接組件，包括表面安裝連接器和安裝面板，表面安裝連接器包括表面安裝外殼和至少兩個封蓋，表面安裝外殼在引線方向上的兩端分別設置有頂壁和底壁，表面安裝外殼在排布方向上的兩端分別設置有側壁，表面安裝外殼在插裝方向上的兩端分別設置有內端壁和外端壁，引線方向、排布方向和插裝方向兩兩相互垂直，頂壁、底壁、兩側壁、內端壁和外端壁圍成容納腔，容納腔內設置有間隔壁，容納腔由間隔壁分隔成至少兩個容納分腔，至少兩個容納分腔沿排布方向排布，在每個容納分腔處的底壁沿引線方向貫穿設置有引線孔，在每個容納分腔處的外端壁沿插裝方向貫穿設置有插裝孔，在每個容納分腔處的內端壁設置有敞口，引線孔、插裝孔和敞口分別與容納分腔連通；封蓋蓋合敞口并與內端壁固定連接，內端壁在排布方向上的兩端分別設置有連接板，連接板的連接端面與安裝面板相對鄰接并固定連接。

3、更進一步的方案是，連接端面外凸于或齊平于封蓋的外端面。

4、更進一步的方案是，容納分腔的內壁過盈配合設置有密封套，密封套包括封壁和u型周壁，u型周壁連接在封壁的外周，u型周壁沿插裝方向設置有插裝開口，插裝開口與插裝孔連通，u型周壁沿引線方向設置有引線開口，引線開口與引線孔連通，封壁與封蓋相對。

5、更進一步的方案是，內端壁在密封套的外周設置有多個第一固定孔，封蓋設置有多個第一定位孔，第一連接螺釘穿過第一定位孔與第一固定孔固定連接。

6、更進一步的方案是，連接板沿排布方向設置有接地槽，連接板在接地槽基于引線方向的兩側設置有第二定位孔，安裝面板設置有第二固定孔，第二連接螺釘穿過第二定位孔與第二固定孔固定連接。

7、更進一步的方案是，接地槽呈u型槽設置，接地槽的底部設置有接地孔，接地孔與接地槽連通。

8、更進一步的方案是，外端壁沿插裝方向外凸設置有連接凸臺，插裝孔貫穿于連接凸臺，連接凸臺在插裝孔的外周設置有插裝端面，插裝端面設置有連接孔和防呆孔。

9、更進一步的方案是，連接凸臺靠近于頂壁。

10、更進一步的方案是，表面安裝連接器包括至少兩個連接組件，連接組件包括線鼻子、線纜和連接端子，線鼻子位于容納分腔內，線鼻子的連接端與連接端子連接，連接端子穿過插裝孔，線鼻子的接線端與線纜連接，線纜穿過引線孔。

11、本實用新型的有益效果是，通過頂壁、底壁、兩側壁、內端壁和外端壁圍成容納腔，并利用間隔壁分隔容納分腔，繼而提高連接組件在容納腔內的防護性，并利用插裝孔垂直于引線孔，使得線纜和與連接端子插裝連接的連接器呈90度分離布置，因而連接器在插裝連接時與線纜具有足夠分離空間，因而提高連接器的安全性，再者，通過封蓋蓋合敞口的布置，不僅方便于接線和布線，且封蓋還朝向安裝面板，利用連接板的連接端面與安裝面板相對鄰接并固定連接，實現遮蔽封蓋和敞口，再配合密封套的過盈配合，可提高器件的防護性。且利用接地槽的布置可方便于接地連接。并通過連接凸臺靠近于頂壁，連接凸臺遠離于底壁，因而更進一步提高連接安全性。

技術特征：

1.一種高安全性的表面安裝連接組件，包括表面安裝連接器和安裝面板，其特征在于：

2.根據權利要求1所述的表面安裝連接組件，其特征在于：

3.根據權利要求2所述的表面安裝連接組件，其特征在于：

4.根據權利要求3所述的表面安裝連接組件，其特征在于：

5.根據權利要求1所述的表面安裝連接組件，其特征在于：

6.根據權利要求5所述的表面安裝連接組件，其特征在于：

7.根據權利要求1所述的表面安裝連接組件，其特征在于：

8.根據權利要求7所述的表面安裝連接組件，其特征在于：

9.根據權利要求1至8任一項所述的表面安裝連接組件，其特征在于：

技術總結
本技術提供一種高安全性的表面安裝連接組件，包括表面安裝連接器和安裝面板，表面安裝連接器包括表面安裝外殼和封蓋，頂壁、底壁、兩側壁、內端壁和外端壁圍成容納腔，底壁沿引線方向貫穿設置有引線孔，外端壁沿插裝方向貫穿設置有插裝孔，內端壁設置有敞口，引線孔、插裝孔和敞口分別與容納腔連通；封蓋蓋合敞口并與內端壁固定連接，內端壁在引線方向上的兩端分別設置有連接板，連接板的連接端面與安裝面板相對鄰接并固定連接。線纜和與連接器呈90度分離布置，在插裝連接時與線纜具有足夠分離空間，因而提高連接器的安全性。

技術研發人員：方周凡,徐國華
受保護的技術使用者：浩亭（珠海）制造有限公司
技術研發日：20240704
技術公布日：2025/4/24
