本技術涉及絞線機設備，具體為一種線圈尾線的絞線裝置。

背景技術：

1、絞線機是一種能廣泛應用于各類軟/硬導體線的絞合機械設備，使多根單支導體扭成一股，達到線材的工藝要求，絞線機按照絞線方式一般可以分為單絞機、對絞機、高速絞線機、退扭機、籠式絞線機、框工絞線機、管式絞線機及盤式絞線機等。

2、在使用絞線機之前，需要清理絞線機表面的雜物和塵土，檢查絞線機是否正常運行以及確認所需絞線，確保絞線機和所需絞線無損傷，在進行絞線的時候，當絞線的絞距數值越大，絞線的精度和效率越低，我們需要將線纜進行拉直使用，使其工作效率保持穩定，為此我們提出了一種線圈尾線的絞線裝置。

技術實現思路

1、本實用新型的目的在于提供一種線圈尾線的絞線裝置，以解決上述背景技術中提出的在進行絞線的時候，當絞線的絞距數值越大，絞線的精度和效率越低，我們需要將線纜進行拉直使用，使其工作效率保持穩定的問題。為實現上述目的，本實用新型提供如下技術方案：一種線圈尾線的絞線裝置，包括固定底座，所述固定底座的頂部設置有線纜拉伸組件，所述線纜拉伸組件包括固定支撐板，所述固定支撐板固定連接在固定底座的頂部，所述固定支撐板的內部開設有小線口，所述固定支撐板的內部開設有大線口，所述固定支撐板的頂部固定連接有兩個支撐架，兩個所述支撐架的中部固定連接有連接板，所述連接板的底部固定連接有電動推桿，所述電動推桿的底部推動端固定連接有壓板，兩個所述支撐架的中部固定連接有兩個滾輪，兩個所述滾輪的側表面分別固定連接有擦拭墊，該線圈尾線的絞線裝置，通過線纜拉伸組件進行拉直，將線圈主體通過合適的位置進行穿出，通過固定支撐板進行固定支撐，通過兩個滾輪降低線圈主體在轉動時的摩擦力，電動推桿帶動壓板向下壓線圈主體，使線圈主體進行拉伸拉直，讓該裝置工作效率穩定。

2、進一步優選的，兩個所述支撐架在固定支撐板的頂部呈對稱分布，兩個所述滾輪在兩個所述支撐架的中部呈線性分布，所述固定底座的頂部設置有絞線組件。

3、進一步優選的，所述絞線組件包括固定板，所述固定板固定連接在固定底座的頂部，所述固定板的內部活動連接有連接桿，所述連接桿的一端固定連接有旋轉電機，所述旋轉電機的一側傳動端與連接桿的一端固定連接，所述連接桿的另一端固定連接有轉動圓盤，所述轉動圓盤的一側固定連接有若干固定絞線柱，所述固定絞線柱在轉動圓盤的一側呈圓形陣列分布，所述固定底座的一側設置有放線組件，將穿出的線圈主體固定在固定絞線柱上，通過旋轉電機帶動連接桿進行轉動，同時連接桿帶動轉動圓盤進行轉動，同時帶動固定絞線柱進行轉動，進行絞線。

4、進一步優選的，所述放線組件包括延伸板，所述延伸板固定連接在固定底座的一側，所述延伸板的頂部固定連接有兩個三角架，兩個所述三角架在延伸板的頂部呈對稱分布。

5、進一步優選的，兩個所述三角架的中部固定連接有固定桿，所述固定桿的側表面固定連接有滾動輪，所述滾動輪的側表面活動連接有線圈主體，所述固定底座的內部固定連接有收納箱。

6、進一步優選的，所述收納箱位于線纜拉伸組件與絞線組件的中部，所述固定底座的底部固定連接有兩個支撐腿，兩個所述支撐腿在固定底座的底部呈對稱分布，兩個所述支撐腿的底部分別固定連接有支撐墊，該線圈尾線的絞線裝置，在使用時，通過支撐腿與支撐墊進行支撐和固定，同時通過固定底座進行放置，然后通過放線組件進行放線，絞線組件進行絞線，具有較高的穩定性與靈活性。

7、與現有技術相比，本實用新型的有益效果：

8、本實用新型中，該線圈尾線的絞線裝置，通過線纜拉伸組件進行拉直，將線圈主體通過合適的位置進行穿出，通過固定支撐板進行固定支撐，通過兩個滾輪降低線圈主體在轉動時的摩擦力，電動推桿帶動壓板向下壓線圈主體，使線圈主體進行拉伸拉直，讓該裝置工作效率穩定。

9、本實用新型中，該線圈尾線的絞線裝置，在使用時，通過支撐腿與支撐墊進行支撐和固定，同時通過固定底座進行放置，然后通過放線組件進行放線，絞線組件進行絞線，具有較高的穩定性與靈活性。

技術特征：

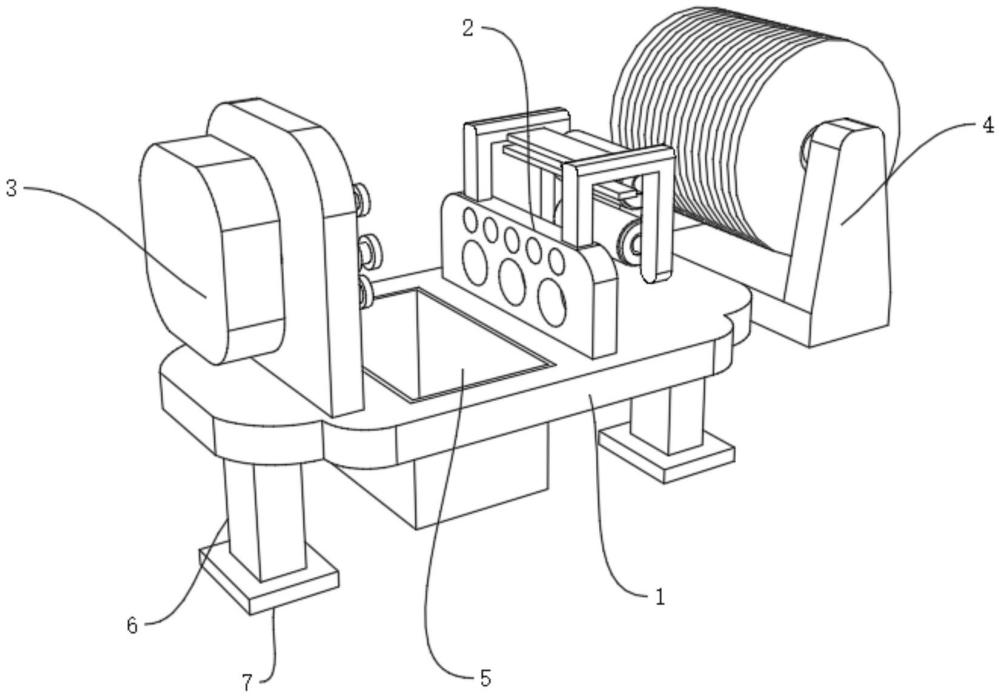

1.一種線圈尾線的絞線裝置，包括固定底座(1)，其特征在于：所述固定底座(1)的頂部設置有線纜拉伸組件(2)，所述線纜拉伸組件(2)包括固定支撐板(201)，所述固定支撐板(201)固定連接在固定底座(1)的頂部，所述固定支撐板(201)的內部開設有小線口(202)，所述固定支撐板(201)的內部開設有大線口(203)，所述固定支撐板(201)的頂部固定連接有兩個支撐架(204)，兩個所述支撐架(204)的中部固定連接有連接板(205)，所述連接板(205)的底部固定連接有電動推桿(206)，所述電動推桿(206)的底部推動端固定連接有壓板(207)，兩個所述支撐架(204)的中部固定連接有兩個滾輪(208)，兩個所述滾輪(208)的側表面分別固定連接有擦拭墊(209)。

2.根據權利要求1所述的一種線圈尾線的絞線裝置，其特征在于：兩個所述支撐架(204)在固定支撐板(201)的頂部呈對稱分布，兩個所述滾輪(208)在兩個所述支撐架(204)的中部呈線性分布，所述固定底座(1)的頂部設置有絞線組件(3)。

3.根據權利要求2所述的一種線圈尾線的絞線裝置，其特征在于：所述絞線組件(3)包括固定板(301)，所述固定板(301)固定連接在固定底座(1)的頂部，所述固定板(301)的內部活動連接有連接桿(302)，所述連接桿(302)的一端固定連接有旋轉電機(303)，所述旋轉電機(303)的一側傳動端與連接桿(302)的一端固定連接，所述連接桿(302)的另一端固定連接有轉動圓盤(304)，所述轉動圓盤(304)的一側固定連接有若干固定絞線柱(305)，所述固定絞線柱(305)在轉動圓盤(304)的一側呈圓形陣列分布，所述固定底座(1)的一側設置有放線組件(4)。

4.根據權利要求3所述的一種線圈尾線的絞線裝置，其特征在于：所述放線組件(4)包括延伸板(401)，所述延伸板(401)固定連接在固定底座(1)的一側，所述延伸板(401)的頂部固定連接有兩個三角架(402)，兩個所述三角架(402)在延伸板(401)的頂部呈對稱分布。

5.根據權利要求4所述的一種線圈尾線的絞線裝置，其特征在于：兩個所述三角架(402)的中部固定連接有固定桿(403)，所述固定桿(403)的側表面固定連接有滾動輪(404)，所述滾動輪(404)的側表面活動連接有線圈主體(405)，所述固定底座(1)的內部固定連接有收納箱(5)。

6.根據權利要求5所述的一種線圈尾線的絞線裝置，其特征在于：所述收納箱(5)位于線纜拉伸組件(2)與絞線組件(3)的中部，所述固定底座(1)的底部固定連接有兩個支撐腿(6)，兩個所述支撐腿(6)在固定底座(1)的底部呈對稱分布，兩個所述支撐腿(6)的底部分別固定連接有支撐墊(7)。

技術總結
本技術涉及絞線機設備技術領域，具體為一種線圈尾線的絞線裝置，包括固定底座，所述固定底座的頂部設置有線纜拉伸組件，所述線纜拉伸組件包括固定支撐板，所述固定支撐板固定連接在固定底座的頂部，所述固定支撐板的內部開設有小線口，所述電動推桿的底部推動端固定連接有壓板，兩個所述支撐架的中部固定連接有兩個滾輪，兩個所述滾輪的側表面分別固定連接有擦拭墊。該線圈尾線的絞線裝置，通過線纜拉伸組件進行拉直，將線圈主體通過合適的位置進行穿出，通過固定支撐板進行固定支撐，通過兩個滾輪降低線圈主體在轉動時的摩擦力，電動推桿帶動壓板向下壓線圈主體，使線圈主體進行拉伸拉直，讓該裝置工作效率穩定。

技術研發人員：顧成華
受保護的技術使用者：蘇州澳海電子有限公司
技術研發日：20240708
技術公布日：2025/4/28
