本技術涉及氖燈，具體為一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置。

背景技術：

1、氖燈，全稱為氖氬輝光燈，屬于冷陰極氣體放電燈，氖氣燈由玻殼、經過特殊處理的電極、氖氬氣體組成，發現現有技術中的一種氖燈加工用惰性氣體充氣裝置，典型的如公開號為cn215578439u，通過將其燈管依次放置于放置槽內進行同時充氣，相對于人力而言一定程度上提高了裝置的作業效率，且裝置的排氣板與放置板貼合設置的結構一定程度上避免了裝置在對其燈管進行充氣時，力量過大造成的燈管破碎的情況出現，但任然存在一些問題，如只能對同一種氖氣燈充氣加工，不能根據需要對不同體積的氖氣燈充氣加工，并且氖氣燈在進行充氣時直接充氣處理，在充氣完成后關閉閥門也會有多余的惰性氣體排出，造成不必要的損失。

技術實現思路

1、本實用新型的目的在于提供一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置以解決上述背景技術中提出的只能對同一種氖氣燈充氣加工，不能根據需要對不同體積的氖氣燈充氣加工，并且氖氣燈在進行充氣時直接充氣處理，在充氣完成后關閉閥門也會有多余的惰性氣體排出，造成不必要的損失的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置，包括充氣箱，充氣箱上固定定量輸氣組件用于對氖燈充氣加工，充氣箱上滑動連接的氖燈放置結構用于對氖燈支撐固定，所述定量輸氣組件包括支撐板，支撐板上固定連接固定架，固定架通過伸縮結構伸縮調節活塞桿的位置，活塞桿上固定的活塞貫穿在定量管內，定量管上設置進氣口用于進氣處理，輸氣管連通定量管和增壓惰性氣體儲存罐。

3、優選的，所述支撐板上固定四組固定架，四組固定架等距離分布在支撐板上。

4、通過采用上述技術方案，通過設置四組固定架增加定量管的個數。

5、優選的，所述氖燈放置結構包括第一固定板，第一固定板通過電機驅動驅動齒輪帶動滑動板上的驅動齒條移動，滑動板上設置限位組件并用于固定氖燈。

6、通過采用上述技術方案，通過設置氖燈放置結構對不同體積的氖燈限位固定。

7、優選的，所述限位組件包括第二固定板，第二固定板通過伸縮結構伸縮調節夾持板的位置，夾持板設置在限位孔之間，限位孔開設在滑動板上。

8、通過采用上述技術方案，通過設置限位組件對環形不同直徑的氖燈限位固定。

9、優選的，所述滑動板設置有兩組，兩組滑動板上均鑲嵌有四組氖燈。

10、通過采用上述技術方案，通過設置兩組滑動板便于上料。

11、與現有技術相比，本實用新型的有益效果是：該可定量輸送的指示氖燈加工用惰性氣體充氣裝置

12、(1)設置有定量輸氣組件，plc根據不同類型的氖燈需要的惰性氣體進行計算，在固定架上液壓缸的輔助作用下帶動活塞桿上的活塞移動，從而將需要的惰性氣體量抽入定量管內，關閉輸氣管閥門，后期液壓缸通過液壓桿帶動活塞桿上的活塞推動定量的惰性氣體通過進氣口進入氖燈內，避免充氣時多余的惰性氣體溢出，造成不必要的浪費；

13、(2)設置有氖燈放置結構，限位孔對較大體積的氖燈輔助支撐，在第二固定板上液壓缸的輔助作用下帶動夾持板相對移動，四組夾持板對不同直徑的氖燈進行夾持固定，后期直接對不同類型的氖燈充氣加工處理。

技術特征：

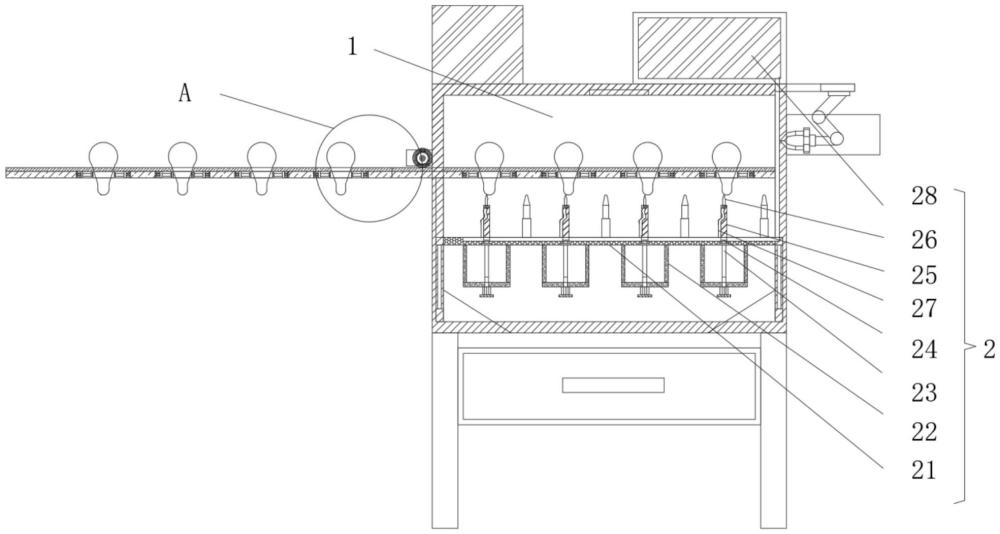

1.一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置，包括充氣箱(1)，充氣箱(1)上固定定量輸氣組件(2)用于對氖燈充氣加工，充氣箱(1)上滑動連接的氖燈放置結構(3)用于對氖燈支撐固定，其特征在于，所述定量輸氣組件(2)包括支撐板(21)，支撐板(21)上固定連接固定架(22)，固定架(22)通過伸縮結構伸縮調節活塞桿(23)的位置，活塞桿(23)上固定的活塞(24)貫穿在定量管(25)內，定量管(25)上設置進氣口(26)用于進氣處理，輸氣管(27)連通定量管(25)和增壓惰性氣體儲存罐(28)。

2.根據權利要求1所述的一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置，其特征在于：所述支撐板(21)上固定四組固定架(22)，四組固定架(22)等距離分布在支撐板(21)上。

3.根據權利要求1所述的一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置，其特征在于：所述氖燈放置結構(3)包括第一固定板(31)，第一固定板(31)通過電機驅動驅動齒輪(32)帶動滑動板(34)上的驅動齒條(33)移動，滑動板(34)上設置限位組件(35)并用于固定氖燈。

4.根據權利要求3所述的一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置，其特征在于：所述限位組件(35)包括第二固定板(351)，第二固定板(351)通過伸縮結構伸縮調節夾持板(352)的位置，夾持板(352)設置在限位孔(353)之間，限位孔(353)開設在滑動板(34)上。

5.根據權利要求3所述的一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置，其特征在于：所述滑動板(34)設置有兩組，兩組滑動板(34)上均鑲嵌有四組氖燈。

技術總結
本技術公開了一種可定量輸送的指示氖燈加工用惰性氣體充氣裝置，包括充氣箱，充氣箱上固定定量輸氣組件用于對氖燈充氣加工，充氣箱上滑動連接的氖燈放置結構用于對氖燈支撐固定，所述定量輸氣組件包括支撐板，支撐板上固定連接固定架，固定架通過伸縮結構伸縮調節活塞桿的位置，活塞桿上固定的活塞貫穿在定量管內，輸氣管連通定量管和增壓惰性氣體儲存罐。該可定量輸送的指示氖燈加工用惰性氣體充氣裝置設置有定量輸氣組件，PLC根據不同類型的氖燈需要的惰性氣體進行計算，在固定架上液壓缸的輔助作用下帶動活塞桿上的活塞移動，從而將需要的惰性氣體量抽入定量管內，后期定量的惰性氣體通過進氣口進入氖燈內。

技術研發人員：張軍,成超
受保護的技術使用者：江蘇伯樂達新光源有限公司
技術研發日：20240710
技術公布日：2025/4/21
