本技術涉及點火線圈，具體為一種點火線圈結構。

背景技術：

1、汽車發動機點火裝置的核心部件是點火線圈和開關裝置，點火線圈是一種為點燃發動機氣缸內的空氣和燃油混合物提供點火能量的執行部件，例如申請?zhí)枮?02321712353.5的一種防脫落的汽車點火線圈，包括點火線圈本體，所述點火線圈本體的管體外圍設置有定位環。

2、雖然，對比文件能夠?qū)崿F(xiàn)防止本點火線圈內的連接線出現偏移脫落等情況，但是，在傳統技術或?qū)Ρ任募斨?，其大多采用直接裸露式的點火線圈接線部設計方式，而在進行定期檢修或更換接線的過程中，點火線圈處的接線是一定需要取下進行檢查或更換的，但是，傳統裸露設計的點火線圈在接線插頭取下后，大量的灰塵便容易進入接線部內壁，引起接觸不良等隱患。

3、同時，若采用簡易的手動封堵結構雖然能夠完成在接線插頭拔出時的暫時保護，但是，由于點火線圈通常的安裝位置較為復雜，手動的封堵結構容易在拿取過程中不便于操作且容易掉落在汽車結構內部無法取出。

技術實現思路

1、本實用新型的目的是為了解決背景存在的傳統裸露設計的點火線圈在接線插頭取下后，大量的灰塵便容易進入接線部內壁，引起接觸不良等隱患以及簡易的手動封堵結構容易在拿取過程中不便于操作且容易掉落在汽車結構內部無法取出的問題，而提出的一種點火線圈結構。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計一種點火線圈結構，包括點火線圈和密封墊圈，所述點火線圈的外壁上部前側加工有接線部，所述點火線圈的下部加工有點火部，所述接線部的末端分布有封堵，所述封堵的上部安裝有保護組件。

4、優選的，所述保護組件包括連接支架、齒輪、齒條、擋板、轉動支架、氣缸、豎板和彈簧；

5、所述氣缸固定相連在接線部的上部后側，所述氣缸的輸出軸末端固接有齒條，所述齒條的上部前側嚙合相連有齒輪，所述齒輪的內部轉軸外壁轉動相連有轉動支架，且齒輪的內部轉軸末端均通過連接支架與封堵固定相連，所述轉動支架的后側外壁固接有多個擋板，所述豎板固定相連在氣缸的后端，所述豎板的上方內壁與轉動支架的后部滑動相連，所述豎板的上部前側設置有彈簧，所述彈簧的兩側分別與前側的擋板和豎板固定相連。

6、優選的，所述密封墊圈的上部兩側均設置有定位銷，所述定位銷加工在點火線圈的外壁兩側。

7、優選的，所述點火線圈的外壁上部加工有多個密封墊圈。

8、優選的，所述點火線圈的上端中心部加工有控制開關。

9、本實用新型提出的一種點火線圈結構，有益效果在于：

10、通過控制開關、氣缸、接線部、封堵、齒輪和齒條之間的配合，使得使用者只需通過控制開關控制氣缸的輸出軸伸出，而由于封堵采用部分嵌入接線部的方式進行保護，因此，氣缸的輸出軸伸出時會先推動齒輪和齒條同步向外移動，而不會出現嚙合傳動情況，直到封堵完全從接線部內部脫離后，氣缸的輸出軸再持續向前，此時齒條便驅動齒輪旋轉，進而帶動封堵向上翻轉，解除封堵在接線部處的阻擋再進行接線插頭插入，而只要接線插頭拔出后，氣缸信號便自動控制輸出軸縮回，反向移動上述過程實現封堵自動插入接線部進行保護，有效的避免了傳統裸露設計的點火線圈在接線插頭取下后，大量的灰塵便容易進入接線部內壁，引起接觸不良等隱患的問題。

11、本案設計了氣缸以及控制開關，使得只需通過控制開關控制氣缸的輸出軸伸縮，進而即可控制封堵在接線部的遮擋與否，有效的避免了簡易的手動封堵結構容易在拿取過程中不便于操作且容易掉落在汽車結構內部無法取出的問題。

技術特征：

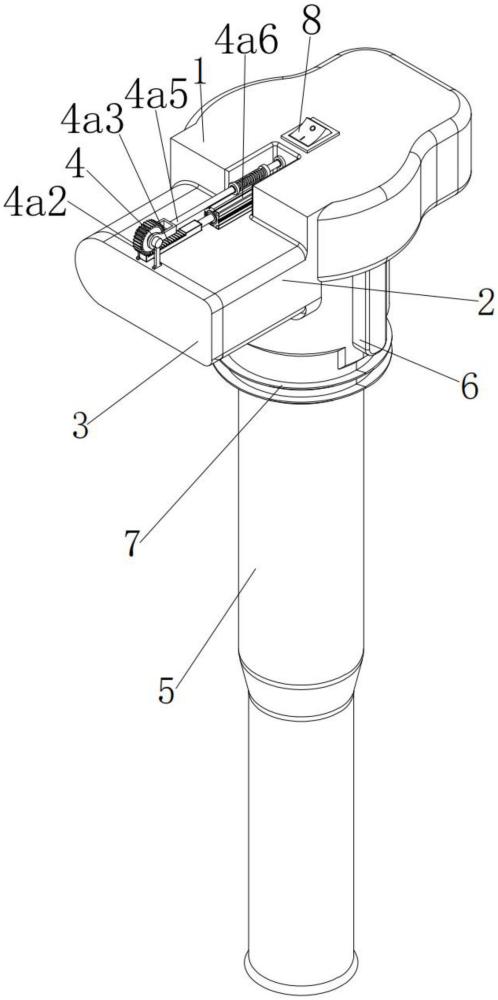

1.一種點火線圈結構，包括點火線圈（1）和密封墊圈（7），其特征在于：所述點火線圈（1）的外壁上部前側加工有接線部（2），所述點火線圈（1）的下部加工有點火部（5），所述接線部（2）的末端分布有封堵（3），所述封堵（3）的上部安裝有保護組件（4）。

2.根據權利要求1所述的一種點火線圈結構，其特征在于：所述保護組件（4）包括連接支架（4a1）、齒輪（4a2）、齒條（4a3）、擋板（4a4）、轉動支架（4a5）、氣缸（4a6）、豎板（4a7）和彈簧（4a8）；

3.根據權利要求1所述的一種點火線圈結構，其特征在于：所述密封墊圈（7）的上部兩側均設置有定位銷（6），所述定位銷（6）加工在點火線圈（1）的外壁兩側。

4.根據權利要求1所述的一種點火線圈結構，其特征在于：所述點火線圈（1）的外壁上部加工有多個密封墊圈（7）。

5.根據權利要求1所述的一種點火線圈結構，其特征在于：所述點火線圈（1）的上端中心部加工有控制開關（8）。

技術總結
本技術涉及點火線圈技術領域，尤其是一種點火線圈結構，包括點火線圈和密封墊圈，所述點火線圈的外壁上部前側加工有接線部，所述點火線圈的下部加工有點火部，所述接線部的末端分布有封堵，所述封堵的上部安裝有保護組件。通過控制開關、氣缸、接線部、封堵、齒輪和齒條之間的配合，使得使用者只需通過控制開關控制氣缸的輸出軸伸出，氣缸的輸出軸伸出時會先推動齒輪和齒條同步向外移動，只要接線插頭拔出后，氣缸信號便自動控制輸出軸縮回，反向移動上述過程實現封堵自動插入接線部進行保護，有效的避免了傳統裸露設計的點火線圈在接線插頭取下后，大量的灰塵便容易進入接線部內壁，引起接觸不良等隱患的問題。

技術研發人員：張洪
受保護的技術使用者：瑞安市宏盛汽車電器有限公司
技術研發日：20240710
技術公布日：2025/4/24
