本技術涉及電纜，更具體地說，本技術涉及一種通訊電纜快速接線裝置。

背景技術：

1、通訊電纜是用于傳輸電話、電報、傳真文件、電視和廣播節目、數據和其他電信號的電纜。它通常由多根互相絕緣的導線或?qū)w絞成的纜心和保護纜心不受潮與機械損害的外層護套所構成。

2、在對通訊電纜進行快速接線時，傳統接線裝置往往追求簡便快捷的操作流程，通常的設計是將電纜的兩端直接插入預設的電纜槽中。然而，這種簡單直接的固定方式在實際應用中暴露出了一些問題。具體來說，當電纜被插入電纜槽后，通過下壓固定條，其前端的凸塊會穿過電纜槽上的凹槽，試圖對電纜表面進行夾持固定。然而，這種固定結構的設計相對簡單，缺乏足夠的穩定性和持久性。在電纜受到外力拉扯、振動或溫度變化等因素的影響下，固定條和凸塊之間的夾持力可能會逐漸減弱，導致電纜在電纜槽內出現松動或脫落的情況。尤其是在長時間使用后，這種松動或脫落的現象可能會更加明顯，給通訊系統的穩定性和可靠性帶來潛在的風險。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種通訊電纜快速接線裝置，具有電纜接線效果好的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種通訊電纜快速接線裝置，包括外殼，所述外殼的兩側分別開設有接線口一和接線口二，所述外殼的內部設置有貼片，所述外殼的頂部開設有兩組弧槽，所述弧槽的內部活動安裝有活動桿，所述活動桿的表面固定安裝有套接板，所述套接板的一側固定安裝有卡塊，所述卡塊的側面開設有矩形槽，所述矩形槽的內部固定安裝有伸縮桿，所述伸縮桿的外圍設置有彈簧，所述彈簧的一端固定安裝有抵板，兩組所述弧槽的底部均開設有卡槽且兩組卡槽分別延伸至接線口一與接線口二的內部。

3、作為本實用新型的一種優選技術方案，所述活動桿的一端固定安裝有連接軸且連接軸延伸至外殼的正面，所述連接軸的另一端固定安裝有從齒輪，所述從齒輪的側面嚙合有主齒輪，所述主齒輪的表面開設有圓孔且延伸至外殼的內部，所述圓孔的內部活動安裝有插銷。

4、作為本實用新型的一種優選技術方案，所述卡塊和卡槽的數量均有三組且一一對稱，所述卡槽的內直徑值與卡塊的外直徑值大小相等。

5、作為本實用新型的一種優選技術方案，所述伸縮桿的數量有五個，五個所述伸縮桿均勻分布在矩形槽的內部。

6、作為本實用新型的一種優選技術方案，所述插銷的外直徑值與圓孔的內直徑值大小相等，且插銷由橡膠制成。

7、與現有技術相比，本實用新型的有益效果如下：

8、1、本實用新型通過弧線形移動套接板使得卡塊卡接在卡槽的內部后，抵板受到彈簧的反作用后使其緊貼電纜的表面對電纜進行固定，此裝置與傳統裝置相對比，此裝置中的彈簧可以根據電纜的直徑和壓力大小進行調整，從而實現自適應的固定效果，從而使得伸縮桿能夠適應不同粗細和松緊程度的電纜，提高了其通用性和實用性，同時彈簧受到壓力進行壓縮后，會產生一個與外力方向相反的反作用力，這個反作用力通過前端的抵板作用在電纜表面上，能夠牢固地固定電纜，防止其松動或滑動，從而有效地防止電纜受到外界沖擊或振動的影響。

9、2、本實用新型通過撥動主齒輪使得從齒輪同步轉動，從而帶動活動桿進行轉動，則活動桿表面上的三組套接板前段的卡塊同步進入卡槽的內部，之后通過插銷插入圓孔的內部對主齒輪進行固定，此裝置與傳統裝置相對比，此裝置通過活動桿的轉動使得三組卡塊同步進入卡槽的內部，從而提高快速固定的效率，減輕單個固定安裝的時間，同時通過圓孔與插銷的配合可對主齒輪進行固定，從而提高了卡塊在卡槽內部的穩定。

技術特征：

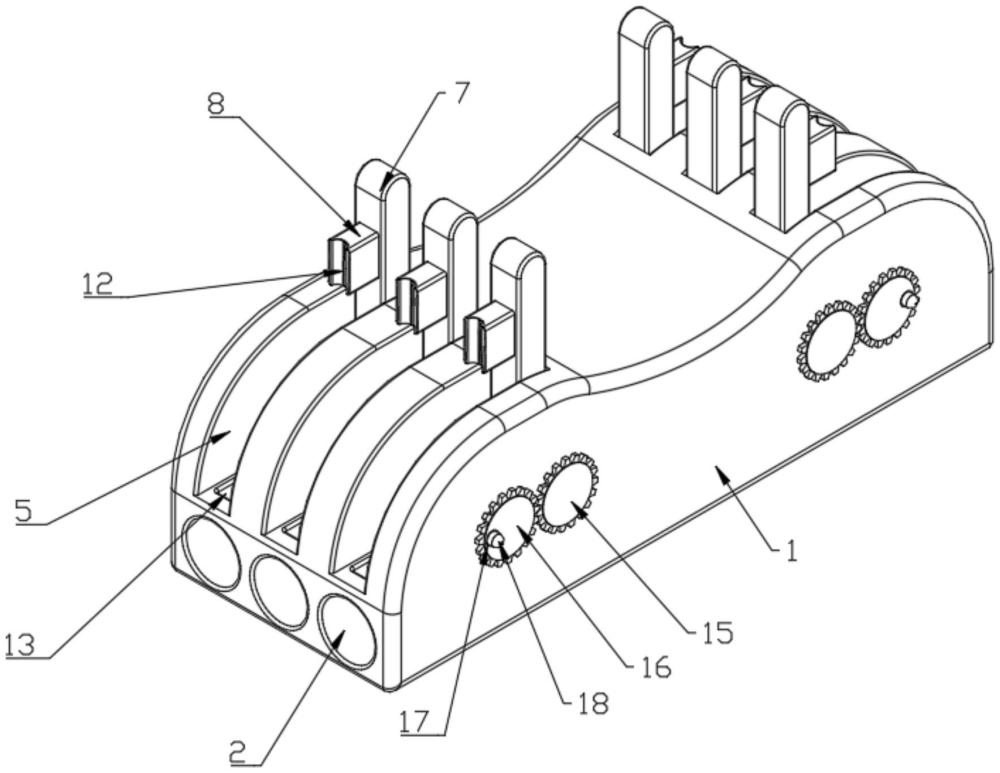

1.一種通訊電纜快速接線裝置，包括外殼(1)，其特征在于：所述外殼(1)的兩側分別開設有接線口一(2)和接線口二(3)，所述外殼(1)的內部設置有貼片(4)，所述外殼(1)的頂部開設有兩組弧槽(5)，所述弧槽(5)的內部活動安裝有活動桿(6)，所述活動桿(6)的表面固定安裝有套接板(7)，所述套接板(7)的一側固定安裝有卡塊(8)，所述卡塊(8)的側面開設有矩形槽(9)，所述矩形槽(9)的內部固定安裝有伸縮桿(10)，所述伸縮桿(10)的外圍設置有彈簧(11)，所述彈簧(11)的一端固定安裝有抵板(12)，兩組所述弧槽(5)的底部均開設有卡槽(13)且兩組卡槽(13)分別延伸至接線口一(2)與接線口二(3)的內部。

2.根據權利要求1所述的一種通訊電纜快速接線裝置，其特征在于：所述活動桿(6)的一端固定安裝有連接軸(14)且連接軸(14)延伸至外殼(1)的正面，所述連接軸(14)的另一端固定安裝有從齒輪(15)，所述從齒輪(15)的側面嚙合有主齒輪(16)，所述主齒輪(16)的表面開設有圓孔(17)且延伸至外殼(1)的內部，所述圓孔(17)的內部活動安裝有插銷(18)。

3.根據權利要求1所述的一種通訊電纜快速接線裝置，其特征在于：所述卡塊(8)和卡槽(13)的數量均有三組且一一對稱，所述卡槽(13)的內直徑值與卡塊(8)的外直徑值大小相等。

4.根據權利要求1所述的一種通訊電纜快速接線裝置，其特征在于：所述伸縮桿(10)的數量有五個，五個所述伸縮桿(10)均勻分布在矩形槽(9)的內部。

5.根據權利要求2所述的一種通訊電纜快速接線裝置，其特征在于：所述插銷(18)的外直徑值與圓孔(17)的內直徑值大小相等，且插銷(18)由橡膠制成。

技術總結
本技術涉及電纜技術領域，且公開了一種通訊電纜快速接線裝置，包括外殼，所述外殼的兩側分別開設有接線口一和接線口二，所述外殼的內部設置有貼片，所述外殼的頂部開設有兩組弧槽，所述弧槽的內部活動安裝有活動桿，所述活動桿的表面固定安裝有套接板。本技術通過此裝置中的彈簧可以根據電纜的直徑和壓力大小進行調整，從而實現自適應的固定效果，從而使得伸縮桿能夠適應不同粗細和松緊程度的電纜，提高了其通用性和實用性，同時彈簧受到壓力進行壓縮后，會產生一個與外力方向相反的反作用力，這個反作用力通過前端的抵板作用在電纜表面上，能夠牢固地固定電纜，防止其松動或滑動，從而有效地防止電纜受到外界沖擊或振動的影響。

技術研發人員：劉沛
受保護的技術使用者：碧航船舶技術（上海）有限公司
技術研發日：20240724
技術公布日：2025/4/28
