本發明涉及戶外儲能散熱，尤其涉及一種光伏電站用的戶外儲能裝置。

背景技術：

1、移動光儲一體機是現有的一種戶外可移動式光伏發電設備，其中主要包括光伏發電模塊和儲能模塊，儲能模塊位于光伏發電模塊的下側，并用于將光伏發電模塊所產生的電能進行收集。

2、在移動光儲一體機實際運行過程中，儲能模塊內部電池模組在充放電過程中會產生大量熱量，尤其是在高溫環境或高功率充放電場景下，熱量會急劇累積，并且還會導致儲能模塊溫度分布不均勻的現象，同時光伏發電模塊工作過程中亦會放出大量熱量，該部分熱量會傳遞至儲能模塊內，進一步導致儲能模塊溫度升高，同時由于光伏發電模塊的熱量所輻射儲能模塊上的范圍不同，進一步導致儲能模塊內的溫度不均勻。

3、現有的儲能模塊上存在進出風口，便于內部的熱量排出，但進出風口均處于固定位置，無法對內部的電池模組進行充分散熱，進而導致儲能模塊內部溫度不均勻，同時還會加劇內部的某些零件的熱應力，如此不僅會加速電池老化甚至導致熱失控，嚴重時還影響儲能裝置的安全性和使用壽命。

技術實現思路

1、為了克服上述背景技術中所提出的缺點，本發明提供了一種光伏電站用的戶外儲能裝置。

2、技術方案是：一種光伏電站用的戶外儲能裝置，包括有儲存殼，所述儲存殼固接有固定殼和流風殼，所述固定殼與所述流風殼固接，所述儲存殼內設置有均勻分布的電池組，所述流風殼上設置有均勻分布且均與所述儲存殼連通的出風口，所述儲存殼內設置有對稱分布的排風腔，所述排風腔上設置有間隔分布且均與所述儲存殼連通的排風口，所述儲存殼內固接有均勻分布的隔離板，所述流風殼和均勻分布的所述隔離板將所述儲存殼分隔為均勻分布的若干個腔室，且每個腔室內有且僅有一個所述電池組，所述固定殼上設置有用于向所述儲存殼內排風的供風機構，所述流風殼上設置有與所述出風口數量一致的控制組件，所述控制組件用于改變相鄰所述出風口的流通面積。

3、進一步地，所述隔離板的下側設置有傾斜面，且所述隔離板上傾斜面由靠近所述流風殼一側至靠近對應的所述排風腔的一側逐漸向上傾斜。

4、進一步地，所述控制組件包括：

5、調節板，滑動連接于所述流風殼上，所述調節板用于遮擋相鄰的所述出風口；

6、動力件，安裝于所述流風殼上，所述動力件用于帶動所述調節板移動，所述出風口處安裝有第一溫度檢測器。

7、進一步地，所述流風殼上固接有與所述出風口一一對應的散氣板。

8、進一步地，所述散氣板的上側固接有支撐架，所述支撐架與相鄰的所述電池組固接。

9、進一步地，所述供風機構包括有：

10、吸風殼，固接于所述固定殼的一側，所述吸風殼固接并連通有混流筒；

11、出風殼，固接于所述固定殼的另一側，所述出風殼固接并連通有兩個回流筒，所述混流筒與所述流風殼之間和所述回流筒與相鄰的所述排風腔之間均連通有連接殼。

12、進一步地，還包括有：

13、調控機構，設置于所述固定殼上，用于使所述回流筒內空氣回流至所述混流筒內，所述調控機構包括有：

14、分流活塞，具有兩個，分別滑動連接于相鄰所述回流筒內，所述回流筒與所述吸風殼連通；

15、滑動架，滑動連接于兩個所述分流活塞上，并與所述固定殼滑動連接；

16、監測器，安裝于所述固定殼；

17、第一電動推桿，安裝于所述固定殼上，所述第一電動推桿的伸縮端與所述滑動架固接。

18、進一步地，還包括有：

19、第二電動推桿，具有兩個，均安裝于所述滑動架內，所述第二電動推桿的伸縮端與相鄰的所述分流活塞固接，所述連接殼內安裝有第二溫度檢測器。

20、進一步地，所述散氣板的下側固接有間隔分布的分流條。

21、進一步地，所述隔離板的上側固接有隔熱板。

22、利用上述技術方案產生的有益效果為：本發明通過所有的隔離板和流風殼將所有的電池組進行隔斷，減少相鄰兩個電池組之間熱量的傳遞，并利用冷氣對電池組的整體進行熱交換，使電池組表面的溫度降低，提高對儲存殼的散熱效果，同時對每個電池組進行單獨降溫，同時保證儲存殼內溫度的均勻分布。

23、本發明通過散氣板對進入儲存殼內的熱氣進行導流，便于氣體均勻向上流動，使電池組被冷氣均勻降溫，從而提高對電池組進行降溫的效果。

24、本發明通過第一電動推桿對分流活塞的位置進行調整，如此實現連接殼內的一部分熱氣排入混流筒內，使混流筒內的熱氣和冷氣相結合，對進入儲存殼內的氣體進行預熱，避免外界過冷的氣體直接對電池組進行降溫，而導致電池組的溫度過低，從而造成電池組的損傷。

25、本發明通過連接殼內的第二溫度檢測器對進入儲存殼內的冷氣與排出儲存殼的熱氣的溫度進行檢測，并利用第二電動推桿對分流活塞的位置進行微調，改變混流筒內混合氣體的溫度，進一步降低冷氣對電池組造成的損傷。本發明通過根據外界的溫度變化，調控出風殼的風機的工作功率，從而改變儲存殼的壓力環境，當處于正壓時，有效減少外部冷氣通過縫隙進入儲存殼內腔室的量，減少熱量的流失，從而實現對儲存殼的保溫；當處于負壓時，增強腔體內的空氣流動，促進熱量的快速排出。

技術特征：

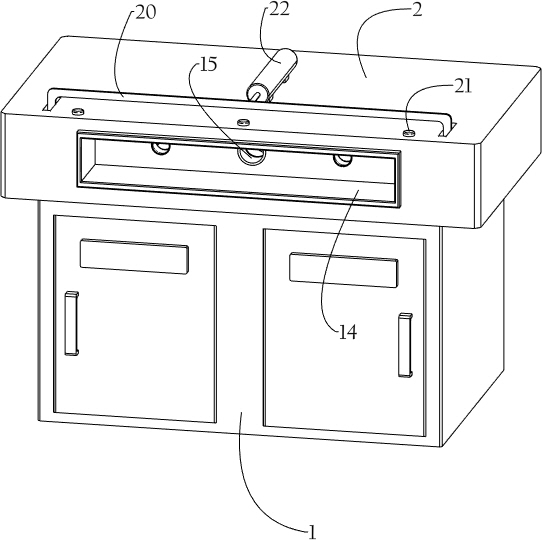

1.一種光伏電站用的戶外儲能裝置，其特征在于，包括有儲存殼（1），所述儲存殼（1）固接有固定殼（2）和流風殼（3），所述固定殼（2）與所述流風殼（3）固接，所述儲存殼（1）內設置有均勻分布的電池組（4），所述流風殼（3）上設置有均勻分布且均與所述儲存殼（1）連通的出風口（5），所述儲存殼（1）內設置有對稱分布的排風腔（6），所述排風腔（6）上設置有間隔分布且均與所述儲存殼（1）連通的排風口（7），所述儲存殼（1）內固接有均勻分布的隔離板（8），所述流風殼（3）和均勻分布的所述隔離板（8）將所述儲存殼（1）分隔為均勻分布的若干個腔室，且每個腔室內有且僅有一個所述電池組（4），所述固定殼（2）上設置有用于向所述儲存殼（1）內排風的供風機構，所述流風殼（3）上設置有與所述出風口（5）數量一致的控制組件，所述控制組件用于改變相鄰所述出風口（5）的流通面積。

2.根據權利要求1所述的一種光伏電站用的戶外儲能裝置，其特征在于，所述隔離板（8）的下側設置有傾斜面，且所述隔離板（8）上傾斜面由靠近所述流風殼（3）一側至靠近對應的所述排風腔（6）的一側逐漸向上傾斜。

3.根據權利要求1所述的一種光伏電站用的戶外儲能裝置，其特征在于，所述控制組件包括：

4.根據權利要求1所述的一種光伏電站用的戶外儲能裝置，其特征在于，所述流風殼（3）上固接有與所述出風口（5）一一對應的散氣板（11）。

5.根據權利要求4所述的一種光伏電站用的戶外儲能裝置，其特征在于，所述散氣板（11）的上側固接有支撐架（12），所述支撐架（12）與相鄰的所述電池組（4）固接。

6.根據權利要求1所述的一種光伏電站用的戶外儲能裝置，其特征在于，所述供風機構包括有：

7.根據權利要求6所述的一種光伏電站用的戶外儲能裝置，其特征在于，還包括有：

8.根據權利要求7所述的一種光伏電站用的戶外儲能裝置，其特征在于，還包括有：

9.根據權利要求4所述的一種光伏電站用的戶外儲能裝置，其特征在于，所述散氣板（11）的下側固接有間隔分布的分流條（24）。

10.根據權利要求4所述的一種光伏電站用的戶外儲能裝置，其特征在于，所述隔離板（8）的上側固接有隔熱板（13）。

技術總結
本發明涉及戶外儲能散熱技術領域，尤其涉及一種光伏電站用的戶外儲能裝置。包括有儲存殼，所述儲存殼固接有固定殼和流風殼，所述儲存殼內設置有均勻分布的電池組，所述流風殼上設置有均勻分布的出風口，所述儲存殼內設置有對稱分布的排風腔，所述排風腔上設置有間隔分布的排風口，所述儲存殼內固接有均勻分布的隔離板，所述流風殼和均勻分布的所述隔離板將所述儲存殼分隔為若干個腔室。本發明通過所有的隔離板和流風殼將所有的電池組進行隔斷，減少相鄰兩個電池組之間熱量的傳遞，并利用冷氣對電池組的整體進行熱交換，提高對儲存殼的散熱效果，同時對每個電池組進行單獨降溫，同時保證儲存殼內溫度的均勻分布。

技術研發人員：魏浩東,王萬旗,秦琪,馮滕滕,張欣欣,劉元林,孫少閣
受保護的技術使用者：山東諾銘智慧電力能源有限公司
技術研發日：
技術公布日：2025/4/24
