本發明涉及電氣設備領域，具體涉及一種便捷式配電柜。

背景技術：

配電柜(箱)分動力配電柜(箱)和照明配電柜(箱)、計量柜(箱)，是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。

在現有的技術中，配電柜中都要安裝電器元件，但大多都將安裝板置于柜體內壁，由于安裝板需要用多顆螺釘固定在柜體內壁，在安裝拆卸安裝板的時候需要拆裝多顆螺釘很麻煩，所以安裝修理電器元件很不方便。為此，申請號為201520149180.x公開了一種配電柜，包括柜體和安裝在柜體內壁的安裝板，所述柜體的內壁設有凸起，所述安裝板一端與所述凸起的側端面抵設，另一端通過螺釘固定在柜體內壁上。但是該種配電柜在修理時，還需要將安裝板拆卸下來進行修理，操作不便。

目前的配電柜一般都是固定不動的，當需要移動時，還需要通過專門的轉運設備來移動，或者人工搬運，非常不便。為此，申請號為cn201420762000.0公開了一種移動式配電柜，包括柜體，該柜體的下部設有至少3輪子，所述移動式配電柜還包括有至少2套位于該柜體的不同側壁上的止滑裝置，每套止滑裝置包括：固定于該柜體的側壁上的滑套，滑動設置于該滑套內的定位樁，螺接于該滑套的側壁上的調節螺釘，且該定位樁的下端呈尖體狀。但是該種配電柜需要設置多個滾輪，且在外部設置定位樁，結構復雜不說，穩定性也較差。

技術實現要素：

本發明的目的在于提供一種便捷式配電柜，以解決現有技術中導致的上述多項缺陷。

一種便捷式配電柜，包括柜體，所述柜體的正面和背面分別鉸接有前柜門和后柜門，所述柜體內安裝有安裝支架，所述安裝支架“口”字形的外框架和橫向支架，所述外框架的兩側設有豎向的安裝孔，所述橫向支架通過螺栓連接在安裝孔上，所述柜體的右側設有側門，側門的頂端與柜體鉸接，側門的內側設有支撐座，支撐座上轉動連接有滾輪，側門的外側鉸接有支撐桿，支撐桿的另一端設有抵接塊，側門上方的柜體上設有與抵接塊配合的凹槽。

優選的，所述側門上方的柜體上設有凹陷部。

優選的，所述前柜門和后柜門上均設置有視窗。

優選的，所述柜體的頂部設有自帶電源的警示燈。

優選的，所述柜體的底部設有散熱風扇，所述散熱風扇上方的柜體內壁上安裝有隔板，隔板上設有透氣孔。

優選的，所述柜體的頂部內壁上設有溫度傳感器，前柜門上設有顯示器，溫度傳感器與顯示器連接。

優選的，所述視窗的數量為4-6個。

本發明的優點在于：本發明通過優化柜體設計，在柜體的正面和背面分別設置有前柜門和后柜門，當需要進行維修時，可根據需要打開任意柜門進行維修，相比傳統的拆卸安裝支架來說，方便了很多，且提高了維修效率；本發明同時對安裝電氣設備的安裝支架結構做了優化，通過設置的豎向的安裝孔，人們可根據需要調節橫向支架的高度和相鄰橫向支架之間的距離；所述側門可在需要移動時打開，此時將柜體傾斜，配以滾輪，實現了對柜體的移動，省去了搬運裝置，移動高效，操作方便；整體結構緊湊，滾輪采用隱蔽式的結構設計，不占用空間。

附圖說明

圖1為本發明的實施例1的結構示意圖。

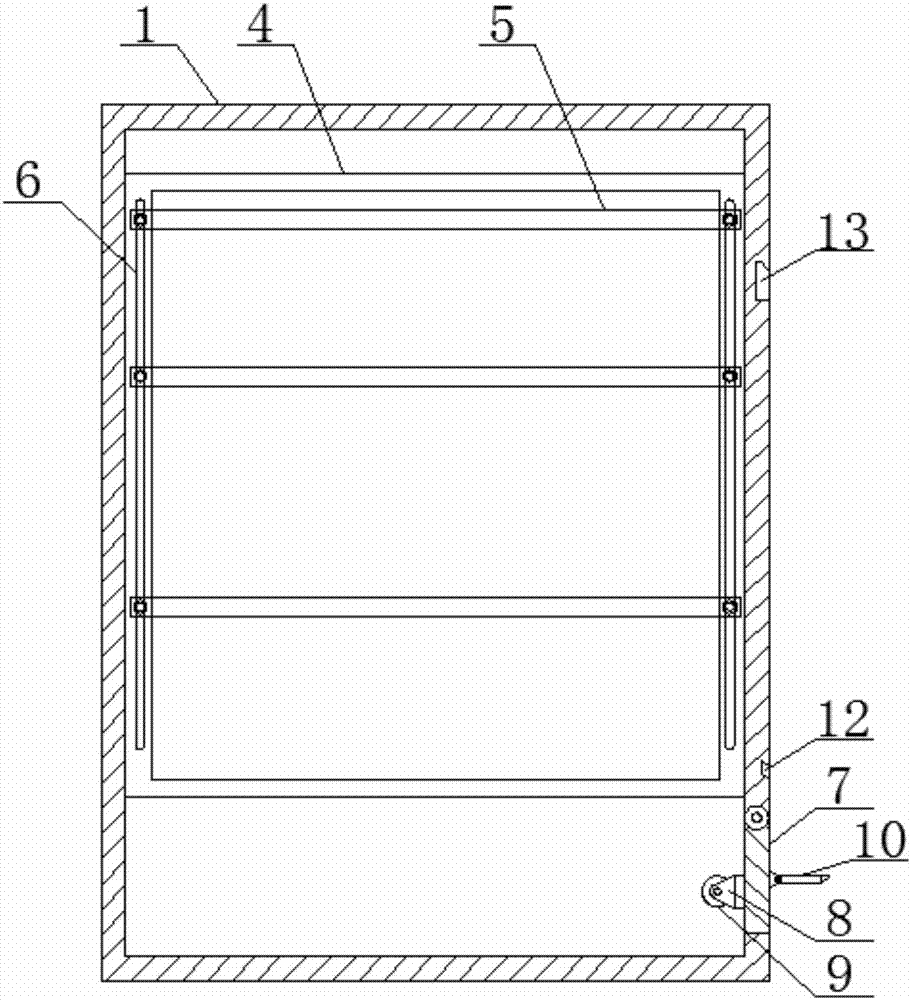

圖2為本發明的實施例1的內部結構示意圖。

圖3為本發明的實施例2的結構示意圖。

圖4為本發明的實施例2的內部結構示意圖。

圖5為本發明中支撐桿的結構示意圖。

圖6本發明中隔板的俯視圖。

其中，1-柜體，2-前柜門，3-后柜門，4-外框架，5-橫向支架，6-安裝孔，7-側門，8-支撐座，9-滾輪，10-支撐桿，11-抵接塊，12-凹槽，13-凹陷部，14-視窗，15-警示燈，16-散熱風扇，17-隔板，18-透氣孔，19-溫度傳感器，20-顯示器。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

實施例1：

如圖1、圖2、圖5和圖6所示，一種便捷式配電柜，包括柜體1，所述柜體1的正面和背面分別鉸接有前柜門2和后柜門3，所述柜體1內安裝有安裝支架，所述安裝支架“口”字形的外框架4和橫向支架5，所述外框架4的兩側設有豎向的安裝孔6，所述橫向支架5通過螺栓連接在安裝孔5上，所述柜體1的右側設有側門7，側門7的頂端與柜體1鉸接，側門7的內側設有支撐座8，支撐座8上轉動連接有滾輪9，側門7的外側鉸接有支撐桿10，支撐桿10的另一端設有抵接塊11，側門7上方的柜體1上設有與抵接塊11配合的凹槽12。

值得注意的是，所述側門7上方的柜體1上設有凹陷部13，可當做抓手來用，方便扶住柜體1。

在本實施例中，所述前柜門2和后柜門3上均設置有視窗14，所述視窗14的數量為4-6個，可用于觀察柜體1內的電氣設備的運轉情況，所述柜體1的頂部設有自帶電源的警示燈15，可發出紅色的警示信號，提醒人們。

實施例2：

如圖3至圖6所示，一種便捷式配電柜，包括柜體1，所述柜體1的正面和背面分別鉸接有前柜門2和后柜門3，所述柜體1內安裝有安裝支架，所述安裝支架“口”字形的外框架4和橫向支架5，所述外框架4的兩側設有豎向的安裝孔6，所述橫向支架5通過螺栓連接在安裝孔5上，所述柜體1的右側設有側門7，側門7的頂端與柜體1鉸接，側門7的內側設有支撐座8，支撐座8上轉動連接有滾輪9，側門7的外側鉸接有支撐桿10，支撐桿10的另一端設有抵接塊11，側門7上方的柜體1上設有與抵接塊11配合的凹槽12。

值得注意的是，所述側門7上方的柜體1上設有凹陷部13，可當做抓手來用，方便扶住柜體1。

在本實施例中，所述前柜門2和后柜門3上均設置有視窗14，所述視窗14的數量為4-6個，可用于觀察柜體1內的電氣設備的運轉情況，所述柜體1的頂部設有自帶電源的警示燈15，可發出紅色的警示信號，提醒人們。

在本實施例中，所述柜體1的底部設有散熱風扇16，用于對柜體1內部進行散熱，所述散熱風扇16上方的柜體1內壁上安裝有隔板17，隔板17上設有透氣孔18，散熱風扇16側面上的柜體1上設有進氣孔，所述柜體1的頂部內壁上設有溫度傳感器19，前柜門2上設有顯示器20，溫度傳感器19與顯示器20連接，溫度傳感器19可檢測柜體1內的溫度情況并顯示在顯示器20上供人們查看。

基于上述，本發明通過優化柜體設計，在柜體1的正面和背面分別設置有前柜門2和后柜門3，當需要進行維修時，可根據需要打開任意柜門進行維修，相比傳統的拆卸安裝支架來說，方便了很多，且提高了維修效率；本發明同時對安裝電氣設備的安裝支架結構做了優化，通過設置的豎向的安裝孔6，人們可根據需要調節橫向支架5的高度和相鄰橫向支架5之間的距離；所述側門7可在需要移動時打開，此時將柜體1傾斜，配以滾輪9，實現了對柜體1的移動，省去了搬運裝置，移動高效，操作方便；整體結構緊湊，滾輪13采用隱蔽式的結構設計，不占用空間。

由技術常識可知，本發明可以通過其它的不脫離其精神實質或必要特征的實施方案來實現。因此，上述公開的實施方案，就各方面而言，都只是舉例說明，并不是僅有的。所有在本發明范圍內或在等同于本發明的范圍內的改變均被本發明包含。
