本發明涉及一種小型直流繼電器和輕觸按鍵控制的電子電路組成的電動機開關。

背景技術：

現代生產的各種電動機，通常使用交流接觸器等開關控制電動機的啟閉，簡單的還有使用閘刀開關直接進行電動機的啟閉控制。

技術實現要素：

本發明的目的，就是提供一種小型直流繼電器和輕觸按鍵控制的電子開關電路組成的電動機開關。

實現本發明目的技術措施，是用阻容降壓電路、整流橋和濾波穩壓電路組成專用的低壓直流電源，使用只能通過微弱電流的所謂“輕觸按鍵”控制的電子電路驅動小型直流繼電器的動作，完成電動機的啟閉過程。

附圖說明：

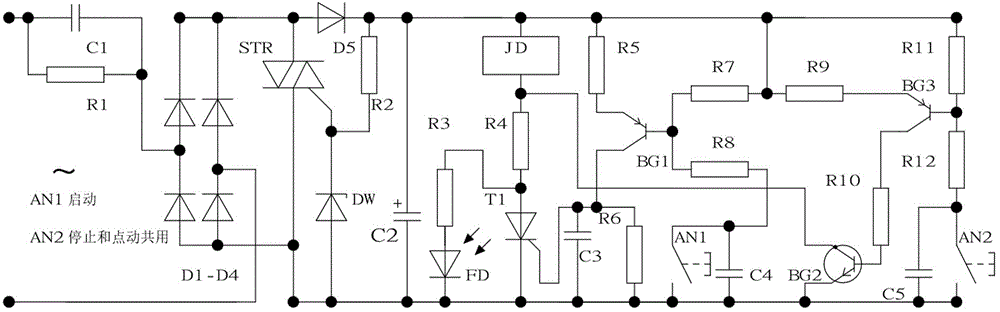

圖1為獨立的啟動鍵與停止、點動復用鍵結合控制的電子電路圖；

圖2為啟動、停止與點動鍵分別獨立控制的開關電路圖；

圖3為小型直流繼電器和輕觸按鍵組成的三相電動機開關電路圖；

各圖中的符號統一標注說明如下：

C1和R1為降壓電容和電阻；C2為濾波電容；D1～D5為整流管；DW為穩壓管；STR為雙向可控硅；T1為可控硅；FD為發光管；BG1～BG5為晶體管；AN1～AN3為輕觸按鍵；JD和JD1、JD2為繼電器線圈；R2～R12為電阻；C3～C6為電容；～為交流電源。

具體實施方式：

以下結合附圖進一步介紹本發明的具體實施方式：

實施例一：獨立的啟動鍵與停止、點動復用鍵結合控制的電子電路

在圖1的電路中，接通電動機電源后，專用的低壓直流電源開始工作；按動AN1，可控硅T1導通，繼電器JD吸合，電動機開啟運轉；點動AN2，T1因被AN2短接而截止，在松開AN2時JD釋放，電動機停止工作。

本例的AN2兼作停止和點動鍵：按動一下即停（實質等于電動機運行時間增加了AN2從按動到松開的瞬間），反復按動即可起到點動的作用。

實施例二：啟動、停止與點動鍵分別獨立的電子電路

圖2是用受BG2和BG3等組件組成的雙穩態電路驅動的BG4取代圖1中可控硅的作用，用AN1和AN2聯合操縱雙穩態電路，控制電動機的啟閉，而用AN3獨立進行電動機的點動，兩者動作互無影響關聯。

實施例三：小型直流繼電器和輕觸按鍵組成的三相電動機開關電路

本例與實施例一同樣用AN2兼作點動和停止的按鍵：按動一下即停，可反復進行點動，不同的是增加一個繼電器，就完成了三相電動機的啟、閉或點動的功能（三相電動機的一相始終連接或利用單獨的開關先行接通電源）。
