本發明涉及可實現零功率試驗的直流融冰兼svc的主回路及設置方法。
背景技術：

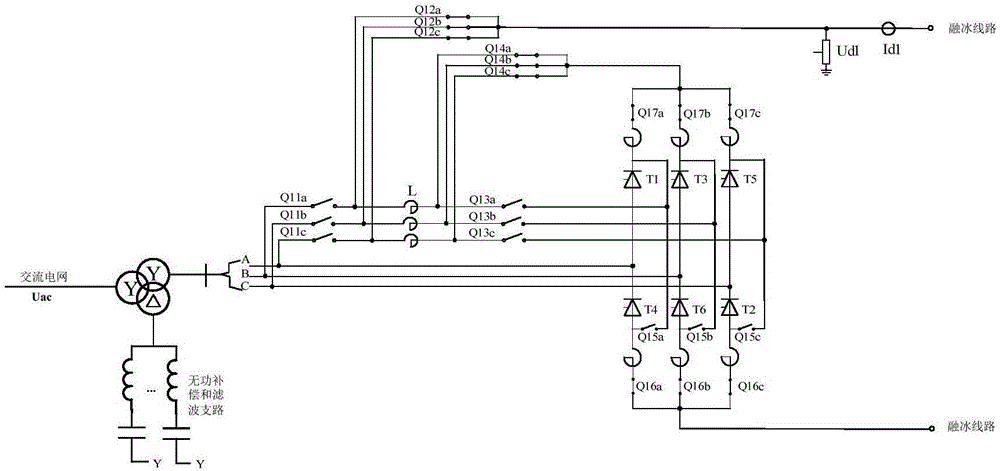

：近年來，隨著極端天氣的增多，線路結冰、倒塔嚴重影響了社會經濟生活。直流融冰有著電源容量需求小、操作簡單等優點，越來越廣泛地得到應用。在融冰裝置不融冰時，可以切換到svc(staticvarcompensator：高壓靜止型動態無功補償裝置)工作方式，穩定電網電壓。每年需要融冰的時間不長，融冰裝置長期以svc方式運行。然而，融冰裝置在svc方式運行時，無法檢查直流側刀閘和融冰母線的電壓電流耐受能力，由于無法檢測融冰裝置的狀態性能，從而不能及時發現故障或隱患，無法保證融冰裝置在需要融冰的時候能夠可靠地投入運行。技術實現要素：針對上述問題，本發明提供可實現零功率試驗的直流融冰兼svc的主回路及設置方法，在不改變外部接線情況下實現融冰、零功率試驗和svc三種運行模式的靈活切換，可保證融冰裝置在需要融冰的時候能夠可靠地投入運行。為實現上述技術目的，達到上述技術效果，本發明通過以下技術方案實現：可實現零功率試驗的直流融冰兼svc的主回路，包括與交流電網相連的三相三繞組換流變壓器，三相三繞組換流變壓器的一個副邊連接有無功補償和濾波設備，其特征在于，三相三繞組換流變壓器的另一個副邊分別連接有6脈動換流器、以及分別與a、b、c三相相對應的隔離刀閘q11a、q11b、q11c；所述6脈動換流器包括串聯連接的晶閘管t1和t4、串聯連接的晶閘管t3和t6、串聯連接的晶閘管t5和t2；隔離刀閘q11a、q11b和q11c和一條融冰線路之間串聯有分別與a、b、c三相相對應的隔離刀閘q12a、q12b和q12c；隔離刀閘q11a、q11b和q11c還分別與相控電抗器l的一端串聯，相控電抗器l的另一端分別連接有與a、b、c三相相對應的隔離刀閘q13a、q13b和q13c，以及與a、b、c三相相對應的隔離刀閘q14a、q14b和q14c，隔離刀閘q14a、q14b和q14c分別通過與a、b、c三相相對應的隔離刀閘q17a、q17b和q17c與晶閘管t1、t3和t5相連，晶閘管t4、t6和t2分別通過與a、b、c三相相對應的隔離刀閘q16a、q16b和q16c與另一條融冰線路相連，q17a和q16a之間還設置有與t1和t4并聯的隔離刀閘q15a，q17b和q16b之間還設置有與t3和t6并聯的隔離刀閘q15b，q17c和q16c之間還設置有與t5和t2并聯的隔離刀閘q15c，q17a和q15a的連接端、q17b和q15b的連接端、q17c和q15c的連接端分別與q13a、q13b和q13c相連。優選，t1和t4的連接端、t3和t6的連接端、t5和t2的連接端分別與三相三繞組換流變壓器的另一個副邊的a、b、c三相相連。優選，t1、t3、t5的陰極分別與q17a、q17b和q17c相連，t4、t6、t2的陽極分別與q16a、q16b和q16c相連。相對應的，可實現零功率試驗的直流融冰兼svc的主回路設置方法，其特征在于，當進行零功率試驗時：斷開q11a、q11b、q11c、q13a、q13b、q13c、q15a、q15b、q15c；閉合q12a、q12b、q12c、q14a、q14b、q14c、q16a、q16b、q16c、q17a、q17b、q17c。當進行融冰時：斷開q11a、q11b、q11c、q13a、q13b、q13c、q15a、q15b、q15c；閉合q12a、q12b、q12c、q14a、q14b、q14c、q16a、q16b、q16c、q17a、q17b、q17c。當進行svc方式運行時：斷開q12a、q12b、q12c、q14a、q14b、q14c、q16b、q16c、q17a、q17b、q17c；閉合q11a、q11b、q11c、q13a、q13b、q13c、q15a、q15b、q15c。本發明的有益效果是：零功率試驗是在不接入融冰線路情況下檢查直流融冰裝置直流電流控制功能，可檢查換流閥、直流側刀閘和融冰母線的電壓電流耐受能力，主要包括直流融冰裝置起停試驗、手動緊急停運試驗、保護跳閘試驗和大電流試驗等。主回路利用相控電抗器作為直流負載，通過隔離刀閘的分合操作，實現融冰、零功率試驗和svc三種運行模式的靈活切換，可保證融冰裝置在需要融冰的時候能夠可靠地投入運行。附圖說明圖1是本發明可實現零功率試驗的直流融冰兼svc的主回路示意圖；圖2是本發明融冰運行或零功率試驗時的電路示意圖；圖3是本發明svc運行時的電路示意圖。具體實施方式下面結合附圖和具體的實施例對本發明技術方案作進一步的詳細描述，以使本領域的技術人員可以更好的理解本發明并能予以實施，但所舉實施例不作為對本發明的限定。如圖1所示，可實現零功率試驗的直流融冰兼svc的主回路，包括與交流電網相連的三相三繞組換流變壓器，三相三繞組換流變壓器的一個副邊(圖1中的下側)連接有無功補償和濾波設備，三相三繞組換流變壓器的另一個副邊(圖1中的右側)分別連接有6脈動換流器、以及分別與a、b、c三相相對應的隔離刀閘q11a、q11b、q11c。所述6脈動換流器包括串聯連接的晶閘管t1和t4、串聯連接的晶閘管t3和t6、串聯連接的晶閘管t5和t2，t4的陰極和t1的陽極相連，t6的陰極和t3的陽極相連，t2的陰極和t5的陽極相連。隔離刀閘q11a、q11b和q11c和一條融冰線路之間串聯有分別與a、b、c三相相對應的隔離刀閘q12a、q12b和q12c，需說明的是：為了體現a、b、c三相，每個隔離刀閘都包括a、b、c三相，即名稱后面加上對應的a、b和c進行區分，其中，a相的器件相連、b相的器件相連、c相的器件相連，比如，隔離刀閘q11a、q11b和q11c和一條融冰線路之間串聯有分別與a、b、c三相相對應的隔離刀閘q12a、q12b和q12c，即q11a與q12a相連，q11b與q12b相連，q11c與q12c相連，后續不在贅述，可參照圖1所示，其中，udl和idl是直流線路電壓和直流線路電流。隔離刀閘q11a、q11b和q11c還分別與相控電抗器l的一端串聯，相控電抗器l的另一端分別連接有與a、b、c三相相對應的隔離刀閘q13a、q13b和q13c，以及與a、b、c三相相對應的隔離刀閘q14a、q14b和q14c，隔離刀閘q14a、q14b和q14c分別通過與a、b、c三相相對應的隔離刀閘q17a、q17b和q17c與晶閘管t1、t3和t5相連，晶閘管t4、t6和t2分別通過與a、b、c三相相對應的隔離刀閘q16a、q16b和q16c與另一條融冰線路相連。q17a和q16a之間還設置有與t1和t4并聯的隔離刀閘q15a，q17b和q16b之間還設置有與t3和t6并聯的隔離刀閘q15b，q17c和q16c之間還設置有與t5和t2并聯的隔離刀閘q15c，q17a和q15a的連接端、q17b和q15b的連接端、q17c和q15c的連接端分別與q13a、q13b和q13c相連。q15a并聯在t1和t4的兩端，q15b并聯在t3和t6的兩端，q15c并聯在t5和t2的兩端。如圖1所示，t1和t4的連接端、t3和t6的連接端、t5和t2的連接端分別與三相三繞組換流變壓器的另一個副邊的a、b、c三相相連，t1、t3、t5的陰極分別與q17a、q17b和q17c相連，t4、t6、t2的陽極分別與q16a、q16b和q16c相連。在一次主回路上配置7把隔離刀閘和相控電抗器，通過操作隔離刀閘的分合在融冰、svc和零功率試驗三種運行方式之間靈活切換。具體如下：當進行零功率試驗時：斷開q11a、q11b、q11c、q13a、q13b、q13c、q15a、q15b、q15c；閉合q12a、q12b、q12c、q14a、q14b、q14c、q16a、q16b、q16c、q17a、q17b、q17c。當進行融冰時：斷開q11a、q11b、q11c、q13a、q13b、q13c、q15a、q15b、q15c；閉合q12a、q12b、q12c、q14a、q14b、q14c、q16a、q16b、q16c、q17a、q17b、q17c。當進行svc方式運行時：斷開q12a、q12b、q12c、q14a、q14b、q14c、q16b、q16c、q17a、q17b、q17c；閉合q11a、q11b、q11c、q13a、q13b、q13c、q15a、q15b、q15c。融冰和零功率試驗方式下，回路中隔離刀閘的分合位一致，零功率試驗的裝置通流能力介于最小運行電流和額定電流之間，最小運行電流取10％額定電流。在一次主回路中配置q11～q17(每個隔離刀閘均包括a、b、c三相)七把模式轉換隔離刀閘和相控電抗器l，通過對這七把隔離刀閘的分、合操作來實現一次系統結構的切換，在融冰、零功率試驗和svc三種模式之間靈活轉換。以與換流變壓器y繞組連接的6脈動閥組為例，在融冰、零功率試驗和svc三種運行模式下，各組隔離開關的分合位置分別如下表所示。刀閘融冰模式零功率試驗svc模式q11分分合q12合合分q13分分合q14合合分q15分分合q16合合分q17合合分當q11～q17操作到相應的分合位之后，就進入到對應的工作模式。通過改變隔刀位置改變工作模式，減少現場解接線的工作量，大大提高操作的便利性。在不改變外部接線的情況下，靈活的實現融冰、svc和零功率試驗三種運行方式，與現有技術相比，1、專利“直流融冰的主回路設置方法”(專利號zl200910025721.7)，公開了一種12脈動融冰裝置的主回路設置方法，其不具備svc和零功率試驗功能。2、專利“一種12脈動融冰裝置的主回路設置方法”(專利號zl201210165709.8)，公開了一種12脈動融冰裝置的主回路設置方法，其具備融冰和svc的模式轉換功能，但不具備零功率試驗功能。3、專利201210168879.1公開了一種12脈動晶閘管換流閥組的結構變換配置方法，201210168878.7公開了一種雙6脈動晶閘管換流閥組的結構變換配置方法，而本專利是單6脈動晶閘管換流閥組的結構變換配置方法，在主回路結構上有明顯不同。本發明的有益效果是：零功率試驗是在不接入融冰線路情況下檢查直流融冰裝置直流電流控制功能，可檢查換流閥、直流側刀閘和融冰母線的電壓電流耐受能力，主要包括直流融冰裝置起停試驗、手動緊急停運試驗、保護跳閘試驗和大電流試驗等。主回路利用相控電抗器作為直流負載，通過隔離刀閘的分合操作，實現融冰、零功率試驗和svc三種運行模式的靈活切換，可保證融冰裝置在需要融冰的時候能夠可靠地投入運行。以上僅為本發明的優選實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或者等效流程變換，或者直接或間接運用在其他相關的
技術領域：
，均同理包括在本發明的專利保護范圍內。當前第1頁12
