本發明涉及一種用于電動機的差分構造軸和相應的電動機本身。本發明還涉及一種用于機動車的驅動系統，其配備有根據本發明的電動機以及相應的機動車本身。

背景技術：

由DE 10 2010 022 621 A1公開了一種用于電動總成的轉子軸，其以差分構造方式制造。轉子軸包括管形的中間部件，在其端部上置中地分別容納了一個連接部件。連接部件分別包括一個蓋部件，軸承座中央地從蓋部件延伸。在連接部件的徑向外部的區域中分別形成一個軸向止擋部，管形的中間部件的相應的端部抵靠在其上。在與相應的連接件一體地形成的徑向環繞的面上，連接件與管形的中間部件通過焊接彼此連接。

文獻DE 103 19 629 A1公開了一種軸轂連接，其中，在軸的銷端部上容納有多個齒輪。在軸和齒輪之間存在收縮座，其確保適合于接收轉矩負載的機械連接。

技術實現要素：

在許多技術領域中存在對電動機的需求，其在保持相同的或者減小的構造尺寸的情況中提供更多的驅動功率。在此也要求對可靠性和節省重量的較高標準。此外對電動機產生這樣的要求，在電動機中集成有特殊應用的附加功能。此外，爭取達到簡單并進而抗故障的可生產性，其也提供了經濟向方面的較高的標準。這種類型的要求在機動車技術的領域中，例如在電動車輛或者混合動力車輛的領域中的特別的范疇中提出。本發明的目的在于提出一種用于在電動機中的轉子的改進的軸，其提升了其功率能力并且滿足了上述要求。

該描繪的目的通過用于電動機的根據本發明的差分構造軸實現。該差分構造軸包括管部件，該管部件設計用于將多個轉子部件、例如電機疊片組固定在其外表面上。該管部件和在其上安裝的轉子部件定義了在電動機中的轉子的外直徑。在管部件的端部上分別容納有一個銷部件，其基本上設計成圓形。銷部件又在其端部上具有軸承座，該軸承座能分別圍繞轉子軸線旋轉地容納在軸承中。銷部件和管部件基本上設計成圍繞轉子軸旋轉對稱并且相應對齊地布置。

銷部件分別在徑向外部的區域中具有連接區域，通過連接區域建立了至管部件的穩定的連接。在管部件和銷部件之間的穩定的連接適用于接收在電動機的確定的運行中預期的轉矩負載或者扭矩負載。根據本發明，在至少一個銷部件的情況中在轉子軸線和連接區域之間存在端面壁，其基本上環形的設計。端面壁將處于徑向外部的連接區域與處于徑向內部的過渡區域連接，該過渡區域過渡到軸承座中。在軸承座的區域中，也就是處于徑向內部的并進而相鄰于過渡區域的區域中，端面壁具有第一壁厚。在相鄰于連接區域的處于徑向外部的過渡部處，端面壁具有第二壁厚。根據本發明，第一壁厚超過第二壁厚。

端面壁的徑向向外減小的壁厚提供了對于至少一個銷部件抵抗在電動機運行中出現的機械和熱負載的高標準的穩定性。同時，由此降低了銷部件處于徑向外部的質量并且使銷部件圍繞轉子軸線的慣性力矩最小化。這允許在減小的或者至少保持相同的機械負載的情況中設計出具有提高的外直徑的至少一個銷部件。至少一個銷部件的外直徑基本上與管部件的管直徑相符。提高的管直徑允許在保持相同的轉子直徑的情況中使用較為平坦的轉子部件，該轉子部件安裝在管部件的外表面上。與定子出現電磁交互作用的轉子部件因此較輕，并且其值相對于轉子圍繞轉子軸線的慣性力矩較小。至少一個銷部件與管部件以及在其上安裝的轉子部件的共同作用導致這樣的轉子，其在保持相同的轉子直徑的情況中具有圍繞轉子軸線的極大降低的慣性力矩。圍繞轉子軸線的降低的慣性力矩確保了電動機的動態啟動特性并降低了軸承的機械負載，在該軸承中容納有軸承座。這允許使用較小的、較輕的和成本較低廉的軸承，其承受較低的負載還有較小的磨損。此外，差分構造軸的各個組件能夠以較經濟的方式單獨地制造并且能夠簡單地裝配。總體上，通過根據本發明的差分構造軸降低了電動機的總質量，改善了其運行特性。各個組件能夠單獨地制造，從而簡化了差分構造軸的生產。

在根據本發明的一個優選的設計方案中，端面壁的第一壁厚到第二壁厚的過渡部從至少一個銷部件開始基本上連續地和/或單調地設計。通過在徑向方向上向外地連續和/或單調地減小的壁厚，在銷部件的離心負載的情況中確保了在端面壁中、在至軸承座的過渡區域中和至連接區域的過渡區域中的基本上均勻的應力分布，其中避免了在具有跳躍形的或者階梯類型變化的壁厚的區域中的機械應力峰值。在至少一個銷部件中的均勻的機械應力分布允許了非常充分地利用銷部件所使用的材料的強度和差分構造軸的改善的輕結構設計。

在根據本發明的另一個優選的設計方案中，在至少一個銷部件的情況中，端面壁的處于軸向內部的側面、也即是面對管部件的內腔的側面相對于轉子軸線具有小于90°的傾斜角度。端面壁的處于軸向外部的側面、也就是背離管部件的內腔的側面基本上平行于徑向方向。因此，端面壁在橫截面中設計成軸向向外傾斜的。在差分構造軸的離心負載的情況中，由此在管部件上在軸向方向上引發拉伸負載，通過其使得在管部件的軸向內部的區域中的進行展平的變形最小化。該降低了的進行展平的管部件變形導致在至少一個銷部件和管部件之間的減小的剝離應力。這總體上導致在管部件和至少一個銷部件之間的連接的去載荷，這又允許改善地充分利用材料特性并進而允許差分構造軸的改進的輕結構。

此外，在根據本發明的差分構造軸中，在管部件和至少一個銷部件之間設計有間隙配合或者過渡配合，尤其是容易的(leichte)間隙或者過渡配合。間隙或者過渡配合允許至少一個銷部件在管部件上的簡單的裝配，其中不需要例如像在建立壓力配合的情況中的高成本的工具。管部件和至少一個銷部件能夠生產作為車削部件，從而能夠以較小的成本較高的精度來制造間隙配合和過渡配合。此外，作為車削部件的制造提供了高的表面質量，從而也能夠在間隙配合或者過渡配合的情況中簡單地獲得較小的公差。由此，總體上進一步提高了根據本發明的解決方案的經濟性。

在另一個優選的設計方案中，管部件具有基本上0.5mm至7.0mm、特別優選的是基本上1.0mm的管壁厚。在由金屬材料制成的管部件的情況中，該管壁厚優選地在0.5mm和1.5mm之間。這樣的較小的管壁厚降低了管部件的質量并進一步降低了圍繞轉子軸線的管部件的慣性力矩。由此進一步改善了電動機的動態運行特性。

此外，在要求的差分構造軸的情況中，至少一個銷部件的連接區域設計成法蘭。法蘭形成至少一個徑向向外指向的面，在該面上能夠建立與管部件的內面切入(einschnittige)的連接。

在管部件和至少一個銷部件之間的連接通過硬化的粘接材料層建立，從而使得法蘭表現為粘接法蘭。粘接材料層設計為承受在管部件的周向方向中的剪應力，其在電動機的常規運行中出現。粘接材料層還設計為承受在徑向方向中的剝離應力，其通過至少一個銷部件的不同的變形和管部件的在軸向方向上看的不同的變形導致。粘接材料層在兩個所述的應力的情況中的穩定性通過粘接材料的選擇、粘接材料層的厚度和硬化過程來確定。優選的是單組分粘接材料或者分別優選具有活化劑的雙組分粘接材料被作為粘接材料使用。粘接材料層的厚度這樣地選擇，即避免在電動機的運行中的過高的壓力負載。優選的是，粘接材料層具有至少25μm至1000μm的厚度，優選大約為50μm。與形成另外的材料配合的連接、例如焊接或者熱壓配合相比，粘接作為制造步驟能夠被極大簡化地和成本低廉地執行。由此，進一步簡化了要求的差分構造軸的制造。

另外優選地，法蘭在至少一個銷部件處具有至少5mm、優選從10mm至15mm的法蘭深度、即軸向尺寸。這樣的法蘭深度提供了在同時最小化的法蘭自身質量的情況下相對在管部件和銷部件之間的剝離應力的足夠程度的牢固性。由此至少一個銷部件上的位于徑向外部的質量最小化，并且同時確保了高度的牢固性。

根據本發明，法蘭在周向方向上具有基本上恒定的法蘭深度。這樣的法蘭能夠以簡單的方式作為具有較高精度的車削部件制造，并且實現了銷部件在管部件中的精確的對中。這樣的法蘭能夠以簡單的方式標準化地制造，這提高了根據本發明的差分構造軸在制造中的經濟性。

在要求的差分構造軸的一個優選的設計方案中，管部件具有100mm至150mm的管直徑、尤其優選的是120mm的管直徑。這種類型的管直徑在管部件的內部提供了一個內腔，其提供了用于容納機械附加組件的足夠的空間，這些機械附加組件提供了特殊應用的功能。由此減小了用于由電動機驅動的應用的位置需求并實現了較強的功能集成和模塊化能力。要求的差分構造軸在100mm至150mm的大管直徑的情況中也提供了足夠程度的穩定性和可靠性，其允許機械附加組件的所描述的內部安裝。

優選的是，在要求的差分構造中，管部件和/或至少一個銷部件由纖維加強的塑料制成，塑料包括碳纖維，玻璃纖維和/或芳綸纖維。這些纖維在此能夠作為單向線束、短玻璃纖維粗紗、一束纖維、織物或者作為無指向纖維、例如作為纖維團存在。這種類型的纖維加強的塑料提供密度特定的牢固性和剛性。此外，這種類型的塑料能夠良好地與另外的材料、例如金屬粘接。纖維加強的塑料的纖維優選地具有30°至70°的定向角。該定向角在此參考差分構造軸的軸向方向。總體上，管官部件的質量和圍繞轉子軸線的慣性力矩通過使用纖維加強的塑料進一步降低。可替換的是，管部件和/或至少一個銷部件也由金屬材料、例如鋼制成。由鋼制成的根據本發明的差分構造軸對于電動機在電池的運行期間的減小的電壓降的情況中提供了提高的轉矩。

在本發明的另一個優選的設計方案中，在管部件上設置有轉子，其包括多個轉子部件，例如疊片組。轉子在徑向方向中具有30mm至80mm的，、優選大約40mm的厚度。轉子或者其轉子部件因此相對扁平并且具有減小的質量。通過轉子帶有其轉子部件的徑向外部的支承由此降低了轉子圍繞轉子軸線的慣性力矩并進一步提高了上述優點。

在根據本發明的差分構造軸的另外的設計方案中，在銷和管部件之間存在至少80mm的直徑差、也就是直徑躍變。

此外，在根據本發明的差分構造軸中，管部件的外表面貫通地設計成圓柱形的罩面。在此，至少一個銷部件的扭轉穩定的固定僅僅通過在法蘭和管部件之間的粘接實現。用于接收扭轉負載的所謂的削平部，也就是管部件的橫截面的徑向延伸的削平部由此是可放棄的。管部件因此能夠以簡單的方式作為深沖件和/或車削件制造。如在削平部的情況一樣可以放棄高成本的配合。

有利的是，冷卻流體借助于供應裝置通過至少一個銷部件引入到管部件的內腔中，該冷卻流體在電動機的運行中甩到管部件的內面上。通過提高管部件的直徑，也提供了相應增大的內面，通過其能將熱量排導給冷卻流體。總體上，由此提供了用于轉子的、也就是其轉子部件的提高的冷卻功率。容納在轉子中的磁鐵由此能夠更好地相對于熱過載受到保護。同樣，改善的冷卻也允許電動機的增大的機械負載，例如提高的持續功率輸出。此外，通過利用冷卻流體進行的冷卻也減小了粘接材料層41的熱負載。

在要求的差分構造軸的一個特別優選的設計方案中，管部件的內腔中容納有行星傳動裝置，利用其將轉子的旋轉升速或降速轉化到驅動軸上。行星傳動裝置圍繞轉子軸線具有盡可能均勻的質量分布，從而在差分構造軸上在旋轉時僅僅產生較小的震動負載的影響。因此，即使較小的和簡單的軸承也提供了對差分構造軸的足夠的支承。要求的差分構造軸在較小的空前需求的情況中提供了附加的機械功能的高度集成，而在此不會提高對單個組件，如軸承的要求。可替換或者附加于行星傳動裝置，差分傳動裝置也可以容納在管部件的內腔中。

作為基礎提出的目的也通過一種電動機實現，其具有能圍繞轉子軸線旋轉的轉子，該轉子在常規運行中與定子一同作用來提供轉矩。電動機的轉子在此容納在根據上述的實施例之一的差分構造軸上。

同樣，提出的目的還通過用于機動車的驅動系統實現，其包括能量源和控制單元，二者與電動機連接。電動機如此設定尺寸和設計，即至少部分地提供用于機動車的驅動功率。為此，電動機在機動車的運行中臨時地提供完全的驅動功率，例如在以低速行駛時。可替換或者補充的是，電動機這樣地設定尺寸和設計，即在運行階段期間提供驅動功率，其與另外的發動機、例如內燃機的輸出功率一同提供到至少一個被驅動的輪子上。根據本發明，電動機在要求的驅動系統中具有根據上述實施例之一的差分構造軸。作為基礎的目的也通過一種機動車實現，其配備有上述的驅動系統。

附圖說明

本發明根據在后續附圖中的實施例進一步描述。圖中分別示出：

圖1在橫截面中示出了根據本發明的差分構造軸的第一實施例；

圖2在細節圖中示意性地示出了根據本發明的差分構造軸的第一實施例的機械負載；

圖3在橫截面中示出了根據本發明的差分構造軸的第二實施例；

圖4是關于在根據本發明的機動車中的根據本發明的驅動系統的示意性概要圖。

具體實施方式

在圖1中示意性地示出了電動機70的根據本發明的差分構造軸10的第一實施例。該差分構造軸10包括管部件14，其外表面16具有基本上圓柱形的形狀。管部件14的內面17在徑向方向30上中限制出管部件14的內腔13。管部件14同心地圍繞轉子軸線12布置并且具有管直徑15，該直徑定義了差分構造軸10的最大直徑。管部件14在其端部29處分別固定在一個銷部件20，21上。銷部件20，21二者同心地相對于旋轉軸線12布置，從而使其軸承座22彼此對齊。軸承座22設計為容納在沒有進一步示出的軸承23中并且傳遞在差分構造軸10上影響的轉矩。

在中央布置的軸承座22上分別連接有一個旋轉對稱的修圓部28，其在徑向方向30上看過渡到端面壁24中。端面壁24基本上是圓形的并且在向外指向的軸向方向38上限定出管部件14的內腔13。在銷部件20，21的情況中，在端面壁24上分別連接有一個過渡部31，其將端面壁24與法蘭面26連接。法蘭面26環繞地設計并且在軸向方向37，38上具有法蘭深度27。法蘭面26分別在銷部件20，21上形成連接區域18，在其上實現在管部件14和銷部件20，21之間的機械連接。在圖1中各一個法蘭面26與管部件14的內側17通過粘接材料層40連接，其具有25μm至1000μm、優選50μm的粘接材料層厚度41。為了在向內指向的軸向方向37上進行固定，銷部件20，21分別具有止擋部39，管部件14的相應的端部29齊平地抵靠在該止擋部上。止擋部39的徑向尺寸在此基本上與管部件14的管壁厚19相符。管壁厚19在0.5mm和7mm之間，優選為1mm。在銷部件20，21上的法蘭面26和管部件14的內面17之間存在間隙配合或者過渡配合，從而實現了這些組件的簡單的裝配。在管部件14和銷部件20，21之間的間隙配合或過渡配合分別在法蘭面26和管部件14之間提供了一個間隙，其適用于容納粘接材料，其在硬化的狀態中具有25μm至1000μm的粘接材料層厚度41。銷部件20，21總體上分別一體地與其軸承座22、修圓部28、端面壁24和具有法蘭面26的連接區域18一體制成。

在連接區域18上的粘接材料層40相應的設計為承受在電動機70的常規運行中作用到差分構造軸10上的轉矩負載和扭矩負載。此外，粘接材料層40也設計為分別承受在連接區域18中在法蘭面26上出現的在管部件14和銷部件20，21之間的剝離應力。端面壁24此外分別在相鄰于修圓部28的區域中、也就是在徑向方向30上看的內側分別具有第一壁厚32。在相鄰于過渡部31的區域中，也就是在徑向方向30上看的外側，端面壁24分別具有一個第二壁厚34。端面壁24的壁厚總體上在徑向方向30上進而直至連接區域18減小。在差分構造軸10的離心負載的情況中，該離心負載通過圍繞轉子軸線12的旋轉引發，端面壁24的在徑向方向上減小的壁厚32，34確保了在其中基本上均勻的機械應力分布。這允許極大地充分利用銷部件20，21的所使用的材料的牢固性。在銷部件20，21中的均勻的應力分布允許在差分構造軸10的充分牢固性的情況中制造100mm至150mm的管直徑15。

此外，端面壁24的處于軸向內部的側面55，也就是端面壁24的面向內腔13的側面軸向向外傾斜地設計。處于軸向內側的側面55具有一個傾斜，從而處于軸向內側的側面55與轉子軸線12具有小于90°的傾斜角度57。同時端面壁24的處于軸向外側的側面56，也就是端面壁24的背離內腔13的側面設計為基本上垂直于轉子軸線12。銷部件20，21的橫截面上向外傾斜的形狀確保了，即在差分構造軸10圍繞轉子軸線12旋轉時對管部件14產生在軸向方向上的拉伸負載的影響。

此外，在至少一個軸承座22和管部件14的外表面16之間存在至少80mm的直徑躍變，在圖1中通過相應的徑向躍變36示出。因此，存在管部件14的相應變大的內腔13。差分構造軸10的構造通過在銷部件20，21中的改善的材料利用和降低的管壁厚19導致了重量節省和差分構造軸10圍繞轉子軸線12的降低的慣性力矩。此外，圖1示出了在銷部段之一20上的冷卻流體59的入口，該冷卻流體在端面壁24的軸向內側的面55上徑向向外地甩動。冷卻流體沿著管部件14的內表面17流動并且從其上排導熱量。

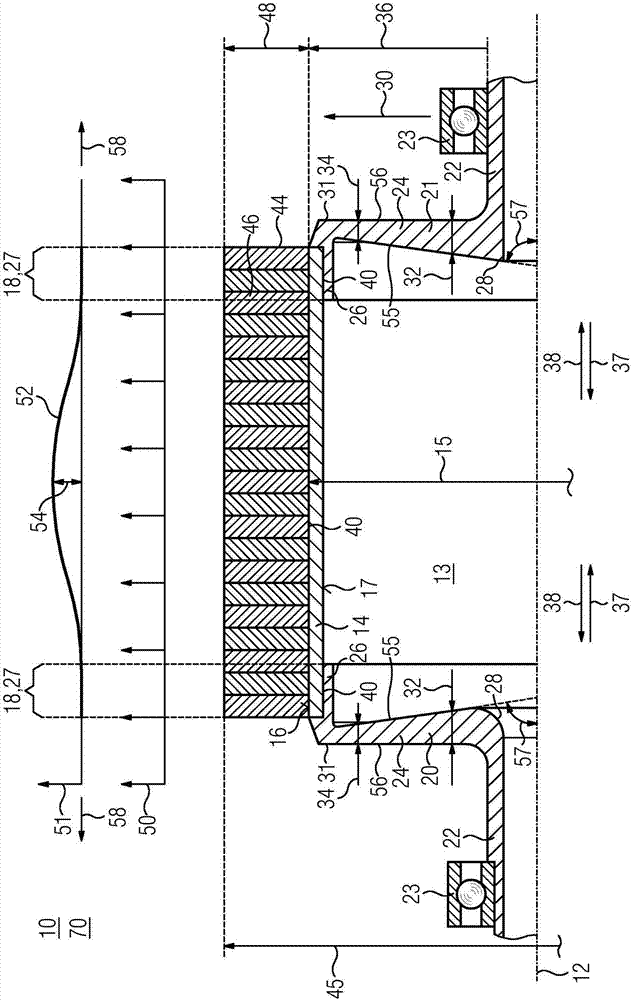

在圖2中示意性地示出了根據圖1的差分構造軸10的負載狀態。在圖1和圖2中的參考標號分別涉及相同的技術特征。在管部件14的外表面16上，差分構造軸10具有轉子44，其包括多個轉子部件46。根據圖2的轉子部件46共同形成疊片組，其與電動機70的沒有進一步示出的定子一同引起差分構造軸10圍繞轉子軸線12的旋轉。轉子部件46具有一個厚度48，其與根據現有技術的轉子部件46相比被極大地減小。差分構造軸10除了管部件14之外還包括兩個銷部件20，21，二者分別容納在軸向23中。銷部件20，21和管部件14基本上限定出內腔13。銷部件20，21在徑向內部的區域中分別具有一個軸承座22，其設計為傳遞由電動機70產生的轉矩。在軸承座22上分別連接有一個修圓部28，其過渡到端面壁24總。在端面壁24的徑向方向30上處于外部的端部上分別連接有一個至連接區域18的過渡部31，其與管部件14連接。連接區域18分別包括一個具有法蘭深度27的法蘭26。端面壁24分別具有在修圓部28的區域中的第一壁厚32并且相鄰于過渡部31具有第二壁厚34。在此，第一壁厚32大于第二壁厚34。在管部件14和銷部件20，21之間的連接分別通過硬化的粘接材料層40確保。

在差分構造軸10圍繞轉子軸線12旋轉時出現離心力50，其基本上平面地作用到管部件14上。通過端面壁24的向外傾斜的形狀，在圍繞轉子軸線12旋轉時在管部件14和粘接材料層40上施加拉伸應力58。離心力50在管部件14上引發變形狀態52。在變形狀態52中的變形的值51在軸向內側的區域中達到變形最大值54。因?yàn)槔鞈?yīng)力58，變形54在管部件14的軸向內部的區域中被減小。定義“軸向內側的”和“軸向外側的”在圖2中通過箭頭37，38示出。在此，具有參考標號37的箭頭軸向向內指向并且具有參考標號38的箭頭軸向向外地指向。變形的值51相反在連接區域18中基本為零。總體上，變形狀態52示出了管部件14的拱起或者凹進應力(-oder Beulbeanspruchung)。因?yàn)殡x心力50而作用到連接區域18上的機械負載是剝離應力，粘接材料層承受該應力。此外，在轉子44和管部件14之間也出現剝離應力。變形最大值54展示出了在管部件14和轉子44之間的剝離應力的程度。在由轉子部件46構成的轉子44和管部件14之間存在硬化的粘接材料層40，其承受該剝離應力。

在圖3中示出了電動機70的根據本發明的差分構造軸10的第一實施例。該差分構造軸10包括管部件14，其外表面16具有基本上圓柱形的形狀。管部件14的內表面17在徑向方向30上限定出管部件14的內腔13。管部件14同心地圍繞轉子軸12布置并且具有管直徑15，其定義了差分構造軸10的最大直徑。管部件14在其端部29處分別固定在銷部件20，21上。銷部件20，21二者相對于轉子軸線12同心地布置，從而使得其軸承座12彼此對齊。軸承座22設計為容納在沒有詳細地示出的軸承23中并且傳遞作用到差分構造軸10上的轉矩。

在管部件14的內腔13中容納有行星傳動裝置60，其包括空心輪63，其與管部件14連接。中央布置的太陽輪61也屬于行星傳動裝置60，該太陽輪由行星齒輪62包圍。太陽輪61與太陽輪軸64連接，該軸相對于轉子軸線12同心地布置并且容納在銷部件21的軸承座22中。行星齒輪62與行星托架66連接，在其上連接有行星齒輪軸65。行星齒輪軸65也相對于轉子軸線12同心地指向并且容納在銷部件20的軸承座22中。行星傳動裝置60適于將通過差分構造軸10傳遞的軸功率轉換成轉數并且通過行星齒輪軸65和/或太陽輪軸64提供給應用，例如提供給機動車的驅動軸。

在中心地布置的軸承座22上分別連接有旋轉對稱的修圓部28，其在徑向方向30上看過渡到端面壁24中。端面壁24基本上是圓形的并且在向外指向的軸向方向38上限定出管部件14的內腔13。在銷部件20，21的情況中，在端面壁24上分別連接有過渡部31，其將端面壁24與法蘭面26連接。法蘭面26環繞地設計并且在軸向方向37，38上具有法蘭深度27。法蘭面26分別在銷部件20，21上形成連接區域18，在其上實現在管部件14和銷部件20，21之間的機械連接。在圖3中相應地法蘭面26與管部件14的內側17通過粘接材料層40連接，其具有25μm至1000μm的粘接材料層厚度41。為了在向內指向的軸向方向37上進行固定，銷部件20，21分別具有止擋部39，管部件14的相應的端部齊平地抵靠在該止擋部上。止擋部39的徑向尺寸在此基本上相應于管部件14的管壁厚19。管壁厚19在0.5mm和7mm之間，優選為1mm。在銷部件20，21上的法蘭面26和管部件14的內面17之間存在間隙配合或者過渡配合，從而實現了這些組件的簡單的裝配。在管部件14和銷部件20，21之間的間隙配合或過渡配合分別在法蘭面26和管部件14之間提供了一個間隙，其適用于容納粘接材料，其在硬化的狀態中具有25μm至1000μm的粘接材料層厚度41。銷部件20，21總體上分別一體地與其軸承座22、修圓部28、端面壁24和具有法蘭面26的連接區域18一體制成。

在連接區域18上的粘接材料層40分別設計為承受在電動機70的常規運行中作用到差分構造軸10上的轉矩負載和扭矩負載。此外，粘接材料層40也設計為在連接區域18中分別承受在法蘭面26上出現的在管部件14和銷部件20，21之間的剝離應力。端面壁24此外分別在相鄰于修圓部28的區域中、也就是在徑向方向30上看的內側相應地具有第一壁厚32。在相鄰于過渡部31的區域中，也就是在徑向方向30上看的外側，端面壁24分別具有第二壁厚34。端面壁24的壁厚總體上在徑向方向30上進而直至連接區域18減小。在差分構造軸10的離心負載的情況中，該離心負載通過圍繞轉子軸線12的旋轉引發，端面壁24的在徑向方向30上減小的壁厚32，34確保了在其中基本上均勻的機械應力分布。這允許極大地充分利用銷部件20，21的所使用的材料的牢固性。在銷部件20，21中的均勻的應力分布允許在差分構造軸10的充分的牢固性的情況中制造100mm至150mm的管直徑15。

此外，端面壁24的處于軸向內部的側面55，也就是端面壁24的面向內腔13的側面軸向向外傾斜地設計。處于軸向內側的側面55具有一個傾斜，從而處于軸向內側的側面55與轉子軸線12具有小于90°的傾斜角度57。同時端面壁24的處于軸向外側的側面56，也就是端面壁24的背離內腔13的側面設計為基本上垂直于轉子軸線12。銷部件20，21的橫截面上向外傾斜的形狀確保了，即在差分構造軸10圍繞轉子軸線12旋轉時對管部件14在軸向方向上產生拉伸負載的影響。

此外，在至少一個軸承座22和管部件14的外表面16之間存在至少80mm的直徑躍變，在圖3中通過相應的徑向躍變36示出。因此，存在管部件14的相應變大的內腔13。差分構造軸10的構造通過在銷部件20，21中的改善的材料利用和降低的管壁厚19導致了重量節省和差分構造軸10圍繞轉子軸線12的降低的慣性力矩。

圖4示意性地示出了用于沒有進一步示出的機動車100的根據本發明的驅動系統90的概略圖。驅動系統90包括能量源74，例如電池或者燃料電池，其與變流器72連接。由能量源提供的電能通過變流器72在電壓、電流強度和頻率方面對于機動車的運行適合地轉換。變流器72和能量源74共同形成機動車100的能量供給裝置76。能量源74、變流器72和電動機70分別與控制單元71連接，其通過控制這些組件來轉換駕駛員的控制指令。電動機70與根據本發明的實施例的差分構造軸10連接。電動機70此外機械地與驅動系80連接，其為至少一個輪子提供電動機70的驅動功率。
