本發明涉及軟起動器領域，具體地說是一種礦用隔爆兼本質安全型軟起動器。

背景技術：

隨著我國煤炭生產機械化、自動化程度的不斷提高，皮帶機、刮板機大運量，高速度的日益增多。解決皮帶機、刮板機的軟起動，是礦井運輸、安全生產、延長皮帶機、刮板機壽命的關鍵問題。

QJR系列礦用隔爆兼本質安全型軟起動器，適用于含有爆炸性氣體(甲烷)和煤塵的礦井中，主要用于起動額定電壓至1140V，電流至400A，頻率為50Hz，額定功率最在為590kW范圍內的礦用隔爆型三相異步電動機，控制方式可就地控制和遠方控制，并可在停機時進行換向，控制回路為本質安全型。它同時具有礦用隔爆型真空電磁起動器和交流低壓軟起動器兩種功能，本軟起動器采用美國AB公司技術.全中文漢字顯示。針對國內各煤礦不同使用環境條件,不同使用要求,集功能于一體。直接起動時，它具有磁力起動器的各種功能，即真空接觸器能起動和分斷各種情況下的電機負荷，該接觸器還具有分斷20倍的短路電流能力，隔離開關亦能夠帶電分斷電機的負荷，起動器還具有短路、過載、漏電閉鎖等功能。現有的軟起動器起動電流大，起動速度不平穩，對電網沖擊大等缺點。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種節能環保且結構簡單的礦用隔爆兼本質安全型軟起動器。

為了解決上述技術問題，本發明提供了如下的技術方案：

一種礦用隔爆兼本質安全型軟起動器，包括軟起動器本體，所述軟起動器本體包括箱蓋、引出裝置、接線腔、指示牌、閉鎖軸、接地標牌、手柄、門軸、按鈕桿、拉手、換向開關、第一接線端子、第二接線端子和銘牌。

進一步地，所述箱蓋上設有內六角螺栓和彈簧墊圈。

進一步地，所述引出裝置上設有密封圈、檔板和檔圈。

進一步地，所述指示牌包括停止指示牌、起動指示牌、整定字牌、換向開關指示牌、警示牌和設定指示牌。

進一步地，所述接地標牌上設有螺母、螺栓和彈簧墊圈。

進一步地，所述按鈕桿上設有彈簧、螺釘、彈簧墊圈和檔板。

進一步地，所述拉手上設有六角螺釘、軸、撥塊和撥輪。

進一步地，所述第一接線端子是JF16接線端子；所述第二接線端子是JD7接線端子。本發明一種礦用隔爆兼本質安全型軟起動器,具有模塊化結構，特別適應使用和維修。軟起動時具有起動電流小、起動速度平穩可靠、對電網沖擊小等優點，且起動曲線可根據現場實際情況調整，從而減少起動時對皮帶機、刮板機和電網的沖擊力，降低了對皮帶機、刮板機的損害，延長了皮帶機、刮板機的使用壽命。直接起動時，它具有磁力起動器的各種功能，即真空接觸器能起動和分斷各種情況下的電機負荷，該接觸器還具有分斷20倍的短路電流能力，隔離開關亦能夠帶電分斷電機的負荷，起動器還具有短路、過載、漏電閉鎖等功能。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

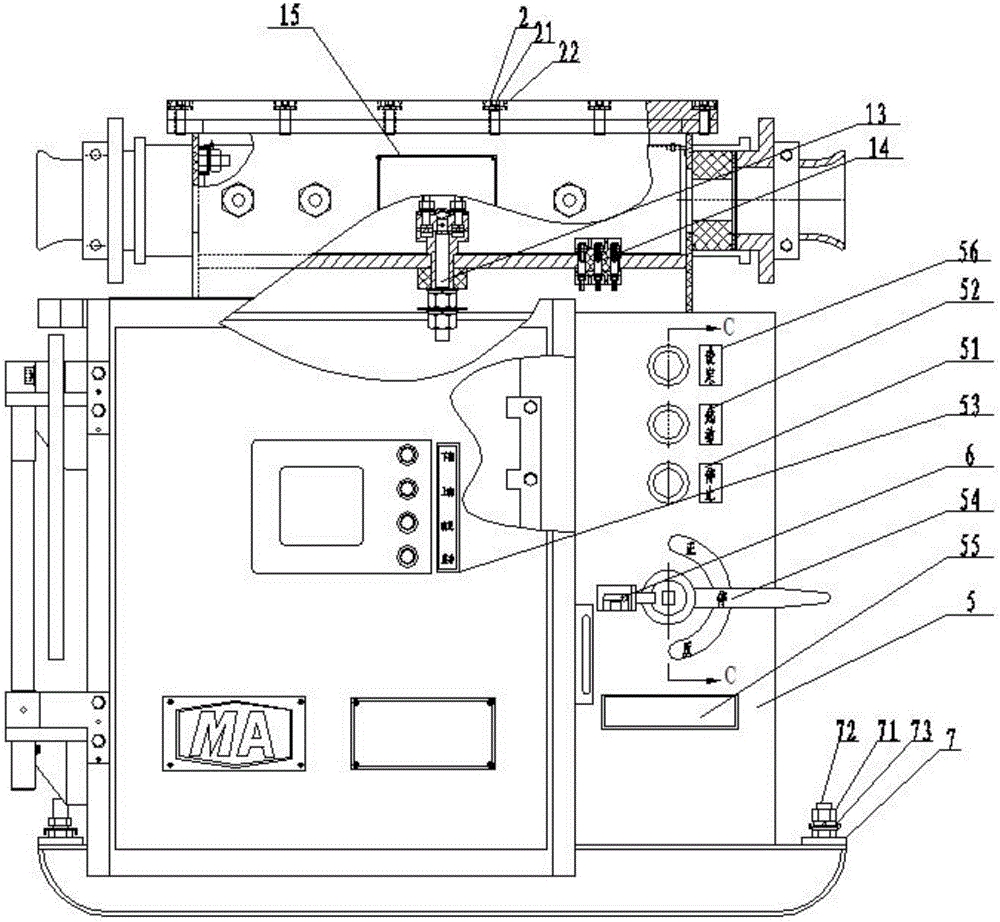

圖1是本發明的主視剖面結構示意圖；

圖2是本發明的后視剖面結構示意圖；

圖3是圖1的C-C向截面結構示意圖。

具體實施方式

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

如圖1至圖3所示，本發明一種礦用隔爆兼本質安全型軟起動器，包括軟起動器本體1，所述軟起動器本體1包括箱蓋2、引出裝置3、接線腔4、指示牌5、閉鎖軸6、接地標牌7、手柄8、門軸9、按鈕桿10、拉手11、換向開關12、第一接線端子13、第二接線端子14和銘牌15；所述箱蓋2上設有內六角螺栓21和彈簧墊圈22；所述引出裝置3上設有密封圈31、檔板32和檔圈33；所述指示牌5包括停止指示牌51、起動指示牌52、整定字牌53、換向開關指示牌54、警示牌55和設定指示牌56；所述接地標牌7上設有螺母71、螺栓72和彈簧墊圈73；所述按鈕桿10上設有彈簧101、螺釘102、彈簧墊圈103和檔板104；所述拉手11上設有六角螺釘111、軸112、撥塊113和撥輪114；所述第一接線端子13是JF16接線端子；所述第二接線端子14是JD7接線端子。

電纜引入與引出、應用引入裝置中的橡膠密封圈、墊圈、壓緊螺母或壓盤，將電纜壓緊以達到密封要求(防爆要求)，不使用線的出線口，用橡膠密封圈和堵板加以堵封，以確保其防爆性能。

工作原理；礦用隔爆兼本質安全型軟起動器，其交流軟起動器是以反并聯的三組大功率晶閘管作為軟開關，其核心部件是采用軟起動及保護控制器。控制器可選擇電壓斜坡起動和恒電流起動任一方式,控制器可按用戶要求預設的曲線對電動機進行自動控制，它由電流反饋作為閉環組成調節系統來控制大功率晶閘管元件，在電動機的起動過程中，并保證起動加速度控制在設定范圍內，使其平滑可靠地完成起動過程。當電動機起動過程完成后，由軟起動及保護控制器控制交流接觸器吸合，短接所有的晶閘管，使電動機直接投入電網全壓運行。

起動：GK合閘→(LDB對地絕緣電阻檢測)絕緣正常→按起動按鈕QA→控制器DCOM與D1得軟起動信號并接通→完成起動過程和切換至旁路KM動作→KM主回路接點吸合→電機運行→KM自保。

停止：按TA按鈕→控制器DCOM與D2得停止信號并斷電→ZJ無電→KM斷開→電機停止運行。

故障狀態：

(a)，電機運行前GK合閘→(LDB檢漏回路檢測)→絕緣電阻值低于40kΩ(1140V時)、22kΩ(660V時)時→保護器觸點斷開→控制回路無電→按QA按鈕拒絕動作(不起動)。

(b),電機運行時：若發生短路、過載、斷相時控制器觸點斷開→KM無電則主回路斷開→電機停止運行。

遠控操作：將鈕子開關拔向“遠控”位置，然后進行遠控操作。

本發明所述的產品型號為：QJR-400/1140(660)、QJR-315/1140(660)、QJR-200/1140(660)，

產品型號含義

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
