本發明涉及一種有刷電機的電刷裝配方法及其電刷與彈簧的配合結構，該結構可適用于所有有刷直流小電機。

背景技術：

現有有刷電機所采用的電刷裝配結構采用壓縮彈簧加壓，壓縮彈簧為伸縮產生壓力，因此電機刷架環必須留有足夠空間使其工作，增加了刷架環外徑，使得電機整體外徑也增加，而且壓縮彈簧在無外力加壓的情況下自由伸展會干涉電機轉子，造成裝配不便。安裝轉子時需先給電刷施加力，使其縮進刷盒中再裝入轉子，之后放開電刷，使彈簧自由彈出，整個過程流程復雜，影響裝配效率。

技術實現要素：

本發明的目的在于提供一種有刷電機的電刷裝配方法及其電刷與彈簧的配合結構，該方法和結構克服了上述缺點，對產品的外觀，可靠性方面進行了重新設計，即美觀，又可靠，即簡化了裝配流程，又節約裝配時間。

本發明的目的及解決其主要技術問題是采用以下技術方案來實現的：一種有刷電機的電刷裝配方法，預先將電刷壓入刷盒中后，扭力彈簧失效，這樣可以很方便的將轉子裝入刷架環中，轉子裝好后輕撥電刷，扭力彈簧即可將電刷彈出，使其進入工作狀態；電刷與扭力彈簧接觸部分有個凹槽，扭力彈簧直接卡入電刷中防止脫出。

上述的一種有刷電機的電刷裝配方法中的電刷與彈簧的配合結構，包括刷架環、扭力彈簧、電刷和刷盒，扭力彈簧裝配在刷盒一側，刷盒三側分別開口，上方開口和兩側的開口；扭力彈簧靠刷架環本身固定，扭力彈簧抵刷架環的扭臂做成彎型；在電刷后側設有凹槽，扭力彈簧扭臂壓入電刷。

使用時，預先將電刷壓入刷盒中后，扭力彈簧失效，這樣可以很方便的將轉子裝入刷架環中，轉子裝好后輕撥電刷，扭力彈簧即可將電刷彈出，使其進入工作狀態；電刷與扭力彈簧接觸部分有個凹槽，扭力彈簧直接卡入電刷中防止脫出。

本發明與現有技術相比具有明顯的優點和有益效果。由以上技術方案可知，本發明具有以下特點：

1、對于外觀，采用扭力彈簧加壓，扭力彈簧位于電刷一側，扭力彈簧靠刷架環本身固定，不增加體積，有效利用空間結構，減小刷架環的外徑，美觀大方，更合理利用空間。

2、對于可靠性，在電刷后側增加槽口，通過設計扭力彈簧扭臂，使其合理壓入電刷，還可在電刷完全壓入刷盒時使扭力彈簧失效，通過這一點，可以在裝配轉子前預先將電刷壓進刷盒中，使轉子直接裝入電機，之后將電刷輕輕一撥即可使其進入工作狀態，有效簡化裝配流程。

3、在工作狀態下由扭力彈簧提供壓力，其中刷盒三側分別開口，上方開口是為了方便電刷刷辮自由移動，兩側的開口是為了防止與扭力彈簧干涉。扭力彈簧抵刷架環的扭臂做成彎型，有利于裝配，也可以防止扭臂脫出而造成彈簧失效。

4、轉子裝入刷架環的過程，預先將電刷壓入刷盒中后，扭轉彈簧失效，這樣可以很方便的將轉子裝入刷架環中，簡化了裝配流程，節約裝配時間，轉子裝好后輕撥電刷，扭轉彈簧即可將電刷彈出，使其進入工作狀態。

5、電刷與扭轉彈簧接觸部分有個凹槽，扭轉彈簧直接卡入電刷中防止脫出。

附圖說明

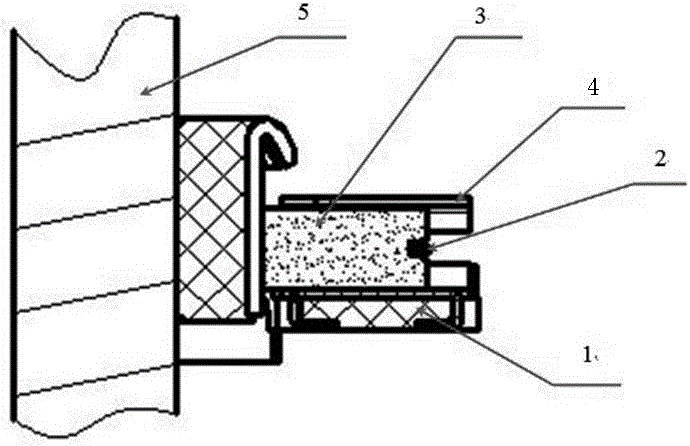

圖1 是本發明為電刷與彈簧結構示意圖，

圖2 是本發明轉子裝入刷架環的示意圖，

圖3是本發明的立體圖。

圖中標記：1、刷架環，2、扭力彈簧，3、電刷，4、刷盒，5、轉子。

具體實施方式

以下結合附圖及較佳實施例，對依據本發明提出的一種有刷電機的電刷裝配方法及其電刷與彈簧的配合結構具體實施方式、特征及其功效，詳細說明如后。

參見圖1-3，一種有刷電機的電刷裝配方法，預先將電刷3壓入刷盒4中后，扭力彈簧2失效，這樣可以很方便的將轉子5裝入刷架環1中，轉子5裝好后輕撥電刷3，扭力彈簧2即可將電刷3彈出，使其進入工作狀態；電刷3與扭力彈簧2接觸部分有個凹槽，扭力彈簧2直接卡入電刷3中防止脫出。

上述的一種有刷電機的電刷裝配方法中的電刷與彈簧的配合結構，包括刷架環1、扭力彈簧2、電刷3和刷盒4，扭力彈簧2裝配在刷盒4一側，刷盒4三側分別開口，上方開口和兩側的開口；扭力彈簧2靠刷架環1本身固定，扭力彈簧2抵刷架環1的扭臂做成彎型；在電刷3后側設有凹槽，扭力彈簧2扭臂壓入電刷3。

使用時，預先將電刷壓入刷盒中后，扭力彈簧失效，這樣可以很方便的將轉子裝入刷架環中，轉子裝好后輕撥電刷，扭力彈簧即可將電刷彈出，使其進入工作狀態；電刷與扭力彈簧接觸部分有個凹槽，扭力彈簧直接卡入電刷中防止脫出。

以上所述，僅是本發明的較佳實施例而已，并非對發明型作任何形式上的限制，任何未脫離本發明技術方案內容，依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。
