本實用新型涉及低壓電器領域，特別涉及一種雙電源控制器電源電路。

背景技術：
雙電源轉換開關電器主要應用在如冶煉、化工、醫院、政府機關等一些重要場合，這些重要場合電源進線端均采用雙路或三路電源，當常用電源發生故障或停電時，雙電源轉換開關將電源切換至備用電源，以保證正常供電。現有雙電源控制器電源電路均采用變壓器降壓的方式，電源電路由于采用變壓器，造成控制器體積大，對于終端型產品，由于體積受限，將無法配套安裝。另外雙電源控制器產品電源電路采用開關電源方式，由于開關電源芯片及電解電容的限制，導致輸入電壓范圍為AC85V～AC276V，電壓范圍有限，外部電網質量不穩定或用戶容易將N線與相線接錯，造成電源電路經常被高壓損壞燒毀，造成質量事故。

技術實現要素：

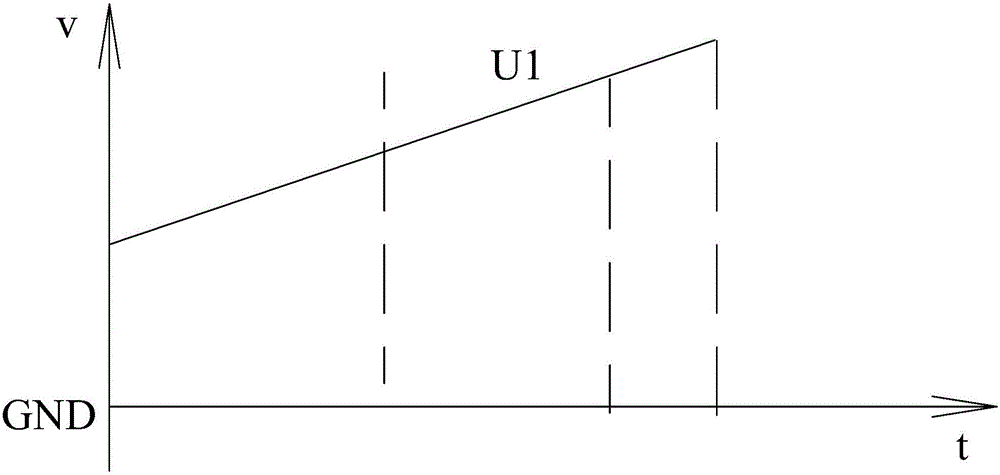

本實用新型的目的在于克服現有技術的缺陷，提供一種結構簡單、性能安全可靠、成本低的雙電源控制器電源電路。為實現上述目的，本實用新型采用了如下技術方案：一種雙電源控制器電源電路，包括抗干擾模塊1，整流模塊2，穩壓模塊3和電源轉換模塊4；所述抗干擾模塊1的輸入端與電源連接，所述整流模塊2的輸入端與抗干擾模塊1的輸出端連接；所述穩壓模塊3的輸入端與整流模塊2的輸出端連接，整流模塊2將交流電源轉換為直流電源輸出給穩壓模塊3；所述電源轉換模塊4的輸入端與穩壓模塊3的輸出端連接；電源轉換模塊4將高電壓轉換為低電壓；穩壓模塊3包括電解電容C301，電解電容C302，電阻R303和電阻R304，電解電容C301和電解電容C302串聯連接，電解電容C301 的負極與電解電容C302的正極連接，電解電容C301的正極分別與整流模塊2的輸出端和電源轉換模塊4的輸入端連接，電解電容C302的負極分別與整流模塊2的輸出端和電源轉換模塊4的輸入端連接；電阻R303并聯連接在電解電容C301的兩端，電阻R304并聯連接在電解電容C302的兩端。進一步，所述穩壓模塊3還包括電阻R305，電阻R306，穩壓管Z301，穩壓管Z302，穩壓管Z303和功率MOS管Q301；所述電源轉換模塊4包括電源芯片U301和變壓器T301，所述穩壓管Z301的正極與電解電容C302的負極連接，穩壓管Z301的負極與電阻R305的一端連接，電阻R305的另一端與電解電容C301的正極連接，穩壓管Z302的正極與電解電容C302的負極連接，穩壓管Z302的負極與電阻R306的一端連接，電阻R306的另一端與電解電容C301的正極連接，功率MOS管Q301的源極連接到電阻R306和穩壓管Z302的中間節點，功率MOS管Q301的漏極連接到變壓器T301的一次側的輸入端，功率MOS管Q301的柵極同時與電源芯片U301的第六管腳、第七管腳和第八管腳連接，穩壓管Z301和電阻R305的中間節點與電源芯片U301的第五管腳連接，穩壓管Z303的正極與功率MOS管Q301的柵極連接，穩壓管Z303的負極與功率MOS管Q301的源極連接。進一步，所述穩壓管Z301，穩壓管Z302為瞬態電壓抑制二極管。進一步，所述功率MOS管Q301為功率三極管。進一步，所述電源的輸入端為單電源或者雙電源。進一步，所述電源的輸入端為雙電源；所述抗干擾模塊1包括電阻R301，電阻R302，壓敏電阻RV301，壓敏電阻RV302，電感線圈L301和電感線圈L302；所述電阻R301和電感線圈L301并聯后的一端與電源A1相連接，另一端與整流模塊2的輸入端連接，所述壓敏電阻RV301并聯在電源A1相和電源N1相之間；所述電阻R302和電感線圈L302并聯后的一端與電源A2相連接，另一端與整流模塊2的輸入端連接，所述壓敏電阻RV302并聯在電源A2相和電源N2相之間。進一步，所述整流模塊2為全波整流或者半波整流。進一步，所述整流模塊2為半波整流；整流模塊2包括二極管D301，二極 管D302，二極管D303和二極管D304；所述二極管D301的正極與抗干擾模塊1的輸出端連接，二極管D301的負極與穩壓模塊3的輸入端連接；所述二極管D302的正極與抗干擾模塊1的輸出端連接，二極管D302的負極與穩壓模塊3的輸入端連接；所述二極管D303的正極與穩壓模塊3的輸入端連接，二極管D303的負極與電源N2相連接；所述二極管D304的正極與穩壓模塊3的輸入端連接，二極管D304的負極分別與抗干擾模塊1的輸出端和電源N1相連接。進一步，所述電源轉換模塊4包括電源芯片U301，變壓器T301，光耦U302和電容C303，所述穩壓模塊3包括功率MOS管Q301，電阻R305和穩壓管Z301；電容C303的一端與穩壓模塊3的輸出端連接，另一端與二極管D305的負極連接，二極管D305的正極與變壓器T301一次側的一端連接，電容C303的另一端同時與變壓器T301一次側的另一端連接，電阻R307并聯連接在電容C303的兩端，變壓器T301一次側的一端與功率MOS管Q301的漏極連接，變壓器T301二次側包括兩個副邊線圈，其中一個副邊線圈的一端與二極管D307的正極連接，二極管D307的負極與電源VDD連接，極性電容C306的正極與二極管D307的負極連接，極性電容C306的負極與其中一個副邊線圈的另一端連接，其中一個副邊線圈的另一端同時接地，另一個副邊線圈的一端與二極管D306的正極連接，二極管D306的負極與電阻R308的一端連接，電阻R308的另一端與電源芯片U301的第二管腳連接，極性電容C304的負極與另一個副邊線圈的另一端連接，極性電容C304的正極與電源芯片U301的第二管腳連接，電容C305的一端與電源正極連接，另一端與電源芯片U301的第二管腳連接；電容C307的一端與極性電容C306的正極連接，另一端接地，電阻R309和電阻R310串聯連接，串聯后電阻R309的一端與極性電容C306的正極連接，電阻R309和電阻R310的中間節點和電阻R310的一端并聯連接在光耦U302的輸入端，電阻R311和電阻R312串聯連接，串聯后電阻R311的一端與電源VDD連接，電阻R312的一端接地，電阻R313和電容C310串聯后電阻R313的一端與電阻R311和電阻R312的中間節點連接，電容C310的一端與電壓基準Q301的負極連接，電壓基準Q301的正極和參考極分別與電阻R312的兩端連接，電壓基準Q301的負極與電阻R310的一端連接；光耦U302的輸出端并 聯連接在電源芯片U301的第三管腳和第四管腳，電容C308的兩端并聯連接在電源芯片U301的第三管腳和第四管腳，電容C309的一端與穩壓模塊3的輸出端連接，另一端連接到地；電源芯片U301的第一管腳連接到電源正極，電源芯片U301的第六管腳、第七管腳和第八管腳同時連接至功率MOS管Q301的柵極連接；電阻R306的一端與穩壓管Z301的負極連接，電阻R306的另一端和穩壓管Z301的正極連接至電源轉換模塊4的輸入端，電源芯片U301的第五管腳連接至電阻R306和穩壓管Z301的中間節點。本實用新型雙電源控制器電源電路，通過設置抗干擾模塊，整流模塊，穩壓模塊和電源轉換模塊，體積小，便于安裝；穩壓模塊為電源轉換模塊提供平穩安全電壓，保護電源轉換模塊不被燒毀，穩壓模塊的電解電容C301和電解電容C302串聯提高電解電容耐壓，電阻R303、電阻R304與電解電容C301、電解電容C302并聯，保證電解電容分壓一致。穩壓管Z301、穩壓管Z302保證電源芯片U301不損壞，功率MOS管Q301串聯到高頻變壓器T301的一次線圈與電源芯片U301之間，提高電源芯片U301的輸入耐壓值。所述電源輸入端可以為單電源也可以為雙電源；所述整流電路可以為全波整流也可以為半波整流。本實用新型雙電源控制器電源電路的電壓范圍為AC85V～AC440V，可以同時滿足寬范圍的輸入電壓，保護電源電路工作可靠，提高產品質量。附圖說明圖1是本實用新型雙電源控制器電源電路的結構示意圖；圖2是本實用新型電壓U1的波形圖；圖3是本實用新型電壓U2的波形圖；圖4是本實用新型電壓U3的波形圖。具體實施方式以下結合附圖1-4給出的實施例，進一步說明本實用新型的雙電源控制器電源電路的具體實施方式。本實用新型的雙電源控制器電源電路不限于以下實施例的描述。如圖1所示，本實用新型雙電源控制器電源電路，包括抗干擾模塊1，整流模塊2，穩壓模塊3和電源轉換模塊4；所述抗干擾模塊1的輸入端與電源連接，所述整流模塊2的輸入端與抗干擾模塊1的輸出端連接，抗干擾模塊1防止電網中浪涌、脈沖群、傳到騷擾，提供電源可靠性的電路輸出給整流模塊2；所述穩壓模塊3的輸入端與整流模塊2的輸出端連接，整流模塊2將交流電源轉換為直流電源輸出給穩壓模塊3；所述電源轉換模塊4的輸入端與穩壓模塊3的輸出端連接，穩壓模塊3為電路提供平穩電壓，并將電壓輸出給電源轉換模塊4，保護電源轉換模塊4不被燒毀；電源轉換模塊4將高電壓轉換為低壓電；穩壓模塊3包括電解電容C301，電解電容C302，電阻R303和電阻R304，電解電容C301和電解電容C302串聯連接，提高電解電容的耐壓性能，電解電容C301的負極與電解電容C302的正極連接，電解電容C301的正極分別與整流模塊2的輸出端和電源轉換模塊4的輸入端連接，電解電容C302的負極分別與整流模塊2的輸出端和電源轉換模塊4的輸入端連接；電阻R303并聯連接在電解電容C301的兩端，電阻R304并聯連接在電解電容C302的兩端，保證電解電容分壓一致。本實用新型雙電源控制器電源電路，通過設置抗干擾模塊，整流模塊，穩壓模塊和電源轉換模塊，體積小，便于安裝；穩壓模塊為電源轉換模塊提供平穩安全電壓，保護電源轉換模塊不被燒毀，穩壓模塊的電解電容C301和電解電容C302串聯提高電解電容耐壓，電阻R303、電阻R304與電解電容C301、電解電容C302并聯，保證電解電容分壓一致。如圖1所示，所述穩壓模塊3還包括電阻R305，電阻R306，穩壓管Z301，穩壓管Z302，穩壓管Z303和功率MOS管Q301；所述電源轉換模塊4包括電源芯片U301和變壓器T301，所述穩壓管Z301的正極與電解電容C302的負極連接，穩壓管Z301的負極與電阻R305的一端連接，電阻R305的另一端與電解電容C301的正極連接，穩壓管Z302的正極與電解電容C302的負極連接，穩壓管Z302的負極與電阻R306的一端連接，電阻R306的另一端與電解電容C301的正極連接，功率MOS管Q301的源極連接到電阻R306和穩壓管Z302的中間節點，功率MOS管Q301的漏極連接到變壓器T301的一次側的輸入端，功率MOS管Q301的柵極同時與電源芯片U301的第六管腳、第七管腳和第八管腳連接，穩壓管Z301和電阻R305的中間節點與電源芯片U301的第五管腳連接，穩壓管Z303的正極與 功率MOS管Q301的柵極連接，穩壓管Z303的負極與功率MOS管Q301的源極連接。穩壓管Z301、穩壓管Z302保證電源芯片U301不損壞，功率MOS管Q301串聯到高頻變壓器T301的一次線圈與電源芯片U301之間，提高電源芯片U301的輸入耐壓值。具體地，所述穩壓管Z301，穩壓管Z302為瞬態電壓抑制二極管。所述功率MOS管Q301為功率三極管。所述電源的輸入端為單電源或者雙電源。所述整流模塊2為全波整流或者半波整流。如圖1所示，所述電源的輸入端為雙電源；所述抗干擾模塊1包括電阻R301，電阻R302，壓敏電阻RV301，壓敏電阻RV302，電感線圈L301和電感線圈L302；所述電阻R301和電感線圈L301并聯后的一端與電源A1相連接，另一端與整流模塊2的輸入端連接，所述壓敏電阻RV301并聯在電源A1相和電源N1相之間；所述電阻R302和電感線圈L302并聯后的一端與電源A2相連接，另一端與整流模塊2的輸入端連接，所述壓敏電阻RV302并聯在電源A2相和電源N2相之間。如圖1所示，所述整流模塊2為半波整流；整流模塊2包括二極管D301，二極管D302，二極管D303和二極管D304；所述二極管D301的正極與抗干擾模塊1的輸出端連接，二極管D301的負極與穩壓模塊3的輸入端連接；所述二極管D302的正極與抗干擾模塊1的輸出端連接，二極管D302的負極與穩壓模塊3的輸入端連接；所述二極管D303的正極與穩壓模塊3的輸入端連接，二極管D303的負極與電源N2相連接；所述二極管D304的正極與穩壓模塊3的輸入端連接，二極管D304的負極分別與抗干擾模塊1的輸出端和電源N1相連接。如圖1所示，所述電源轉換模塊4包括電源芯片U301，變壓器T301，光耦U302和電容C303。電容C303的一端與穩壓模塊3的輸出端連接，另一端與二極管D305的負極連接，二極管D305的正極與變壓器T301一次側的一端連接，電容C303的另一端同時與變壓器T301一次側的另一端連接，電阻R307并聯連接在電容C303的兩端，變壓器T301一次側的一端與功率MOS管Q301的漏極連接，變壓器T301二次側包括兩個副邊線圈，其中一個副邊線圈的一端與二極管D307的正極連接，二極管D307的負極與電源VDD連接，極性電容C306的正極與二極管D307的負極連接，極性電容C306的負極與其中一個副邊線圈的另一端連接，其中一個副邊線圈的另一端同時接地，另一個副邊線圈的一端與二極 管D306的正極連接，二極管D306的負極與電阻R308的一端連接，電阻R308的另一端與電源芯片U301的第二管腳連接，極性電容C304的負極與另一個副邊線圈的另一端連接，極性電容C304的正極與電源芯片U301的第二管腳連接，電容C305的一端與電源正極連接，另一端與電源芯片U301的第二管腳連接；電容C307的一端與極性電容C306的正極連接，另一端接地，電阻R309和電阻R310串聯連接，串聯后電阻R309的一端與極性電容C306的正極連接，電阻R309和電阻R310的中間節點和電阻R310的一端并聯連接在光耦U302的輸入端，電阻R311和電阻R312串聯連接，串聯后電阻R311的一端與電源VDD連接，電阻R312的一端接地，電阻R313和電容C310串聯后電阻R313的一端與電阻R311和電阻R312的中間節點連接，電容C310的一端與電壓基準Q301的負極連接，電壓基準Q301的正極和參考極分別與電阻R312的兩端連接，電壓基準Q301的負極與電阻R310的一端連接；光耦U302的輸出端并聯連接在電源芯片U301的第三管腳和第四管腳，電容C308的兩端并聯連接在電源芯片U301的第三管腳和第四管腳，電容C309的一端與穩壓模塊3的輸出端連接，另一端連接到地；電源芯片U301的第一管腳連接到電源正極，電源芯片U301的第六管腳、第七管腳和第八管腳同時連接至功率MOS管Q301的柵極連接；電阻R306的一端與穩壓管Z301的負極連接，電阻R306的另一端和穩壓管Z301的正極連接至電源轉換模塊4的輸入端，電源芯片U301的第五管腳連接至電阻R306和穩壓管Z301的中間節點。本實用新型雙電源控制器電源電路采用一個高頻變壓器T301，體積小，解決現有控制器變壓器供電方式中體積過大，導致無法配套安裝的問題。如圖2-4所示，本實用新型雙電源控制器電源電路的工作原理為：當輸入電源A1、N1或A2、N2電壓值正常時，U1≈U2≈U3；當輸入電源A1、N1或A2、N2電壓值高于穩壓管Z301限值時，U1＞U2≈U3，保證電解電容C301兩端電壓恒定，保護電源轉換模塊不受高壓損壞。本實用新型雙電源控制器電源電路的電壓范圍為AC85V～AC440V，可以同時滿足寬范圍的輸入電壓，保護電源電路工作可靠，提高產品質量。以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若 干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
