本實用新型涉及電源供電技術領域，特別是指一種具有識別功能的直流不間斷電源。

背景技術：

目前，UPS備用電源經常用在防止計算機類的需要直流供電的電子設備在停電或電源不穩定造成的影響，普通的在線式UPS的逆變電路由于需要一直工作，功耗大，而且逆變成交流電的正弦波形，也需要很大的能效損耗。因此，出現了直流不間斷電源。

而現有的不間斷電源中的蓄電池充電采用簡單的充電控制器，充電過程中對蓄電池的類型無法識別，以及飽和度無法控制，從而會造成蓄電池被過充而損壞蓄電池。

另外蓄電池的供電與市電供電自動切換，但這種供電方式，一旦市電電壓波動反復電池放電，就要經常給電池充電，造成能源浪費，降低不間斷電源的功效。

因此，有必要設計一種新的具有識別功能的直流不間斷電源，以解決上述技術問題。

技術實現要素：

針對背景技術中存在的問題，本實用新型目的是提供一種具有識別功能的直流不間斷電源，能耗少、效率高，對蓄電池充電進行保護，能夠延長蓄電池使用壽命，避免資源浪費。

本實用新型的技術方案是這樣實現的：一種具有識別功能的直流不間斷電源，包括交直流轉換模塊、電源監測模塊、控制模塊、智能充電模塊、蓄電池、電源轉換開關和電容器，其中，所述交直流轉換模塊與交流電源連接，用于將交流電源轉換成直流電源對負載供電，電源監測模塊與交流電源和控制模塊連接，控制模塊與電源轉換開關和電容器連接，電容器并聯在交直流轉換模塊的輸出端，電源轉換開關與交直流轉換模塊和電容器以及蓄電池連接，智能充電模塊連接于交直流轉換模塊的輸出端并與蓄電池連接，用于對蓄電池充電，蓄電池通過穩壓器與電源轉換開關連接。

在上述技術方案中，所述交直流轉換模塊為橋式整流模塊。

在上述技術方案中，所述智能充電模塊包括降壓穩壓單元，以及連接于降壓穩壓單元輸出的充電單元。

在上述技術方案中，所述充電單元包括輸出單元，與輸出單元電連接的充電控制單元，以及識別判斷單元和開關控制單元，根據識別判斷單元輸出的開關指令，控制充電控制單元的充電模式。

在上述技術方案中，所述充電控制單元包括第一比較器、反饋電阻、第二比較器以及浮充控制電阻，第一比較器的同相輸入端通過反饋電阻與該第一比較器的輸出端連接，第一比較器的反向輸入端與第二比較器的反相輸入端連接，第二比較器的同向輸入端與浮充控制電阻連接。

在上述技術方案中，所述識別判斷單元為一個比較器。

在上述技術方案中，所述開關控制單元由運算放大器和MOS管組成，MOS管連接于運算放大器的輸出端。

本實用新型具有識別功能的直流不間斷電源，通過控制模塊連接電源轉換開關，電源轉換開關連接在蓄電池和交直流轉換模塊的輸出端，以及使用電容 器并聯到直流供電電路的輸出端，從而在電源監測模塊監測到交流電源不穩定或是故障時通過控制模塊控制電容器或電源轉換開關，選擇電容器或轉換成直流的市電或蓄電池穩定供電。同時，利用智能充電模塊對蓄電池充電，自動識別蓄電池類別，以保護蓄電池不受損壞，延長使用壽命。

附圖說明

圖1為本實用新型具有識別功能的直流不間斷電源結構示意圖；

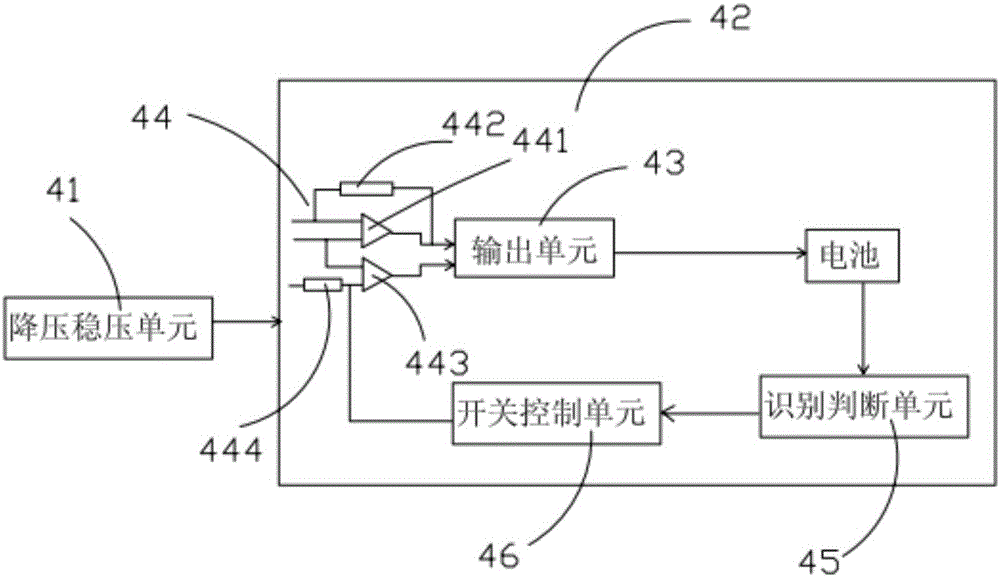

圖2為圖1中智能充電模塊結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1和圖2所示，本實用新型所述的一種具有識別功能的直流不間斷電源，包括交直流轉換模塊1，電源監測模塊2、控制模塊3、智能充電模塊4、蓄電池5、電源轉換開關6、電容器7、穩壓器8。其中，本實施例采用橋式整流模塊作為交直流轉換模塊1，在具體應用中，還可以采用其他的變換電路。

交直流轉換模塊1與交流電源10連接，用于將交流電源10轉換成直流電源對負載供電，電源監測模塊2與交流電源10和控制模塊3連接，電源監測模塊2用于監測交流電源10供電狀態，其輸出被送入控制模塊3。

控制模塊3與電源轉換開關6和電容器7連接，電容器7并聯在交直流轉換模塊1的輸出端，儲存電能。電源轉換開關6與交直流轉換模塊1和電容器7以及蓄電池5連接。

在電源監測模塊2監測到交流電源10穩定時，控制模塊3控制電源轉換開關6，使交流電源10經過交直流轉換模塊1轉換成的直流電直接對負載供電，而在電源監測模塊2監測到交流電源10不穩定或是障礙時，控制模塊3控制電源轉換開關6，使蓄電池5對負載供電，或者在蓄電池5長時間供電而電量不足時，控制模塊3控制電容器7對負載供電，如此，可以有多重供電保證，實現穩定的供電效果。

智能充電模塊4連接于交直流轉換模塊1的輸出端并與蓄電池5連接，用于對蓄電池5充電，蓄電池5通過穩壓器8與電源轉換開關6連接。

智能充電模塊4包括降壓穩壓單元41，以及連接于降壓穩壓單元41輸出的充電單元42。充電單元42包括輸出單元43，與輸出單元43電連接的充電控制單元44，以及識別判斷單元45和開關控制單元46，開關控制單元46根據識別判斷單元45輸出的開關指令，控制充電控制單元44的充電模式。

智能充電模塊4通過識別判斷單元45確定蓄電池5的類型后，對不同的電池采用不同的充電方式，保證了充電效果以及對充電飽和度可進行控制，對蓄電池5形成保護，避免受損。

在本實施例中，充電控制單元44包括第一比較器441、反饋電阻442、第二比較器443以及浮充控制電阻444，第一比較器441的同相輸入端通過反饋電阻442與該第一比較器441的輸出端連接，第一比較器441的反向輸入端與第二比較器443的反相輸入端連接，第二比較器443的同向輸入端與浮充控制電阻444連接。識別判斷單元45為一個比較器，開關控制單元46由運算放大器和MOS管組成，MOS管連接于運算放大器的輸出端。

本實用新型具有識別功能的直流不間斷電源，通過控制模塊3連接電源轉換開關6，電源轉換開關6連接在蓄電池5和交直流轉換模塊1的輸出端，以 及使用電容器7并聯到直流供電電路的輸出端，從而在電源監測模塊2監測到交流電源10不穩定或是故障時通過控制模塊3控制電容器7或電源轉換開關6，選擇電容器7或轉換成直流的市電或蓄電池5實時穩壓和隨時供電。同時，利用智能充電模4塊對蓄電池5充電，自動識別蓄電池5類別，以保護蓄電池5不受損壞，延長使用壽命。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
