本實用新型涉及開關設備的母線連接部件技術領域，尤其涉及一種母線穿墻套管。

背景技術：

隨著電力的高速發展，成套開關設備逐步向著高電壓、小型化發展，開關設備是一種組合式電器，集斷路器、負荷開關、隔離開關、母線以及相應的量測、控制裝置于一個矩形金屬柜中。開關柜性能的好壞對電網的安全生產和可靠運行都起著重要作用，隨著應用電壓等級的升高以及體積的小型化，開關柜母線穿墻套管處容易出現絕緣故障，母線穿墻套管處的電場分布不均，現有的母線穿墻套管的絕緣材料容易發生局部老化，造成絕緣能力下降，嚴重時導致母線與開關柜柜體發生放電現象，影響系統正常工作，危害工作人員的安全。

技術實現要素：

本實用新型所要解決的技術問題和提出的技術任務是對現有技術進行改進，提供一種母線穿墻套管，解決目前技術中傳統的母線穿墻套管絕緣性差，使用壽命短，容易發生放電現象，使用安全性差的問題。

為解決以上技術問題，本實用新型的技術方案是：

一種母線穿墻套管，包括絕緣筒，其特征在于，所述的絕緣筒內開設母線過孔，母線過孔內裝置導電芯形成套管結構，母線過孔為矩形孔，導電芯為與母線過孔相同形狀的截面，絕緣筒的橫截面整體呈矩形，絕緣筒的外圍還設置了連接法蘭。本實用新型所述的母線穿墻套管結構簡單，根據導電芯的結構來設計絕緣筒的結構，矩形導電芯的散熱條件較好，具有一定的機械強度，便于固定和連接，矩形的絕緣筒在符合矩形導電芯的電場分布的情況下，可以有效減小體積，減少制作絕緣筒所需的材料，降低制作成本。

進一步的，所述的母線過孔為邊角進行圓角處理的矩形孔，在矩形導電芯的棱角處的電場極不均勻，電場強度過大出現放電現象，導致絕緣筒老化過快，嚴重影響絕緣性，因此本實用新型將導電芯設置為棱角進行圓角處理的矩形，同時將母線過孔設置為圓角矩形孔，有效降低拐角處的電場強度，低于空氣擊穿的臨界場強，提高使用安全性，延長絕緣筒的使用壽命。母線穿墻套管局部絕緣老化及放電現象的根本原因不是絕緣材料的絕緣能力不足，而是導電芯棱角處的電場強度分布極不均勻?qū)е驴諝忾g隙放電，采用圓角處理，減小尖端放電的可能。

進一步的，所述的絕緣筒的橫截面為邊角進行圓角處理的矩形，適當減小絕緣筒的壁厚不會對絕緣性造成影響，還能降低造價。

進一步的，所述的絕緣筒的外壁上沿軸向設置了若干的裙邊，裙邊為環繞絕緣筒的凸邊，增大爬電距離，提高絕緣性。

進一步的，所述的連接法蘭成矩形，便于安裝定位。

進一步的，所述的絕緣筒和連接法蘭由環氧樹脂一體澆注成型，制作效率高，結構強度高，使用穩定性好。

與現有技術相比，本實用新型優點在于：

本實用新型所述的母線穿墻套管結構簡單，有效降低導電芯棱角處的電場分布不均勻性，避免電場強度過大導致空氣間隙放電而使得母線穿墻套管的局部快速老化，延長使用壽命，保障有效的絕緣性，節約絕緣材料，降低造價，提高使用安全性，確保系統正常工作，保障工作人員的生命安全。

附圖說明

圖1為本實用新型的軸向剖面示意圖；

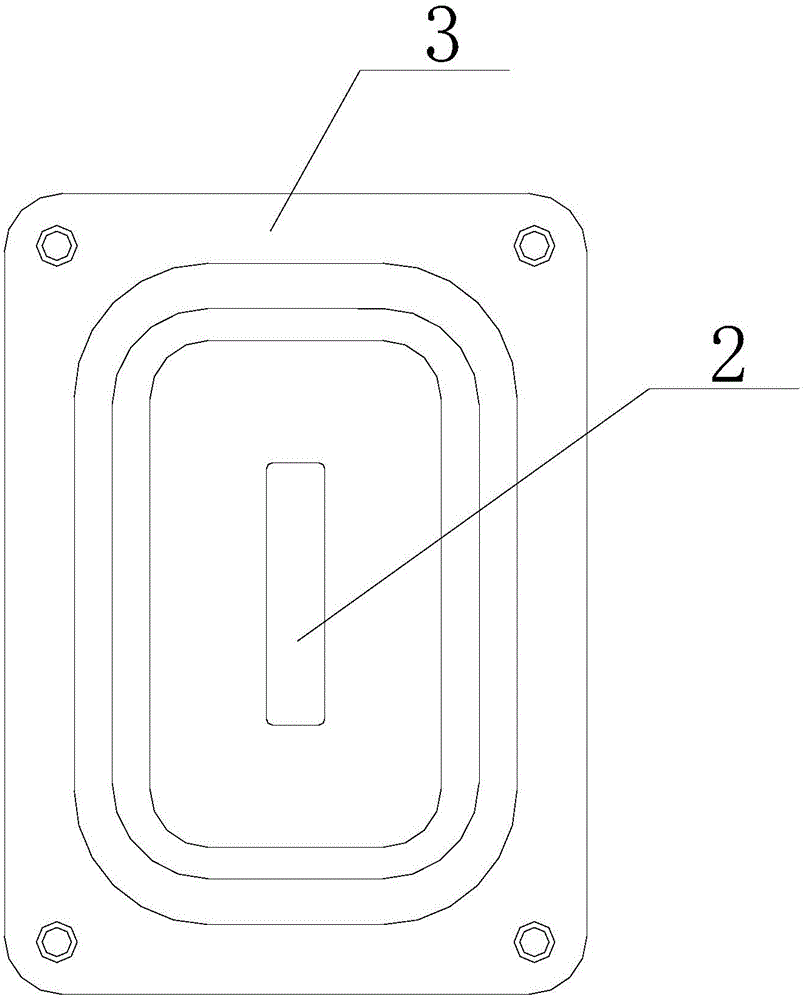

圖2為本實用新型的端面結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型實施例公開的一種母線穿墻套管，有效降低母線的電場分布不均勻性，避免電場強度過大導致母線穿墻套管的絕緣材料局部快速老化，有效提高線穿墻套管的絕緣材料的絕緣性能，延長使用壽命，提高使用安全性，避免發生放電現象，保障工作人員的生命安全。

如圖1和圖2所示，一種母線穿墻套管，包括絕緣筒1，所述的絕緣筒1內開設母線過孔2，母線過孔2內裝置導電芯形成套管結構，母線過孔2為邊角進行圓角處理的矩形孔，導電芯為與母線過孔2相同形狀的截面，采用圓角處理，減小尖端放電的可能，有效避免放電現象導致絕緣筒1局部老化，保障母線穿墻套管具有穩定長效的絕緣性能，絕緣筒1的橫截面為邊角進行圓角處理的矩形，適當減小絕緣筒1的壁厚不會對絕緣性造成影響，可以減少制作絕緣筒1的材料用量，從而降低母線穿墻套管的造價，絕緣筒1的外圍還設置了連接法蘭3，連接法蘭3成矩形，絕緣筒1和連接法蘭3由環氧樹脂一體澆注成型，制造效率高，結構強度高，使用壽命長，絕緣筒1的外壁上沿軸向設置了若干的裙邊4，裙邊4為環繞絕緣筒1的凸邊，增大爬電距離，提高絕緣性能。

以上僅是本實用新型的優選實施方式，應當指出的是，上述優選實施方式不應視為對本實用新型的限制，本實用新型的保護范圍應當以權利要求所限定的范圍為準。對于本技術領域的普通技術人員來說，在不脫離本實用新型的精神和范圍內，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
