本實用新型涉及農業技術領域，特別是涉及一種超長續航無人機。

背景技術：

現有技術中多采用人工噴灑的方式向農作物噴灑農藥，這種噴灑方式存在效率低、成本過高，而且對人體有害的缺點。隨著科技的迅速發展，無人機的使用已越來越廣泛，農業相關的基礎設施也在不斷地改進，噴藥無人機采用智能操控使用噴藥無人機代替人工傳統噴藥設備來噴灑農藥，大大減少了農業生產對勞動力的需求。

大多數的植保無人機用鋰電池發電，續航能力弱，而且不環保。因此太陽能電池的開發和應用越來越受到大家的關注。目前在使用太陽能發電的植保無人機時，太陽能電池經常在飛行過程中碰撞損壞，而且局部損毀會導致整個太陽能電池不能使用。

技術實現要素：

鑒于上述狀況，有必要提供一種續航能力強和使用壽命長的超長續航無人機。

本實用新型提出的一種超長續航無人機，包括無人機主體、主控制系統、四個螺旋槳、噴桿、起落架和藥箱，所述主控制系統設置在所述無人機主體上，所述藥箱位于所述無人機主體的下方，所述噴桿設置在所述藥箱的兩側，所述主控制系統與GPS定位裝置以及高度探測裝置相連，所述無人機主體的上端設置有無線充電裝置，所述無人機主體的內部設置有蓄電池，所述無人機主體的下端連接有方形的支撐板，所述螺旋槳設置在所述支撐板的四個角上，所述支撐板上固定有太陽能電池板，所述太陽能電池板由多個正六邊形的太陽能電池片連接成蜂窩狀，每個所述太陽能電池片均能獨立發電。

本實用新型提出的一種超長續航無人機，機身設置有太陽能電池板，利用太陽能發電，當無太陽時或太陽能供給不足時利用蓄電池發電，在無人機主體上還設置無線充電裝置，該無線充電裝置連接地面上的無線充電樁為無人機充電，多種供電模式解決了無人機續航能力有限的問題。太陽能電池板設計成蜂窩狀平面，這種結構具有較強的吸收光線的能力，也有利于電流的傳導，而且每個太陽能電池片獨立發電，即使個別太陽能電池片損壞也不會影響太陽能電池的發電。

進一步地，所述高度探測裝置為微波高度計。

進一步地，所述噴桿上設置有多個離心霧化噴頭。

進一步地，所述藥箱上設置有液位傳感器。

進一步地，所述起落架套接減震橡膠墊。

附圖說明

圖1為本實用新型實施例提出的超長續航無人機的主視示意圖；

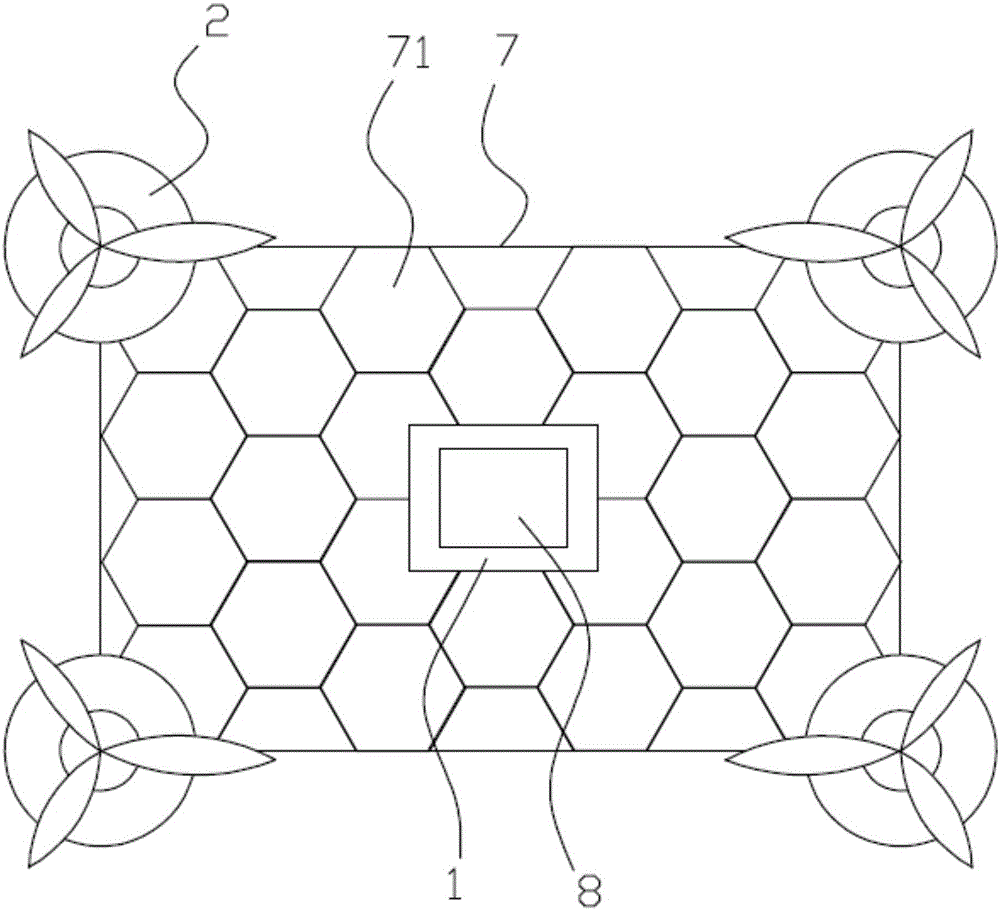

圖2為本實用新型實施例提出的超長續航無人機的俯視示意圖。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供該實施例的目的是使對本實用新型的公開內容更加透徹全面。

需要說明的是，當元件被稱為“固設于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“左”、“右”以及類似的表述只是為了說明的目的。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本實用新型。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。

請參閱圖1至圖2，本實用新型提出的本實用新型提出的一種超長續航無人機，包括無人機主體1、主控制系統、四個螺旋槳2、噴桿3、起落架4和藥箱5。所述藥箱5位于所述無人機主體1的下方，所述藥箱5上設置有液位傳感器，方便操作人員了解藥液的使用情況。所述噴桿3設置在所述藥箱5的兩側，所述噴桿3上設置有多個離心霧化噴頭。所述起落架4套接減震橡膠墊，使該無人機平穩地著地。

所述主控制系統設置在所述無人機主體1上，所述主控制系統與GPS定位裝置以及高度探測裝置相連，本實施例中所述高度探測裝置為微波高度計。

本實用新型提出的超長續航無人機可進行無線充電。無人機主體的上端設置有無線充電裝置8，通過GPS定位裝置和微波高度計確定地面無線充電樁的位置，無線充電裝置8連接地面上的無線充電樁進行充電。

所述無人機主體1的下端連接有方形的支撐板6，所述螺旋槳2設置在所述支撐板6的四個角上，所述支撐板6上固定太陽能電池板7，所述太陽能電池板7由多個正六邊形的太陽能電池片71連接成蜂窩狀，每個所述太陽能電池片71均能獨立發電。本實用新型中太陽能電池板7設計成蜂窩結構的平面，這種結構具有較強的吸收光線的能力，也有利于電流的傳導，而且每個太陽能電池片71獨立發電，即使個別太陽能電池片71損壞也不會影響太陽能電板7的發電。

所述無人機主體1的內部設置蓄電池，當無太陽時或太陽能供給不足時利用蓄電池發電。本實用新型提供了多種充電模式解決了無人機續航能力有限的問題。

以上所述實施例僅表達了本實用新型的實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
