本實用新型涉及電力變換技術領域，特別涉及一種智能電源電路。

背景技術：

目前，市場上的電源電路模塊主要是作為一種電力轉換器，將市電電壓調制成需要的低壓直流電，可以提供給一些直流用電設備，電源電路基本結構采用市電輸入口、電力變換電路、電力輸出口，在使用的時候?qū)⑹须娸斎肟诓逶诩矣貌遄希娭螅賹㈦娏敵隹谶B接用電設備，在接插電線的時候由于人體站在地面上，手中握有通電的電源電路模塊，由此形成接地回路，如果此時出現漏電等現象，容易造成人員觸點，存在安全隱患。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的是提供有效提高安全性能，在未感應到人體接觸的情況下進行電力輸出的智能電源電路。

本實用新型的上述技術目的是通過以下技術方案得以實現的：包括市電輸入口、電力變換電路、電力輸出口，所述市電輸入口上連接有開關單元，所述開關單元包括用以感應人體并輸出檢測信號的紅外傳感器、光電耦合器、常閉繼電器、用以持續供電的電池；

所述光電耦合器的輸入端連接紅外傳感器，光電耦合器的輸出側串聯在常閉繼電器線圈的供電回路上；

常閉繼電器的常閉觸點串聯在市電輸入口上。

通過上述設置，紅外傳感器可以感應人體，當有人體靠近的時候，輸出檢測信號為高電平，從而使得光電耦合器觸發常閉繼電器的線圈得電，從而常閉觸點斷開，此時由于市電輸入口已經被切斷，從而沒有電流回路形成，在將電力輸出口連接到用電設備的時候就可以避免帶電操作，從而人體與地的回路是沒有電流的，所以更加安全可靠，電路連接好之后，人體遠離電路，此時電路上的電力輸入口自動連接上電源，從而可以有效的進行電力轉換工作，為用電設備提供供電電源。

作為本實用新型的具體方案可以優選為：所述電力變換電路包括依次連接的變壓器T1、整流橋模塊、電容器單元、控制單元。

通過上述設置，通過變壓器T1將交流電進行初步降壓，然后通過整流橋模塊進行整流，最后通過電容器單元進行調整，是的電流更加平緩，最后由控制單元進行控制輸出。

作為本實用新型的具體方案可以優選為：所述控制單元包括控制芯片U1、第六電容器C6、第五二極管D5、第一電感L1、可調電阻RW1、第二電感L2；

控制芯片的1腳連接整流橋模塊正極輸出端，2腳連接第一電感L1與第五二極管D5陰極之間的連接點，3腳接地，4腳連接第六電容器C6與可調電阻RW1的調節端之間的連接點，5腳接地；

第六電容器C6的另一端接地；

第五二極管D5的陽極接地；

可調電阻RW1的一端連接第一電感L1與第二電感L2之間的連接點，可調電阻RW1的另一端接地；

第二電感L2的另一端連接電力輸出口。

通過上述設置，通過此控制單元進行電力控制輸出，從而可以實現對電力大小的可調節輸出，可以直接通過調節可調電阻RW1的電阻值來進行控制，由此可以看出此電路結構簡單，便于設計和日后維護。

作為本實用新型的具體方案可以優選為：所述控制芯片U1為LM2576芯片。

通過上述設置，此控制芯片應用于此電路上可以是的電路輸出的電力更加穩定，LM2576是降壓型開關穩壓器，具有非常小的電壓調整率和電流調整率，具有3A的負載驅動能力，LM2576能夠輸出3.3V、5V、12V、15V的固定電壓和電壓可調節的可調電壓輸出方式。

作為本實用新型的具體方案可以優選為：所述變壓器T1與整流橋模塊之間還連接有熔斷器FU。

通過上述設置，此熔斷器FU可以在出現過流現象的時候及時熔斷，起到電路保護的作用，防止后級電路出現燒毀。

作為本實用新型的具體方案可以優選為：所述紅外傳感器為熱釋電紅外傳感器。

通過上述設置，此傳感器可以有效感應人體是否靠近。

作為本實用新型的具體方案可以優選為：所述常閉繼電器的線圈上還并聯一續流二極管D11。

通過上述設置，續流二極管D11可以有效提高常閉繼電器的使用壽命。

附圖說明

圖1為本實施例的電路圖；

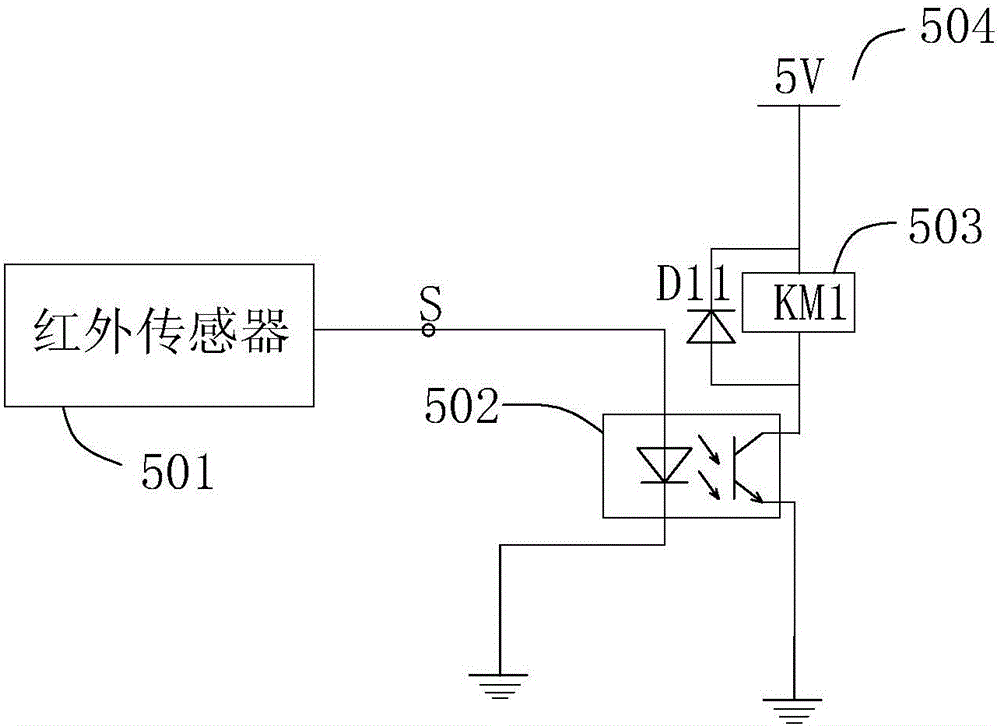

圖2為本實施例開關單元的電路圖；

圖3為本實施例熱釋電紅外傳感器的電路圖。

圖中100、整流橋模塊；200、控制單元；300、電力輸出口；400、電容器單元；501、紅外傳感器；502、光電耦合器；503、常閉繼電器；504、電池。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例：如圖1所示，一種電源電路，包括依次連接的電力輸入口AC、開關單元、變壓器T1、熔斷器FU、整流橋模塊100、電容器單元400、控制單元200以及輸出端300，交流電AC為220V市電電壓，變壓器T1的二次側為36V輸出，通過變壓器降壓原理，其輸出的36V電源還是交流電，其中熔斷器FU的過載電流為5A，當電流大于5A時，熔斷器FU熔斷。整流橋模塊100為四個二極管組成，分別為D1、D2、D3、D4，并且整流橋模塊100和控制單元200之間的電容器單元400結構如下：電容器單元400包括并聯在整流橋模塊100輸出端的多個電容器，其中多個電容器分別為C1、C2、C3、C4、C5。其中第一電容C1容值為4700uf，第二電容C2容值為4700uf，第三電容C3容值為470uf，第四電容C4容值為10uf，第五電容C5容值為0.01uf，由此可以便于調試。

控制單元200包括控制芯片U1、第六電容器C6、第五二極管D5、第一電感L1、可調電阻RW1、第二電感L2；控制芯片的1腳連接整流橋模塊100正極輸出端，2腳連接第一電感L1與第五二極管D5陰極之間的連接點，3腳接地，4腳連接第六電容器C6與可調電阻RW1的調節端之間的連接點，5腳接地；第六電容器C6的另一端接地；第五二極管D5的陽極接地；可調電阻RW1的一端連接第一電感L1與第二電感L2之間的連接點，可調電阻RW1的另一端接地；

第二電感L2的另一端連接輸出端300。控制芯片U1為LM2576芯片。LM2576是降壓型開關穩壓器，具有非常小的電壓調整率和電流調整率，具有3A的負載驅動能力，LM2576能夠輸出3.3V、5V、12V、15V的固定電壓和電壓可調節的可調電壓輸出方式。LM2576應用時比較簡單且外圍元件較少，內置頻率補償電路和固定頻率振蕩器。LM2576系列產品的開關頻率為52KHz，所以應用時可以使用小尺寸的濾波元件。LM2576可以高效的取代一般的三端線性穩壓器，它能夠充分的減小散熱片的面積，在一些應用條件下甚至可以不使用散熱片。在規定的輸入電壓和輸出負載的條件下，LM2576輸出電壓的誤差范圍為±4％；振蕩器的振蕩頻率誤差范圍為±10％；典型的待機電流為50μA，芯片內置過流保護電路和過熱保護電路。

第一電感L1與第二電感L2之間的連接點上還通過多個電容器接地，由圖中可知，此電容為電容器C7、C8、C9。輸出端300與接地端之間連接有電容器，此電容器為C10。可調電阻RW1的兩端還串聯有電阻，此電阻為R1和R2。

如圖2所示，開關單元包括用以感應人體并輸出檢測信號的紅外傳感器501、光電耦合器502、常閉繼電器503、用以持續供電的電池504；所述光電耦合器502的輸入端連接紅外傳感器501，光電耦合器502的輸出側串聯在常閉繼電器503線圈的供電回路上；常閉繼電器503的常閉觸點串聯在市電輸入口上。常閉繼電器503的線圈上還并聯續流二極管D11。

如圖3所示，紅外傳感器501為熱釋電紅外傳感器501。熱釋電紅外傳感器501包括殼體、光學濾鏡、場效應管Q11和熱釋電元件；殼體上設有通孔，光學濾鏡卡接于通孔中；場效應管Q11和熱釋電元件位于熱釋電紅外傳感器501的殼體內部；熱釋電元件耦接于場效應管Q11的柵極和地端之間。通過光學濾鏡感應外部熱輻射。光學濾鏡的主要作用是只允許波長在10μm左右的紅外線(人體發出的紅外線波長)通過，而將燈光、太陽光及其他輻射濾掉，以抑制外界的干擾。紅外感應源通常由兩個串聯或者并聯的熱釋電元件組成，這兩個熱釋電元件的電極相反，環境背景輻射對兩個熱釋電元件幾乎具有相同的作用，使其產生的熱釋電效應相互抵消，輸出信號接近為零。一旦有人侵入探測區域內，人體紅外輻射通過部分鏡面聚焦，并被熱釋電元件接收，由于角度不同，兩片熱釋電元件接收到的熱量不同，熱釋電能量也不同，不能完全抵消，經處理電路處理后輸出控制信號。熱釋電效應同壓電效應類似，是指由于溫度的變化而引起晶體表面電荷的現象。熱釋電紅外傳感器501由陶瓷氧化物或壓電晶體元件組成，在元件兩個表面做成電極，在傳感器監測范圍內溫度有△T的變化時，熱釋電效應會在兩個電極上產生電荷△Q，即在兩電極之間產生一微弱的電壓△V。由于它的輸出阻抗極高，在傳感器中有一個場效應管Q1進行阻抗變換。熱釋電效應所產生的電荷△Q會被空氣中的離子所結合而消失，即當環境溫度穩定不變時，△T=O，傳感器無輸出。人體或者體積較大的動物都有恒定的體溫，一般在37度，所以會發出特定波長10μm左右的紅外線，當人體進入檢測區，因人體溫度與環境溫度有差別，人體發射的10μm左右的紅外線通過菲涅耳透鏡濾光片增強后聚集到紅外感應源(熱釋電元件)上，紅外感應源在接收到人體紅外輻射時就會失去電荷平衡，向外釋放電荷，進而產生△T并將△T向外圍電路輸出，后續電路經檢測處理后就能產生生物人員檢測信號。其使用上，感應到人體后輸出高電平，沒有人體靠近輸出低電平，其輸出的高低電平信號在圖3中表示為S。

工作過程：熱釋電紅外傳感器501可以感應人體，當有人體靠近的時候，輸出檢測信號為高電平S，從而使得光電耦合器502觸發常閉繼電器503的線圈得電，從而常閉觸點斷開，此時由于市電輸入口已經被切斷，從而沒有電流回路形成，在將電力輸出口連接到用電設備的時候就可以避免帶電操作，從而人體與地的回路是沒有電流的，所以更加安全可靠，電路連接好之后，人體遠離電路，此時電路上的電力輸入口自動連接上電源，從而可以有效的進行電力轉換工作，為用電設備提供供電電源。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
