本實用新型涉及一種太陽能板的側壓固定裝置。

背景技術：

太陽能板作為太陽能發電系統的核心部分，其作用是將太陽的輻射能轉化為電能，因而太陽能板需要安裝在戶外，如房頂等能夠充分接受陽光輻射的地方。為了接收更多的輻射能，太陽能板表面積較大且多為扁平狀，這樣受風力影響較大，所以其緊固結構需要有較強的定位能力和結構強度。

現有的太陽能板緊固結構是通過螺栓將壓板與卡塊螺固，將太陽能板夾置于壓板與主梁之間。根據實際的安裝情況，壓板可以為中壓板，也可以為側壓板。當采用側壓板壓緊太陽能板時，太陽能板會產生一個對側壓板的反作用力，使側壓板發生傾斜，進而導致側壓板與太陽能板的連接強度降低，太陽能板安裝的牢固性和可靠性差。

技術實現要素：

本實用新型為解決上述問題，提供了一種太陽能板的側壓固定裝置，不僅能形成杠桿作用力使得側壓板更能夠壓緊所述太陽能板，提高太陽能板安裝的牢固性和可靠性，而且固定板與安裝支架圓弧接觸，能夠產生微調作用，使得太陽能板的安裝更靈活。

為實現上述目的，本實用新型采用的技術方案為：

一種太陽能板的側壓固定裝置，其包括用于壓緊固定太陽能板(50)的側壓板(10)、用于與安裝支架(60)固定連接的固定板(30)、連接所述側壓板(10)和所述固定板(30)的連接板(20)，所述側壓板(10)和所述固定板(30)分別設置在所述連接板(20)的兩側，其中，所述固定板(30)的一端與所述連接板(20)固定連接，所述固定板(30)的另一端與所述安裝支架(60)圓弧接觸，所述固定板(30)的中部與所述安裝支架(60)螺接固定。

優選的，所述側壓板(10)、所述連接板(20)、所述固定板(30)之間依次相接形成類Z字形折彎結構。

優選的，所述固定板(30)的中部設有安裝孔(32)，固定螺絲(40)穿過所述與所述安裝孔(32)并與所述安裝支架(60)螺接固定。

優選的，所述固定板(30)的另一端設有圓弧凸臺(31)，所述側壓板(10)受到向上的作用力時，所述圓弧凸臺(31)與所述安裝支架(60)圓弧接觸并向下抵壓所述安裝支架(60)。

優選的，所述圓弧凸臺(31)設置在所述固定板(30)的下方。

優選的，所述圓弧凸臺(31)的半徑R在1mm至2mm的范圍之間。

優選的，所述側壓板(10)的下表面(11)與所述太陽能板(50)壓緊配合，且所述下表面(11)向下傾斜設置。

優選的，所述連接板(20)豎直設置，且所述側壓板(10)的下表面(11)與所述連接板(20)之間的夾角θ在80°至95°的范圍之間。

優選的，所述側壓板(10)的下表面(11)設有用于增大摩擦力的紋路。

本實用新型的有益效果是：

(1)、所述側壓板和所述固定板分別設置在所述連接板的兩側，且所述固定板的端部與所述安裝支架圓弧接觸，中部與所述安裝支架螺接固定，從而形成杠桿結構，當側壓板受到向上的作用力時，能夠在固定板的端部形成相反的作用力，從而將所述側壓板壓緊固定在太陽能板上，提高太陽能板安裝的牢固性和可靠性；

(2)、所述固定板的端部設有與安裝支架圓弧接觸的圓弧凸臺，使得太陽能板的微調范圍更大；

(3)、所述側壓板的下表面向下傾斜設置，能夠有效保證與太陽能板充分接觸，提高了與太陽能板的連接強度；

(4)、所述側壓板的下表面設有用于增大摩擦力的紋路，能夠進一步提高與太陽能板的連接強度。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本實用新型的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型一種太陽能板的側壓固定裝置的組裝結構示意圖；

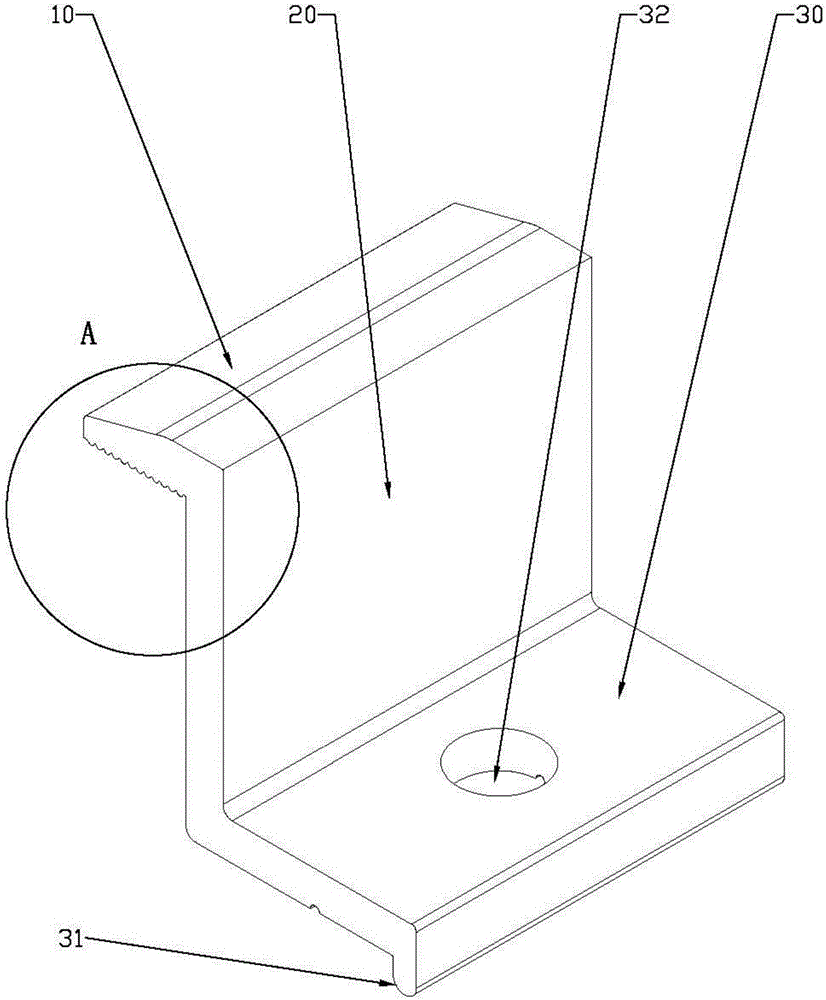

圖2為本實用新型一種太陽能板的側壓固定裝置的立體結構圖；

圖3為圖2的A處的放大示意圖；

圖4為本實用新型一種太陽能板的側壓固定裝置的側視結構圖；

圖中：

10-側壓板；11-下表面；

20-連接板；

30-固定板；31-圓弧凸臺；32-安裝孔；

40-固定螺絲；50-太陽能板；60-安裝支架；

θ-側壓板下表面與連接板之間的夾角；R-圓弧凸臺的半徑。

具體實施方式

為了使本實用新型所要解決的技術問題、技術方案及有益效果更加清楚、明白，以下結合附圖和實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1至圖4所示，本實用新型的一種太陽能板的側壓固定裝置，其包括用于壓緊固定太陽能板50的側壓板10、用于與安裝支架60固定連接的固定板30、連接所述側壓板10和所述固定板30的連接板20，所述側壓板10和所述固定板30分別設置在所述連接板20的兩側，其中，所述固定板30的一端與所述連接板20固定連接，所述固定板30的另一端與所述安裝支架60圓弧接觸，所述固定板30的中部與所述安裝支架60螺接固定。

其中，所述側壓板10、所述連接板20、所述固定板30之間依次相接形成類Z字形折彎結構。所述固定板30的中部設有安裝孔32，固定螺絲40穿過所述與所述安裝孔32并與所述安裝支架60螺接固定。所述固定板30的另一端設有圓弧凸臺31，所述側壓板10受到向上的作用力時，所述圓弧凸臺31與所述安裝支架60圓弧接觸并向下抵壓所述安裝支架60。本實施例中，所述固定螺絲40與所述安裝支架60的導軌的導槽相螺接配合，所述圓弧凸臺31的圓弧面與所述安裝支架60的導軌的頂面相抵壓配合。

本實施例中，所述圓弧凸臺31設置在所述固定板30的下方，且所述圓弧凸臺31的半徑R在1mm至2mm的范圍之間，優選為1.2mm至1.5mm的范圍之間。所述側壓板10的下表面11與所述太陽能板50壓緊配合，且所述下表面11向下傾斜設置；本實施例中，所述連接板20豎直設置，且所述側壓板10的下表面11與所述連接板20之間的夾角θ在80°至95°的范圍之間，優選為85°至90°的范圍之間。并且，所述側壓板10的下表面11設有用于增大摩擦力的紋路。

上述說明示出并描述了本實用新型的優選實施例，如前所述，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述實用新型構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
