本實用新型涉及逆變器技術領域，更具體地說，特別涉及一種無風扇的電流跟蹤控制型逆變器。

背景技術：

在移動大功率用電的領域，如遠洋輪船，移動應急電源車等，通常采用風力、光伏、柴油發電設備提供電力，但是上述發電設備產生的電能的技術參數(電壓、頻率)會隨外界因素變化，從而導致用電設備無法正常工作，更有甚者會損壞用電設備。因此需要配套的逆變器來使得上述發電設備產生的電能達到和市電一致的技術參數。移動應急電源車等設備供電負載種類多樣，因此要求配套的逆變器需具有較強的負載適應能力，特別是感性負載能力，比如帶電機的能力。電機在啟動過程中，啟動電流非常大，同時在電機啟動之前兩端電壓也會大幅下降。目前，現有的大功率逆變器采用的控制方法無法在電機啟動過程中限制電機啟動電流快速上漲，只能啟動額定功率很小的電機。因此需要設計能夠啟動較大額定功率的逆變器，增強逆變器帶負載的能力。

同時，隨著逆變器功率的增大，逆變器在工作過程中產生的熱量也就越多，過多的熱量會使整個設備的溫度升高，導致其內部電子器件工作不穩定，嚴重的時候會損壞設備。因此，需要將逆變器工作過程中產生的多余熱量散發出去，降低逆變器的工作溫度。目前現有的大功率逆變器散熱一般有以下兩種散熱方式：其一、在逆變器外殼一側上加裝風扇，另外一側開進氣孔，強制空氣在逆變器內部對流帶走多于的熱量；加裝風扇會增加額外成本，同時會產生電磁輻射和電磁干擾，影響其他設備的正常運行，影響整機的可靠性。其二、在逆變器主要發熱部位加裝水冷式熱交換器，通過循環流動的水帶走多余的熱量。此種方式需要循環流動的水，對于移動供電設備，此種方不僅成本高，同時也難于設計。綜上所述，需要設計一種無風扇的電流跟蹤控制型逆變器。

技術實現要素：

本實用新型的目的在于提供一種成本低、帶負載能力強的無風扇的電流跟蹤控制型逆變器。

為了達到上述目的，本實用新型采用的技術方案如下：

一種無風扇的電流跟蹤控制型逆變器，包括逆變器本體和用于安裝逆變器本體的散熱器，所述逆變器本體包括依次連接的輸入整流電路、逆變電路和輸出濾波電路，以及分別與輸入整流電路、逆變電路和輸出濾波電路連接的功率轉換管理模塊，所述功率轉換管理模塊內還設有保護電路，輔助電源電路和穩壓電路。

進一步地，所述散熱器包括散熱基板以及安裝于散熱基板上的多個散熱翅片，并且位于兩側的散熱翅片的高度大于中間的散熱翅片高度，位于兩側的散熱翅片的寬度小于中間的散熱翅片寬度。

與現有技術相比，本實用新型的優點在于：本實用新型在控制電路中加入限流電路，電機啟動時，能夠有效限制電機啟動瞬時電流而不影響電機正常啟動。與傳統逆變器相比，具有更強的帶負載的能力，適用性更好。同時采用無風扇的散熱器散熱形式，極大的降低了成本。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型所述無風扇的電流跟蹤控制型逆變器的框架圖。

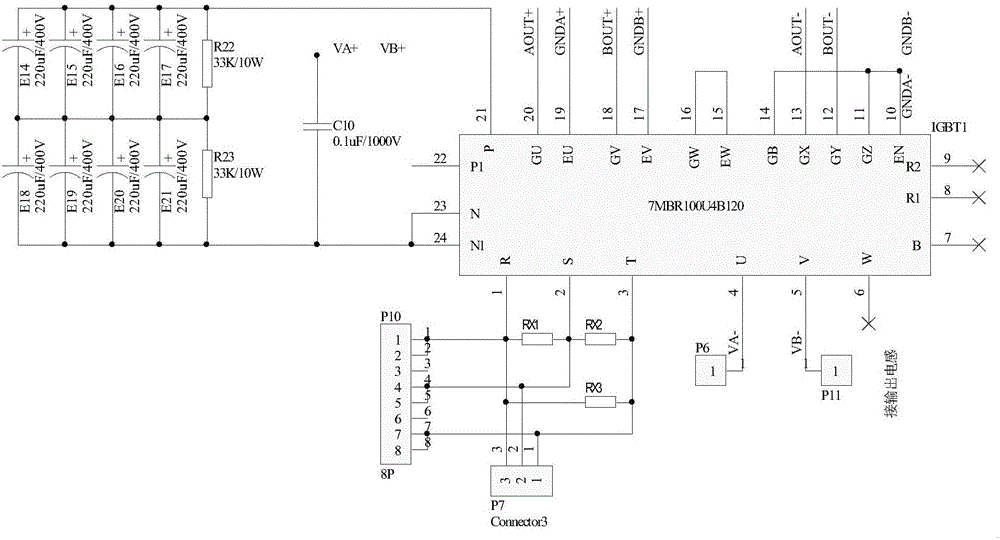

圖2是本實用新型所述無風扇的電流跟蹤控制型逆變器中輸入整流電路和逆變電路的電路圖。

圖3是本實用新型所述無風扇的電流跟蹤控制型逆變器中輸出濾波電路的電路圖。

圖4是本實用新型所述無風扇的電流跟蹤控制型逆變器中輔助電源電路的電路圖。

圖5是本實用新型所述無風扇的電流跟蹤控制型逆變器中穩壓電路的電路圖。

圖6是本實用新型所述無風扇的電流跟蹤控制型逆變器中散熱器的結構圖。

圖7是本實用新型所述無風扇的電流跟蹤控制型逆變器中單片機的電路圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

實施例

參閱圖1所示，本實施例提供一種無風扇的電流跟蹤控制型逆變器，包括逆變器本體和用于安裝逆變器本體1的散熱器2，所述逆變器本體包括依次連接的輸入整流電路10、逆變電路11和輸出濾波電路12，以及分別與輸入整流電路10、逆變電路11和輸出濾波電路12連接的功率轉換管理模塊13，所述功率轉換管理模塊13內還設有保護電路14，輔助電源電路15和穩壓電路16，輔助電源電路15將交流電壓轉換為直流低壓，給保護電路14、穩壓電路16和其它電路中的芯片提供供電電壓，還可以提供基準電壓；保護電路14由單片機處理反饋回路采集的電壓、電流信號來實現過流保護、過壓保護等功能；穩壓電路16通過采集反饋回路中的電壓信號經過單片機處理來實現輸出電壓穩定。

所述輸入整流電路10和逆變電路11如圖2所示，所述逆變電路11主要采用型號為7MBR100U4B120的IGBT功率管。圖3所示為輸出濾波電路12的電路圖。

參閱圖4和圖5所示，分別為輔助電源電路15和穩壓電路16的電路圖。

本實用新型中驅動信號發生原理：控制電路采用經典的電流跟蹤滯環控制方式。現將穩壓控制電路實現原理簡述如下：由單片機(圖7)發出數字信號，經過數模轉換芯片進行AD轉換后，與設定基準電壓反相求和等處理后，生成正弦波基準電壓；采樣交流輸出電壓經過整流，低通濾波，與設定基準電壓進行比例積分調節，生成PI調制信號；正弦波基準信號與PI調制信號通過芯片進行乘法運算，再通過放大，得電壓基準；采樣交流輸出電壓，與電壓基準反相求和，再經過反相放大，得電流基準信號；采樣直流母線電壓，或者設定基準電壓，二者取其一(印制板上有跳線)。經過處理分成正負兩個電平(閾值)；采樣輸出電感上電流，經過兩級反相放大，與電流基準反相求和。分別與正負閾值進行比較，兩個運算結果分別輸入D型觸發器，再分別通過驅動芯片處理生成四路驅動信號。限流保護(限流環)：檢測交流輸出電流，超過20A觸發限流保護，即時響應即時恢復。

參閱圖6所示，所述散熱器2包括散熱基板20以及安裝于散熱基板20上的多個散熱翅片21，并且位于兩側的散熱翅片的高度大于中間的散熱翅片高度，位于兩側的散熱翅片的寬度小于中間的散熱翅片寬度。

散熱器的高度和散熱翅片21的密度決定了散熱面積，散熱面積的大小決定散熱能力，從而可以根據逆變器的發熱功率調節其密度和高度，逆變器IGBT與電感產生的熱量傳遞到散熱器上，而散熱器充分和空氣接觸，自然流動的空氣和散熱器進行熱交換，帶走多于的熱量。

本實用新型采用的主動散熱方式，無需額外增加風扇，能有效降低逆變器的成本；逆變器采用主動散熱方式，通過散熱底座上的岐片與空氣對流帶走多于的熱量，逆變器上蓋上無需開散熱孔，外界的灰塵、水汽無法進入到逆變器內部，提高逆變器的耐腐蝕性，同時全封閉式的外殼，可以有效屏蔽外界的電磁輻射對逆變器的影響以及逆變器本身電磁輻射對其他設備的影響。

雖然結合附圖描述了本實用新型的實施方式，但是專利所有者可以在所附權利要求的范圍之內做出各種變形或修改，只要不超過本實用新型的權利要求所描述的保護范圍，都應當在本實用新型的保護范圍之內。
