本實用新型屬于新能源車用動力電機的技術領域，具體涉及一種用于新能源車的集中繞組內置式永磁同步電機。

背景技術：

新能源車輛上由于受到軸向空間有限和高性能需求的制約，特別是混合動力車型，一般采用集中繞組內置式永磁同步電機。常規的集中繞組內置式永磁同步電機定子齒部為同一個圓的圓弧段、轉子外圓設計為整圓，定轉子之間為均勻氣隙，缺點是造成了電機的反電勢波形畸變率高、定位力矩和轉矩波動大等問題。目前永磁同步電機多采用定子斜槽、斜極和近極槽配合結構的缺點是電機的制造工藝復雜、輸出轉矩下降，也會帶來一定的振動噪聲問題。

專利CN103560635公開了一種電動汽車用低波動永磁同步電機，其定子齒部的優化為：定子齒朝向轉子的一端為定子齒的齒端，定子齒的齒端端面為定子齒的齒面，定子齒的齒面是一弧心朝向轉子的弧面，其弧心軸線平行于轉子的中心軸線；定子齒的徑向截面由一根經過轉子軸心的虛擬直線分成對稱的兩半，該虛擬直線為定子齒的齒端中心線，定子齒的齒面邊緣部沿另一根虛擬直線削平，該虛擬直線為定子齒的齒端削平線，定子齒的齒端中心線及齒端削平線相互垂直。此技術方案中的齒部削角較為死板，需要較大的齒尖部厚度，同時其齒端圓弧形處理只能解決一些特定的極槽配合電機的齒槽力矩波動問題。

專利CN202503416公開了一種集中繞組永磁同步電機，其定子齒尖部利用圓弧段進行削角，達到非均勻氣隙的效果。此技術方案中的圓弧段對機械加工的要求較高，定位難以保證。

專利CN202550735公開了一種不等氣隙永磁電機轉子沖片，有利于降低反電勢波形畸變率和定位力矩，但是其在轉子一個極距下采用一段圓弧，需要轉子有較大的空間，不利于 電機尺寸的小型化。

技術實現要素：

本實用新型的目的是提供一種用于新能源車的集中繞組內置式永磁同步電機，解決現有技術中的集中繞組內置式永磁同步電機反電勢波形畸變率高、定位力矩和轉矩波動大的問題。

本實用新型的目的通過以下技術方案實現：

一種用于新能源車的集中繞組內置式永磁同步電機，包括定子、轉子和永磁體，所述定子的內圓交替形成多個定子槽及多個定子齒，所述定子齒朝向轉子的一段為定子齒的齒端，定子齒的齒端端面為定子齒齒面；在一個齒距范圍內，定子齒的徑向截面由一根經過轉子軸心的虛擬直線分成對稱的兩半，該虛擬直線為定子齒的齒端中心線，齒面邊緣部沿另一條虛擬直線削平，該虛擬直線為齒端削平線，所述的定子齒的齒面邊緣部各有一齒端削平線，兩條齒端削平線不重合且以齒端中心線為對稱軸對稱；所述的定子齒齒面上開設有2個齒面凹槽，齒面凹槽軸線是經過定子中心的軸線并位于定子齒的齒端中心線的兩端，齒面凹槽軸線和定子齒的齒端中心線距離小于1/3個齒距的距離。

作為優選的技術方案，所述的齒端削平線和齒端中心線所成的銳角的為5-45度。

作為優選的技術方案，所述的齒端削平線和齒端中心線所成的銳角的為30度。

作為優選的技術方案，所述定子齒徑向截面沿齒端中心線可以呈對稱或非對稱結構。

作為優選的技術方案，在一個極距范圍內，所述的轉子由第一扇形轉子部分、第二扇形轉子部分和第三扇形轉子部分3個扇形轉子部分組成，所述的第一扇形轉子部分的外圓弧內開設有永磁體開槽，組成同一轉子的3個扇形轉子部分的外圓弧具有不同圓心；每個扇形轉子部分的外圓弧與內圓弧具有不同圓心；第二扇形轉子部分的外圓弧的圓心位于轉子的一個極距范圍內的中心線Q上；第一扇形轉子部分和第三扇形轉子部分的外圓弧圓心位于轉子的一個極距的兩條邊界線P2和P1上，3個扇形轉子部分外圓弧段兩個交點處進行倒角處理；一個極距下的轉子徑向截面沿中心線Q呈對稱結構。

與現有技術相比，本實用新型的有益效果是：

本實用新型提供的一種用于新能源車的集中繞組內置式永磁同步電機，由于定轉子的結構設計使其在氣隙兩側邊緣形成不均勻徑向氣隙，減少了氣隙磁導的變化，近而減少了轉子旋轉時氣隙磁場儲能的變化，消弱了電機反電勢波形畸變率，降低了電機定位力矩和轉矩波動，同時也避免了采用斜槽或斜極設計帶來的復雜工藝問題。

附圖說明

圖1是本實用新型的定子和轉子徑向截面圖；

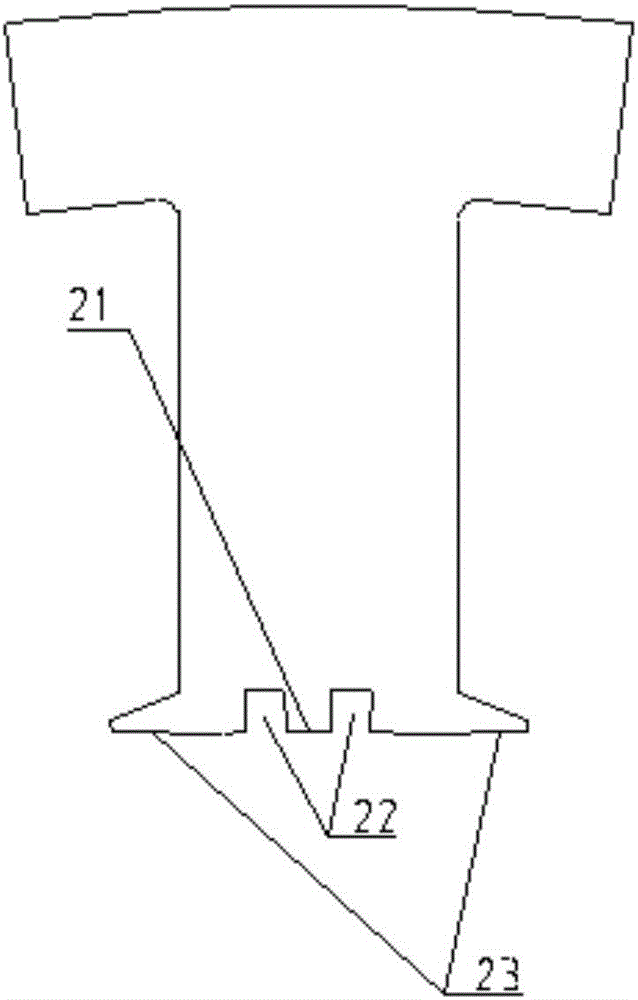

圖2是本實用新型的定子一個齒距范圍內的結構示意圖；

圖3是本實用新型的轉子一個極距范圍內的結構示意圖；

圖中，1定子，2轉子，3永磁體，21定子齒齒面，22齒面凹槽，23齒面邊緣部；31第二扇形轉子部分；32第一扇形轉子部分；33第三扇形轉子部分；34永磁體開槽。

具體實施方式

下面結合附圖詳細說明本實用新型的具體實施方式。如圖1所示，一種用于新能源車的集中繞組內置式永磁同步電機，包括定子1、轉子2和永磁體3，所述定子的內圓交替形成多個定子槽及多個定子齒，所述定子齒朝向轉子2的一段為定子齒的齒端，定子齒的齒端端面為定子齒齒面21；如圖2所示，在一個齒距范圍內，定子齒的徑向截面由一根經過轉子軸心的虛擬直線分成對稱的兩半，該虛擬直線為定子齒的齒端中心線，齒面邊緣部23沿另一條虛擬直線削平，該虛擬直線為齒端削平線，所述的定子齒的齒面邊緣部23各有一齒端削平線，兩條齒端削平線不重合且以齒端中心線為對稱軸對稱；所述的定子齒齒面21上開設有2個齒面凹槽22，齒面凹槽22軸線是經過定子中心的軸線并位于定子齒的齒端中心線的兩端，齒面凹槽22軸線和定子齒的齒端中心線距離小于1/3個齒距的距離，所述的齒端削平線和齒端中心線所成的銳角的為5-45度。所述的齒端削平線和齒端中心線所成的銳角的為30度。所述定子齒徑向截面沿齒端中心線可以呈對稱或非對稱結構。

如圖3所示，在一個極距范圍內，所述的轉子由第一扇形轉子部分、第二扇形轉子部分和第三扇形轉子部分3個扇形轉子部分組成，所述的第一扇形轉子部分32的外圓弧內開設 有永磁體開槽，組成同一轉子的3個扇形轉子部分的外圓弧具有不同圓心；每個扇形轉子部分的外圓弧與內圓弧具有不同圓心；第二扇形轉子部分31的外圓弧的圓心位于轉子的一個極距范圍內的中心線Q上；第一扇形轉子部分32和第三扇形轉子部分33的外圓弧圓心位于轉子的一個極距的兩條邊界線P2和P1上，3個扇形轉子部分外圓弧段兩個交點處進行倒角處理；一個極距下的轉子徑向截面沿中心線Q呈對稱結構。

選取所有齒距下的定子1和所有極距下的扇形轉子部分進行組合，形成如圖1所示的電機定轉子徑向截面圖，定子1和轉子2之間的氣隙呈現非均勻的特征。本實用新型提供的集中繞組內置式永磁同步電機相對于現有永磁同步電機，轉矩波動最大值從14％減少到12％，齒槽轉矩從2.46Nm減少到0.97Nm，電機的轉矩波動和齒槽轉矩性能得到了大幅的提高，有效的降低了電機的反電勢諧波和氣隙諧波，能夠?qū)崿F(xiàn)新能源車平穩運行、低噪聲、高性能的動力電機需求。

以上通過具體實施方式對本實用新型進行了詳細的說明，該實施方式僅僅是本實用新型的較佳實例，不應理解為對本實用新型的限制，任何依據發明的原理所做的更改都應在本實用新型的保護范圍之內。
