本實用新型涉及一種低壓成套開關設備，具體的說是低壓成套開關設備立柱連接三通結構，屬于低壓成套開關設備技術領域。

背景技術：

現有技術中，在輸配電行業內、低壓成套開關設備的立柱拼裝，主要是在前橫梁和側梁上焊接或拼裝一件聯結器，再與垂直立柱連接起來。這樣焊接骨架工時增加且操作不方便，拼好的骨架剛性也不理想，誤差較大，而且成本較高。

技術實現要素：

本實用新型的目的在于克服上述不足之處，從而提供一種低壓成套開關設備立柱連接三通結構，提高了低壓成套開關設備的立柱拼裝的工作效率，加工方便，降低了生產成本。

按照本實用新型提供的技術方案，低壓成套開關設備立柱連接三通結構包括橫向連接板、縱向連接板和豎向連接板，其特征是：橫向連接板、縱向連接板和豎向連接板的一端共同連接在一起，橫向連接板、縱向連接板和豎向連接板的另一端分別向橫向、縱向和豎向延伸；

橫向連接板包括第一橫向板和第二橫向板，第一橫向板和第二橫向板對稱連接成一體，第一橫向板邊緣設有第一橫向對接板，第一橫向對接板上沿長度方向均勻設有多個螺栓孔，第二橫向板邊緣設有第二橫向對接板，第二橫向對接板上沿長度方向均勻設有多個螺栓孔；

縱向連接板包括第一縱向板和第二縱向板，第一縱向板和第二縱向板對稱連接成一體，第一縱向板邊緣設有第一縱向對接板，第一縱向對接板上沿長度方向均勻設有多個螺栓孔，第二縱向板邊緣設有第二縱向對接板，第二縱向對接板上沿長度方向均勻設有多個螺栓孔；

豎向連接板包括第一豎向板和第二豎向板，第一豎向板和第二豎向板對稱連接成一體，第一豎向板邊緣設有第一豎向對接板，第一豎向對接板上沿長度方向均勻設有多個螺栓孔，第二豎向板邊緣設有第二豎向對接板，第二豎向對接板上沿長度方向均勻設有多個螺栓孔。

進一步的，橫向連接板、縱向連接板和豎向連接板為L形。

進一步的，橫向連接板、縱向連接板和豎向連接板內側設有預留螺栓孔。

進一步的，橫向連接板和豎向連接板連接處內側設有吊環安裝孔。

進一步的，橫向連接板、縱向連接板和豎向連接板由同一塊板材采用沖壓工藝彎折成型。

本實用新型與已有技術相比具有以下優點：

本實用新型結構簡單、緊湊、合理，加工方便，提高了生產效率，降低了生產成本；重量降低，減輕了整體重量。

附圖說明

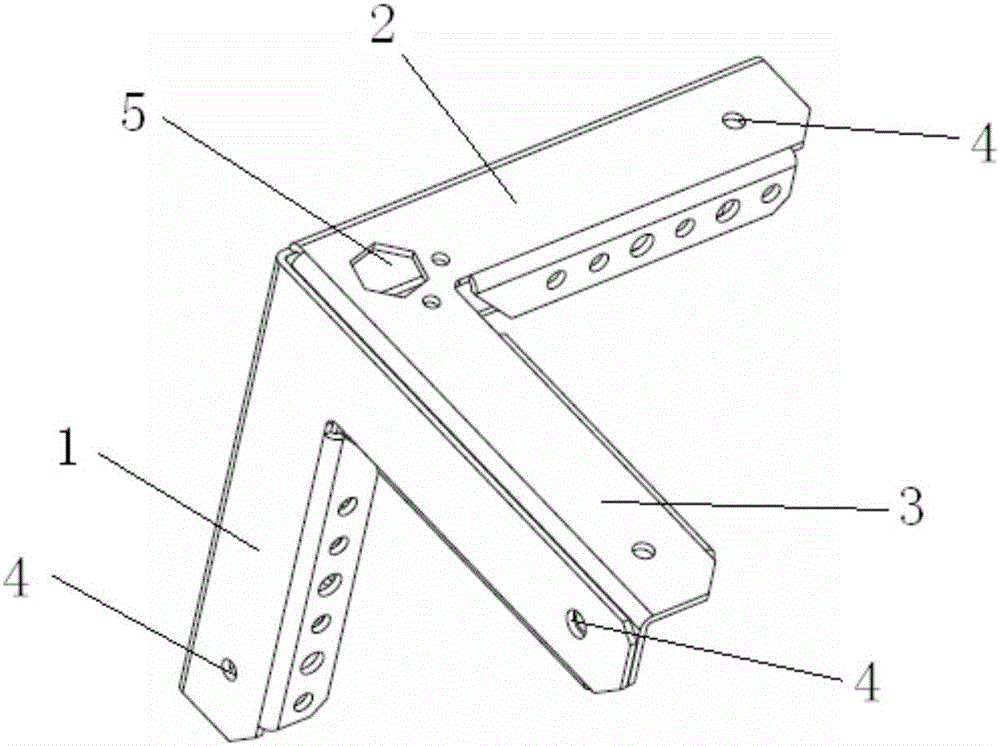

圖1為本實用新型主視圖。

圖2為本實用新型后視圖。

附圖標記說明：1-橫向連接板、101-第一橫向板、102-第二橫向板、103-第一橫向對接板、104-第二橫向對接板、2-縱向連接板、201-第一縱向板、202-第二縱向板、203-第一縱向對接板、204-第二縱向對接板、3-豎向連接板、301-第一豎向板、302-第二豎向板、303-第一豎向對接板、304-第二豎向對接板、4-預留螺栓孔、5-吊環安裝孔。

具體實施方式

下面本實用新型將結合附圖中的實施例作進一步描述：

如圖1~2所示，本實用新型主要包括L形的橫向連接板1、縱向連接板2和豎向連接板3，橫向連接板1、縱向連接板2和豎向連接板3的一端共同連接在一起，橫向連接板1、縱向連接板2和豎向連接板3的另一端分別向橫向、縱向和豎向延伸。橫向連接板1、縱向連接板2和豎向連接板3分別與低壓成套開關設備立柱的橫向、縱向和豎向端對接。

橫向連接板1包括第一橫向板101和第二橫向板102，第一橫向板101和第二橫向板102對稱連接成一體。第一橫向板101邊緣設有第一橫向對接板103，第一橫向對接板103上沿長度方向均勻設有多個螺栓孔，多個螺栓孔上通過螺栓連接低壓成套開關設備立柱的橫向端。第二橫向板102邊緣設有第二橫向對接板104，第二橫向對接板104上沿長度方向均勻設有多個螺栓孔。

縱向連接板2包括第一縱向板201和第二縱向板202，第一縱向板201和第二縱向板202對稱連接成一體。第一縱向板201邊緣設有第一縱向對接板203，第一縱向對接板203上沿長度方向均勻設有多個螺栓孔，多個螺栓孔上通過螺栓連接低壓成套開關設備立柱的縱向端。第二縱向板202邊緣設有第二縱向對接板204，第二縱向對接板204上沿長度方向均勻設有多個螺栓孔，多個螺栓孔上通過螺栓連接低壓成套開關設備立柱的縱向端。

豎向連接板3包括第一豎向板301和第二豎向板302，第一豎向板301和第二豎向板302對稱連接成一體。第一豎向板301邊緣設有第一豎向對接板303，第一豎向對接板303上沿長度方向均勻設有多個螺栓孔，多個螺栓孔上通過螺栓連接低壓成套開關設備立柱的豎向端。第二豎向板302邊緣設有第二豎向對接板304，第二豎向對接板304上沿長度方向均勻設有多個螺栓孔，多個螺栓孔上通過螺栓連接低壓成套開關設備立柱的豎向端。

所述橫向連接板1、縱向連接板2和豎向連接板3內側設有預留螺栓孔4，預留螺栓孔4是給客戶特殊應用時的安裝孔。

所述橫向連接板1和豎向連接板3連接處內側設有吊環安裝孔5，吊環安裝孔5用于安裝吊環。

所述橫向連接板1、縱向連接板2和豎向連接板3由同一塊板材采用沖壓工藝彎折成型，無需再用焊接工藝，既方便生產，又減輕零件重量，節約成本。

本實用新型的橫向連接板、縱向連接板和豎向連接板分別與低壓成套開關設備立柱的橫向、縱向和豎向端對接，并通過螺栓將向連接板、縱向連接板、豎向連接板和低壓成套開關設備立柱的橫向、縱向和豎向端連接成一體。
