本實用新型屬于磁傳動領域，特別是永磁渦流傳動。

背景技術：

永磁渦流傳動是近年剛剛興起的實用技術，永磁聯軸器是主要產品之一，圖1和圖2是永磁聯軸器的兩種基本結構，即圓盤型永磁聯軸器和圓筒型永磁聯軸器。永磁聯軸器都有調速或降速作用。很多傳動機械設備在啟動過程中或運行過程中存在過載或負載波動的情況，這時需要降低或改變負載軸轉速來防止超負荷工作，以往都是利用變頻裝置或液力耦合裝置解決這一問題。與這些機械聯軸調速裝置相比，永磁聯軸器在可靠性、適應性、隔振效果、使用壽命和軟啟動及過載保護等諸多方面具有優勢。永磁聯軸器工作過程中實現這些優勢需要主動端和從動端之間在預定范圍內做軸向滑動來調整間距，目前都是在永磁聯軸器上配備了較為復雜的調整間距的機構和執行器來完成，不僅價格過高，也給實際安裝操作帶來不便。

技術實現要素：

本實用新型解決的技術問題是提供一種圓盤型永磁聯軸器，具有工作過程中自動調整主動端和從動端間距在預定范圍內的功能，這種永磁聯軸器價格相對較低，安裝操作相對簡便。

為解決上述技術問題，設計一種圓盤型永磁聯軸器，包括主動軸、主動端、從動端、從動軸，主動軸由電機帶動，從動軸接負載，主動端上的圓盤型導體與從動端圓盤上的永磁體有間隙地對應設置。主動軸端部配有滑動軸，滑動軸與主動端固定連接并可在有限范圍內軸向滑動，同時有靜止彈簧座固定于設備上，其中的彈簧機構通過推力軸承保持對主動端施加推力。

可以將所述滑動軸上配置滑動限位銷與主動軸上的滑動限位孔共同作用保證主動端在預定軸向范圍內滑動。

可以將所述固定于設備上的靜止彈簧座設計為環柱狀，其上均勻分布有若干彈簧機構。

工作情況是這樣的：圖3所示主動端和從動端所處相對位置是在停車或額定功率下的時候。當設備因啟動過載或遇到意外過載時，因阻力增加引起主動端和從動端之間的轉速差增加，這會導致主動端上的圓盤型導體中的感生電流增加，這又增加了主動端與從動端之間的排斥力，于是主動端和從動端之間的距離變大，從而永磁聯軸器實際傳遞扭矩隨之降低，隨啟動后逐漸平穩或意外過載排除后，主動端在彈簧機構通過推力軸承施加力的作用下，會逐漸恢復到額定功率下的正常位置。整個工作過程中，避免了設備超載運轉的發生。

本實用新型的有益效果是提供一種圓盤型永磁聯軸器，具有工作過程中自動調整主動端和從動端間距在預定范圍內的功能，這種圓盤型永磁聯軸器價格相對較低，安裝操作相對簡便。

附圖說明

下面結合附圖對本實用新型的具體實施方式做進一步詳細說明，其中：

圖1是現有技術圓盤型永磁聯軸器基本結構示意圖。

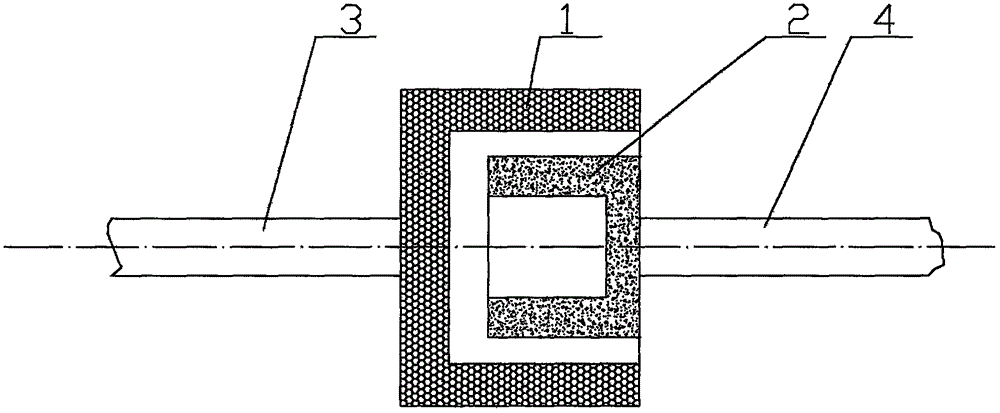

圖2是現有技術圓筒型永磁聯軸器基本結構示意圖。

圖3是本實用新型圓盤型永磁聯軸器的一種具體實施方式。

圖中：1.主動端；2.從動端；3.主動軸；4.從動軸；5.靜止彈簧座；6.推力軸承；31.滑動軸；32.滑動限位孔；33.滑動限位銷；51.彈簧機構。

具體實施方式

圖3所示本實用新型圓盤型永磁聯軸器，包括主動軸3、主動端1、從動端2、從動軸4，主動軸3由電機帶動，從動軸4接負載。主動端1上的圓盤型導體與從動端2圓盤上的永磁體有間隙地對應設置。主動軸3端部配有滑動軸31，滑動軸31與主動端1固定連接并可在有限范圍內軸向滑動。靜止彈簧座5固定于設備上，其中的彈簧機構51通過推力軸承6保持對主動端1施加推力?；瑒虞S31上配置滑動限位銷33與主動軸3上的滑動限位孔32共同作用保證主動端1在預定軸向范圍內滑動。固定于設備上的靜止彈簧座5設計為環柱狀，其上均勻分布有4套彈簧機構51。

需要說明的是本領域技術人員根據專業技術為解決所述技術問題所能預測到對本實施例所做的等同替代或明顯變型均在本專利申請保護的范圍之內。

針對圖2所示現有技術圓筒型永磁聯軸器基本結構所做的發明創造圓筒型永磁聯軸器因無法概括進本實用新型的獨立權利要求中，申請人將提出另案申請。
