本實用新型涉及電力變電站技術領域，具體涉及一種變電站磷酸鐵鋰電池遠程監測裝置。

背景技術：

磷酸鐵鋰電池由于其具有體積小、重量輕、能效高等諸多優點，逐步在變電站中得到應用。由于以往的磷酸鐵鋰電池管理(BMS)都是針對電動汽車場景開發的，而在變電站應用場景中，由于眾多變電站為無人值守，在電池出現告警及需要維護時，由于現場無人維護操作造成諸多不便，因而將眾多變電站及辦公樓內的磷酸鐵鋰電池管理集中到電力公司后臺統一集中管理，則能大幅度提高維護效率。傳統的磷酸鐵鋰電池監測裝置多為就地管理維護，如中國專利文獻CN202309138U，該專利只是對有人值守變電站場景適合，而現在國家電網推行智能電網建設，大量變電站都是無人值守，電池監測裝置就地維護不現實，需要遠程進行維護，同時后臺電池監測裝置統一建設還可以降低成本。

技術實現要素：

本實用新型的目的是：提供一種變電站磷酸鐵鋰電池遠程監測裝置，能夠對無人值守的變電站中的磷酸鐵鋰電池進行監測維護，降低變電站磷酸鐵鋰電池遠程管理的費用。

為實現上述目的，本實用新型采用的技術方案是：

由變電站端電池監測單元和后臺集中電池監測單元組成，所述變電站端電池監測單元由磷酸鐵鋰電池組、信號采集板、高壓包及變電站狀態接入控制器組成，所述信號采集板及高壓包與磷酸鐵鋰電池組連接，并通過網口與變電站狀態接入控制器連接；變電站電池組通過高壓包與負載相連；

所述后臺集中電池監測單元由告警模塊、監測模塊、控制模塊、保護模塊及通信模塊組成；

所述變電站狀態接入控制器與通信模塊進行遠程通信；

所述監測模塊用于監測磷酸鐵鋰電池組的剩余電量；

所述告警模塊用于發出磷酸鐵鋰電池組的故障警報信息；

所述控制模塊用于控制磷酸鐵鋰電池組與充電電源的連接與斷開。

本實用新型還存在以下特征：

所述磷酸鐵鋰電池組的規格為3.2V、10AH，磷酸鐵鋰電池組之間相互串聯，每個磷酸鐵鋰電池組還分別與電池均衡模塊連接。

所述保護模塊在磷酸鐵鋰電池組充電達到截止電壓時，自動斷開充電回路，在磷酸鐵鋰電池組放電達到截至電壓時，自動斷開放電回路。

與現有技術相比，本實用新型具備的技術效果為：監測裝置中位于變電站側的電池監測單元用于獲得磷酸鐵鋰電池組的運行狀態，并將狀態通過網口傳輸至變電站狀態接入控制器，變電站狀態接入控制器與遠離變電站的設置后臺集中電池監測單元的通信模塊連接，變電站的維護人員在遠程即可獲得酸鐵鋰電池組的運行信息，并利用告警模塊、監測模塊、控制模塊、保護模塊對遠程的磷酸鐵鋰電池組進行遠程維護的處理，因此該監測裝置能夠對多個無人值守的變電站中的磷酸鐵鋰電池進行監測維護，而且能夠降低變電站磷酸鐵鋰電池維護管理的費用。

附圖說明

圖1是磷酸鐵鋰電池組的結構示意圖；

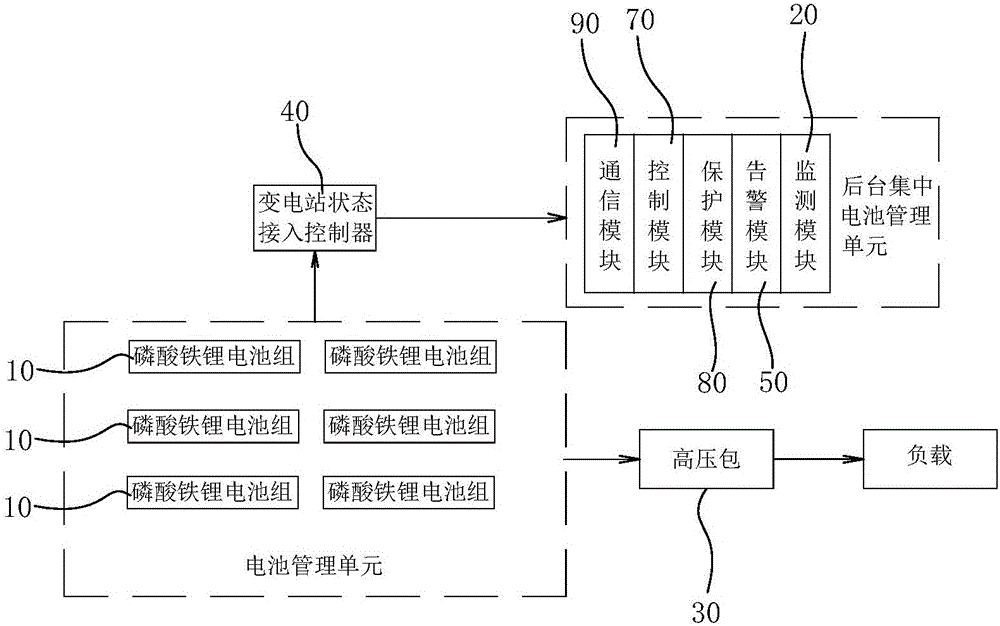

圖2是變電站磷酸鐵鋰電池遠程監測裝置的邏輯框圖。

具體實施方式

結合圖1和圖2，對本實用新型作進一步地說明：

變電站磷酸鐵鋰電池遠程監測裝置，由變電站端電池監測單元和后臺集中電池監測單元組成，所述變電站端電池監測單元由磷酸鐵鋰電池組10、信號采集板20、高壓包30及變電站狀態接入控制器40組成，所述信號采集板20及高壓包30與磷酸鐵鋰電池組10連接，并通過網口與變電站狀態接入控制器40連接；變電站電池組通過高壓包與負載相連；

所述后臺集中電池監測單元由告警模塊50、監測模塊60、控制模塊70、保護模塊80及通信模塊90組成；

所述變電站狀態接入控制器40與通信模塊90進行遠程通信；

所述監測模塊60用于監測磷酸鐵鋰電池組10的剩余電量；

所述告警模塊50用于發出磷酸鐵鋰電池組10的故障警報信息；

所述控制模塊70用于控制磷酸鐵鋰電池組10與充電電源的連接與斷開。

監測裝置中位于變電站側的電池監測單元用于獲得磷酸鐵鋰電池組10的運行狀態，并將狀態通過網口傳輸至變電站狀態接入控制器40，變電站狀態接入控制器40與遠離變電站的設置后臺集中電池監測單元的通信模塊90連接，變電站的維護人員在遠程即可獲得酸鐵鋰電池組10的運行信息，并利用告警模塊50、監測模塊60、控制模塊70、保護模塊80對遠程的磷酸鐵鋰電池組10進行維護的處理，因此該監測裝置能夠對無人值守的變電站中的磷酸鐵鋰電池進行管理維護，而且能夠降低變電站磷酸鐵鋰電池遠程管理的費用。

結合圖1所示，所述磷酸鐵鋰電池組10的規格為3.2V、10AH，電池容量根據現場負載具體情況而定，磷酸鐵鋰電池組10之間相互串聯，每個磷酸鐵鋰電池組10還分別與電池均衡模塊100連接。

其中，狀態接入控制器40(CAC)，接入的傳感器量有磷酸鐵鋰電池組10在線監測等多系列，變電站電池組信號采集板20的信號與接入控制器40通過網口方式，并傳送至電力公司的后臺集中電池監測單元，接入控制器40支持IEC61850協議；型號為研華變電站專用機UNO-4671A。

所述保護模塊80在磷酸鐵鋰電池組10充電達到截止電壓時，自動斷開充電回路，在磷酸鐵鋰電池組10放電達到截至電壓時，自動斷開放電回路。

信號采集板通過協議轉換單元將CAN協議轉換成IEC61850協議，并與狀態接入控制器通信；由于磷酸鐵鋰電池監測裝置支持IEC61850協議，因而能集成進智能變電站系統，從而在停電狀態下能夠為變電站提供更長時間供電。
