本實用新型涉及一種電機定子加工設備，具體是一種自動頂升電機定子槽紙機。

背景技術：

目前國內甚至國外缺少電機槽片嵌入機的生產商，或者說制造這種機械設備的廠家并不多，市面上大致出現兩種情況：一、絕大多數的電機生產商還在使用傳統的手工嵌入槽片，特別是在小型電機的生產中，由于其體積小，使得槽片的嵌入工序非常緩慢，嚴重影響電機裝嵌的工作效率；二、較為自動化的槽片嵌入機由于這種嵌入機同時在同一機器完成電機裝嵌的所有程序，從而使整臺機器結構非常復雜，由于本機器屬于長期工作性質的裝置，且經常需要更換不同的模具裝嵌不同的電機，而模具的更換由于結構復雜導致每次更換時都需要生產廠商派專業的工程師來操作或者需要生產廠商派人來培訓，而且培訓的時間較長，且由于結構復雜的原因?qū)е赂鼡Q的模具( 此模具結構龐大) 費用相當高，因此更換模具或者日常維護都需生產廠商派人來完成，耗時耗費，嚴重影響生產作業，令電機裝嵌廠家難以規劃生產周期。

因此本申請人呈發明了201310094445.6，名稱為“非均槽電機定子槽紙一次自動插紙機”，該設備不僅能夠?qū)崿F(xiàn)槽紙自動插入，還可適用于大小槽的定子安裝槽紙。但是，如圖5所示，其為該專利中分度盤安裝定子后結構示意圖。在該專利中，定子嵌入槽片后，需要使用安裝在分度盤上撬板8將定子向上撬起，方可將定子與分度盤分離。這部分動作需要人工操作，給操作帶來了一定的麻煩，因此有必要對現有的嵌線機作進一步的改進。

技術實現要素：

本實用新型的目的是為了克服已有技術存在的缺點，提供一種生產效率高，生產成本低，使用方便的一種自動頂升電機定子槽紙機。

本實用新型目的是用以下方式實現的：一種自動頂升電機定子槽紙機，其包括主機及設于其上的分度裝置及槽紙插入機，所述的分度裝置連接有分度盤，分度盤下方設置有槽紙孔，槽紙插入機從該槽紙孔內插入槽紙并進入定子的線槽內，其特征在于：所述的分度盤上方設置有定位柱，定子套裝在該定位柱的柱面上，定位柱與分度盤間設置有舉升器，舉升器將定位柱向上舉升使得定子與分度盤分離。

所述的定位柱表面安裝有定位塊，定位塊卡扣入線槽內。

所述的定位柱上下滑動式安裝在滑動軸表面，滑動軸通過轉軸與主機固定連接。

所述的分度盤上還設置有導向軸，導向軸穿插入設置在定位柱上的導向孔內。

所述的舉升器為設置在轉軸上的頂針，頂針在氣缸的驅動下可在轉軸內上下運動，驅動定位柱上下運動。

所述的氣缸與頂針間設置有杠桿，杠桿的尾端與主機鉸接，杠桿的中部與頂針固定安裝，杠桿的首端與氣缸固定連接。

本實用新型的有益效果是：1、結構簡單，生產成本低，提高市場競爭力。2、定子完成槽片嵌入后，舉升裝置可將定子自動向上頂起，使其脫離分度盤，在方便用戶提取定子的同時，提升了生產效率。

附圖說明

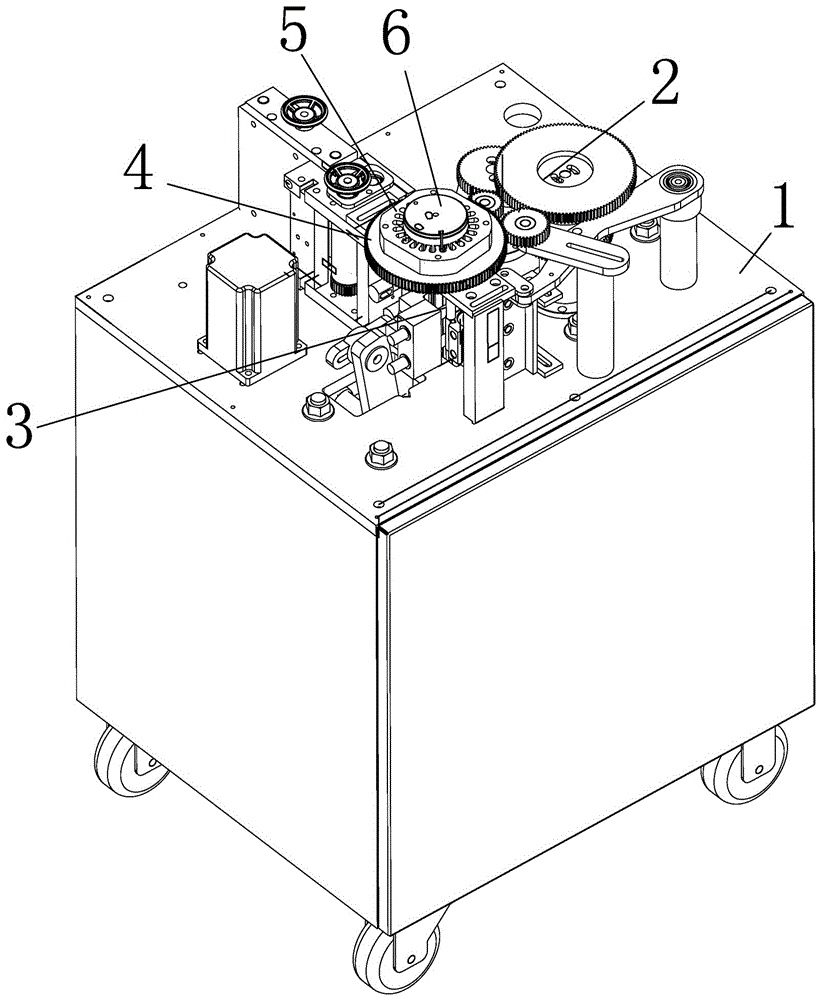

圖1為本實用新型總裝效果圖。

圖2為本實用新型隱藏外殼后效果圖。

圖3為本實用結構裝配圖。

圖4為本實用新型結構剖視圖。

圖5為現有技術結構示意圖。

具體實施方式

下面結合附圖對本實用新型作具體進一步的說明。一種自動頂升電機定子槽紙機，其包括主機1及設于其上的分度裝置2及槽紙插入機3，所述的分度裝置2連接有分度盤4，分度盤4下方設置有槽紙孔41，槽紙插入機3從該槽紙孔41內插入槽紙并進入定子5的線槽51內，其特征在于：所述的分度盤4上方設置有定位柱6，定子5套裝在該定位柱6的柱面上，定位柱6與分度盤4間設置有舉升器，舉升器將定位柱6向上舉升使得定子5與分度盤4分離。

所述的定位柱6表面安裝有定位塊61，定位塊61卡扣入線槽51內。

所述的定位柱6上下滑動式安裝在滑動軸62表面，滑動軸62通過轉軸63與主機1固定連接。

所述的分度盤4上還設置有導向軸42，導向軸42穿插入設置在定位柱6的導向孔64內。

所述的舉升器為設置在轉軸63內的頂針7，頂針7在氣缸71的驅動下可在轉軸63內上下運動，驅動定位柱6上下運動。

所述的氣缸71與頂針7間設置有杠桿72，杠桿72的尾端與主機1鉸接，杠桿72的中部與頂針7固定安裝，杠桿72的首端與氣缸71固定連接。

工作原理：工作時，將電機定子5安裝到定位柱6上，定子的下端承載于分度盤表面。啟動設備，槽紙插入機將槽片切斷后，從槽紙孔41內插入，使其進入定子5的線槽51內。每完成一次槽片插入，分度盤機構及轉動一定的角度，使得下一線槽與槽紙插入機對接，依次循環直到所有槽片全部插入。

當槽片全部插入后，氣缸71向上推動杠桿72，在杠桿原理的作用下，將頂針向上推動，從而利用頂針將定位柱6向上舉升，從而帶動定子向上運動，實現了定子與分度盤的分離。與傳統技術相比，本案中由于設置有舉升裝置，在定子完成槽片嵌入后，即可自動完成定子舉升與分度盤分離。從而避免了傳統技術需要人工分離所存在的操作麻煩，故可廣泛推廣使用。
