本實用新型涉及天然氣發電和蓄電池充電領域，特別涉及一種車載天然氣發電移動充電站。

背景技術：

近年來，電動汽車隨著各項技術的成熟與發展，加上環保、補貼、減稅、上牌等優勢，越來越受到消費者的關注和青睞。但電動汽車也受到電池續航問題的困擾，目前市面上大部分純電動汽車的續航里程在二百公里左右，一旦行駛出門在沒有充電設施的地方耗完電池儲能，電動汽車將無法行駛。

為了解決這些尷尬的問題，一種方案，在所有道路上密集建設充電樁，達到隨處可以充電的效果，但這樣會大量增加廠家建設成本并存在利用率不高的問題；另一種方案，采用移動充電站，目前移動充電站也大致分為兩種，一種是配備了柴油發電機、蓄電池及快速充電器裝置的移動充電車，但柴油發電機存在污染問題，另一種是救援車僅攜帶蓄電池給其他車輛進行應急充電，但充電量有限。

技術實現要素：

為解決上述現有技術中的不足，本實用新型提出一種車載天然氣發電移動充電站。

本實用新型的技術方案是這樣實現的：

一種車載天然氣發電移動充電站，包括：移動充電車1、天然氣發電系統2、熱能儲能系統3、蓄電池系統4、充電系統5；

天然氣發電系統2包含天然氣發電機組和液化天然氣，天然氣發電機組是以天然氣為燃料的點火式氣體機，與發電機配套進行發電，所發電能傳輸?shù)叫铍姵叵到y(tǒng)4和充電系統5，換熱器通過高溫冷卻水管連通天然氣發動機的高溫部件，將發電系統產生的熱能通過管路存儲到熱能儲能系統3；

熱能儲能系統3在天然氣發電機組發電的同時進行余熱回收，利用熔鹽作為傳熱和儲熱介質，通過泵3.3將低溫熔鹽從冷鹽罐3.2抽到天然氣發電系統的換熱器3.1加熱至高溫，然后將高溫熔鹽存儲到熱鹽罐3.4，當需要熱量時，將高溫熔鹽通過泵3.5從熱鹽罐3.4輸送到鹽水換熱器3.6轉化為高溫水；

蓄電池系統4采用鉛酸蓄電池，當充電系統5電動汽車充電時，首先利用蓄電池系統中存儲的電能，當電能存儲無法滿足充電需要時，天然氣發電機啟動給蓄電池系統充電；

充電系統5將天然氣發電機組運行產生的電能或者蓄電池系統存儲的電能充到電動汽車的蓄電池中。

可選地，所述天然氣發動機的高溫部件為氣缸、機體、氣缸蓋。

本實用新型的有益效果是：

可以為電動汽車在道路上提供充電服務，天然氣發電在提供清潔電能的同時，還可以提供熱能，使能源利用率達到最大化。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

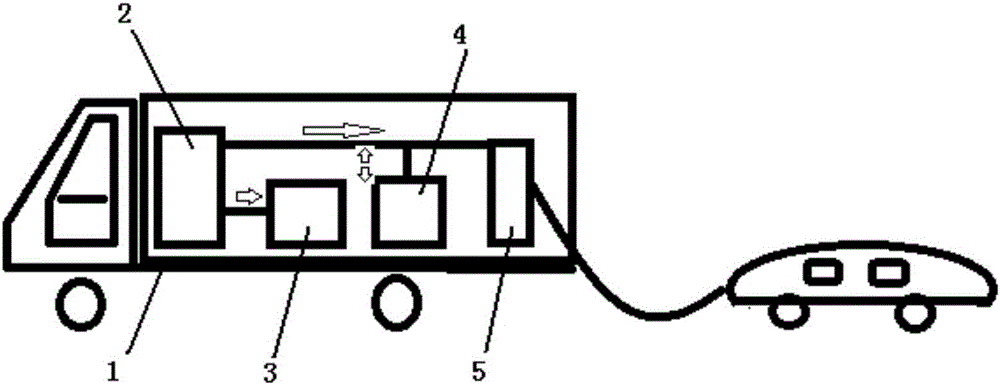

圖1為本實用新型一種車載天然氣發電移動充電站的結構示意圖；

圖2為本實用新型一種車載天然氣發電移動充電站的熱能儲能原理圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提出了一種車載天然氣發電移動充電站，在充電車上配備天然氣發電機、蓄電池和充電器裝置，利用天然氣發電機組可以提供電能、熱能、冷能，電能可以給電動汽車充電，冷熱可以提供給服務區或者居民使用。

如圖1所示，本實用新型的車載天然氣發電移動充電站包括：移動充電車1、天然氣發電系統2、熱能儲能系統3、蓄電池系統4、充電系統5。

下面結合附圖對本實用新型的車載天然氣發電移動充電站進行詳細說明。

如圖2所示，天然氣發電系統2包含天然氣發電機組和液化天然氣，本實用新型的天然氣發電機組是以天然氣等高熱值氣體為燃料的點火式氣體機，與發電機配套進行發電，所發電能傳輸?shù)叫铍姵叵到y(tǒng)4和充電系統5，換熱器通過高溫冷卻水管連通天然氣發動機的氣缸、機體、氣缸蓋等高溫部件，換熱器將發電系統產生的熱能通過管路存儲到熱能儲能系統3。

熱能儲能系統3是在天然氣發電機組發電的同時進行余熱回收，利用熔鹽作為傳熱和儲熱介質，通過泵3.3將低溫熔鹽從冷鹽罐3.2抽到發電系統的換熱器3.1加熱至高溫，然后將高溫熔鹽存儲到熱鹽罐3.4，當需要熱量時，將高溫熔鹽通過泵3.5從熱鹽罐輸送到鹽水換熱器3.6轉化為高溫水，用來發電、供熱、供冷等，此過程熱損是相當小的。

蓄電池系統4采用鉛酸蓄電池，當充電系統5電動汽車充電時，首先利用蓄電池中存儲的電能，當電能存儲無法滿足充電需要時，將天然氣發電機啟動給蓄電池充電。

充電系統5是將天然氣發電機組運行產生的電能或者蓄電池存儲的電能充到電動汽車的蓄電池中。

電動汽車在道路上電池儲能耗完的情況下，移動充電站到達電動汽車所在位置，接入充電系統，充電系統首先利用蓄電池中的電能給電動汽車充電，當蓄電池電量下降到一定值時，啟動天然氣發電系統，繼續給電動汽車充電，同時給蓄電池充電，天然氣發電系統產生電能的同時，還產生熱能，進入熱能儲能系統，應用于熱能需求的地方。

本實用新型提供了一種移動充電站，可以為電動汽車在道路上提供充電服務，天然氣發電在提供清潔電能的同時，還可以提供熱能，使能源利用率達到最高。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
