本實用新型涉及一種電子產品充電設備，具體涉及無線充電器。

背景技術：

無線充電技術（Wireless charging technology；Wireless charge technology ），源于無線電能傳輸技術，又稱作感應充電、非接觸式感應充電，是利用近場感應，也就是電感耦合，由供電設備( 充電器) 將能量傳送至用電的裝置，該裝置使用接收到的能量對電池充電，并同時供其本身運作之用，由于充電器與用電裝置之間以磁場傳送能量，兩者之間不用電線連接，因此充電器及用電的裝置都可以做到無導電接點外露，無線充電技術應用于電子產品的優勢在于其更為安全及便捷。

目前，智能手機已成為人們日常成活中通訊及娛樂不可缺少的電子設備，人們已經更多的使用手機進行視頻聊天、影視播放；手持手機長時間會導致用戶疲勞，使用短體手機支架及桌面無線充電器應用范圍受限，懶人支架相對更為適用，但傳統的懶人支架需要將手機夾住的固定方式，同時由于智能手機在使用視頻聊天、影視播放中大量消耗電量，而傳統的懶人支架不支持充電需要用戶再另接充電器，每次使用都要進行一次繁瑣的操作。

技術實現要素：

本實用新型的目的在于提供一種桿式磁吸無線充電器，有效的解決背景技術中存在的問題。

為實現上述目的，本實用新型的通過如下技術方案實現：一種桿式磁吸無線充電器，其特征在于：包括上殼體、發射線圈、隔磁片、PCB電路板、下殼體、球體連接件、萬向軟管、底座、磁鐵；所述的隔磁片為凹槽型，所述的發射線圈置于隔磁片內，發射線圈與所述的PCB電路板電性相連，所述的磁鐵為一個或多個數量分布于隔磁片外圍；所述的下殼體設有球體連接槽并與所述的球體連接件組裝為一體，球體連接件作為旋轉支點；所述的萬向軟管通過所述的球體連接件、所述的球體連接槽連接所述的下殼體、所述的底座；所述的萬向軟管內部含有軟性金屬條或金屬管，支持全方向彎曲調節，作為支撐、角度調節使用。

進一步，所述的球體連接件是連接并固定下殼體及萬向軟管的關鍵點，球體連接件為鐵元素材料球體或非鐵元素材料球體，材料不同對應的結構方式不同；所述的球體連接件為鐵元素材料其對應的所述的下殼體內設有環形磁鐵；所述的球體連接件為非鐵元素材料球體其對應的所述的球體連接槽外圍設有螺絲，并帶有鎖緊螺帽；所述的底座分為夾子方式底座、吸盤方式底座。

進一步，所述的發射線圈及所述的隔磁片安裝于所述的下殼體內；所述的PCB電路板安裝于所述的下殼體內或安裝于所述的底座內。

進一步，所述的PCB電路板設有有線電源接口。

與現有技術相比，本實用新型提出的一種桿式磁吸無線充電器，具有以下有益效果：通過磁力吸附方式實現被充電設備快速安裝在無線充電器上，并快速實現充電；球體連接件作為活動關節支持全方向旋轉、萬向軟管支持全方向彎曲調節，方便用戶應用各種角度及高度。

附圖說明

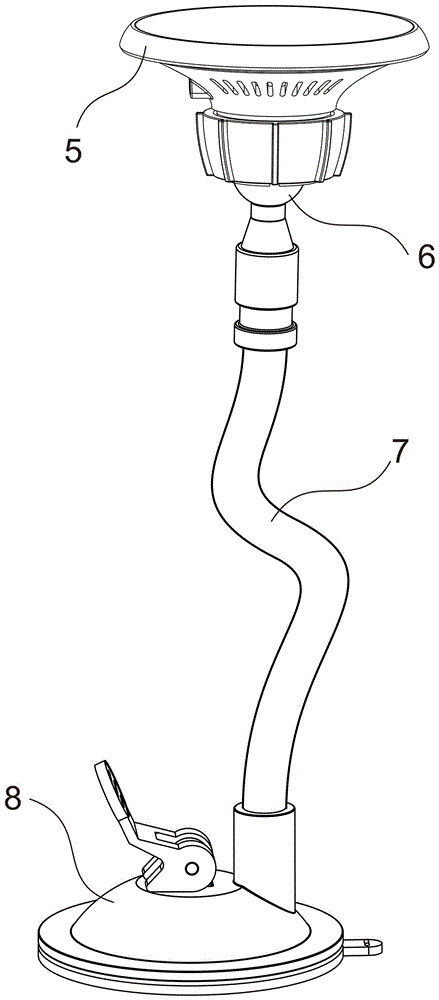

圖1為本實用新型的構造示意圖；

圖2為本實用新型的應用示意圖；

圖3為本實用新型的底座應用示意圖；

圖4為本實用新型中球體連接件實例一結構示意圖；

圖5為本實用新型中球體連接件實例二結構示意圖。

附圖標記中：1-上殼體、2-發射線圈、3-隔磁片、4-PCB電路板、5-下殼體、6-球體連接件、7-萬向軟管、8-底座、9-磁鐵、10-電源接口；11-球體連接槽；12-環形磁鐵；13-鎖緊螺帽；14-螺絲；8.1-夾子方式底座；8.2-吸盤方式底座。

具體實施方式

如圖1和圖2所示，本實用新型公開了一種桿式磁吸無線充電器，包括上殼體1、發射線圈2、隔磁片3、PCB電路板4、下殼體5、球體連接件6、萬向軟管7、底座8、磁鐵9；所述的隔磁片3為凹槽型，所述的發射線圈2置于隔磁片3內，發射線圈2與所述的PCB電路板4電性相連，所述的磁鐵9為一個或多個數量分布于隔磁片3外圍；所述的下殼體5設有球體連接槽11并與所述的球體連接件6組裝為一體，球體連接件6作為旋轉支點；所述的萬向軟管7通過所述的球體連接件6、所述的球體連接槽11連接所述的下殼體5、所述的底座8；所述的萬向軟管7內部含有軟性金屬條或金屬管，支持全方向彎曲調節，作為支撐、角度調節使用；所述的發射線圈2及所述的隔磁片3安裝于所述的下殼體5內，所述的PCB電路板4安裝于所述的下殼體5內或安裝于所述的底座8內；所述的PCB電路板4設有外接有線電源接口10，以便提供工作電流。

如圖3所示，所述的底座8分為夾子方式底座8.1、吸盤方式底座8.2，起到固定在其他物體上的作用。

如圖1和圖4所示，所述的球體連接件6是連接并固定下殼體5和萬向軟管7的關鍵點，球體連接件6為鐵元素材料球體或非鐵元素材料球體，材料不同對應的結構方式不同；所述的球體連接件6為鐵元素材料其對應的所述的下殼體5內設有環形磁鐵12。

如圖5所示，所述的球體連接件6為非鐵元素材料球體其對應的所述的球體連接槽11外圍設有螺絲14，并帶有鎖緊螺帽13。

以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明；對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
