本發明屬于一種電動機部件，特別涉及一種單相電動機電容固定、接線一體裝置。

背景技術：

在現有技術中，單相電機所配備的電容通常是通過鐵質夾具和塑料外殼固定在電機的兩側，并用8~10個螺栓固定。其安裝步驟為：先固定安裝鐵夾，再固定塑料外殼，之后放入電容，再用螺栓固定，步驟繁瑣，不宜操作。并且，電容引出線通常會在裸露的情況下連接到接線盒，裸露在外的電容引出線如果發生磕碰或引線外絕緣皮老化時，將會出現斷短路現象。而且，此種方法加長了電容引出線的長度，增加電容器等效串聯電阻值，同時，也增加了電容的損耗角正切值，降低了電容的使用壽命。

技術實現要素：

本發明的目的是克服上述現有技術存在的不足，解決電機電容安裝復雜、電容引出線裸露、過長、增加損耗角正切值的問題，提供一種安裝方便、占用空間小、電容引出線短、不裸露的單相電動機電容固定、接線一體裝置。

本發明有一個電動機接線盒，所述的電動機接線盒包括接線盒底座和接線盒上蓋，其特殊之處是，在接線盒底座上有一個電容托架，在接線盒上蓋上有一個與電容托架相配的電容夾持架，電容托架和電容夾持架將電容固定在電動機接線盒上。

所述的電容托架和電容夾持架均為半圓形，電容托架和電容夾持架合在一起，構成完整的圓環，將圓柱形電容夾緊固定。

在電容的后端還安裝有后座，后座為圓環形，且為2個開放式圓環，在2個開放式圓環之間有2個固定座。

在后座的圓環的內側設有擋塊，后座套裝在電容的后端，對電容進一步加以固定，確保電容定位可靠。

本發明的優點在于：

1、將電容直接固定在電動機的接線盒上，使電容與電動機接線盒組合成一體，縮短了電容引出線長度，解決了電容引出線過長所產生的損耗角正切值過大的問題，同時，還解決了電容引出線裸露的問題，避免了電容引出線老化或因外部原因引起故障，確保設備正常運行，提高工作效率。

2、結構簡單，降低了安裝材料的成本，安裝方便，提高了裝配效率，占用空間小，電容固定穩定可靠，且電容接線端防水、防塵，大大提高了電動機應對惡劣環境的能力。

附圖說明

圖1是本發明的結構示意圖；

圖2是圖1的俯視圖；

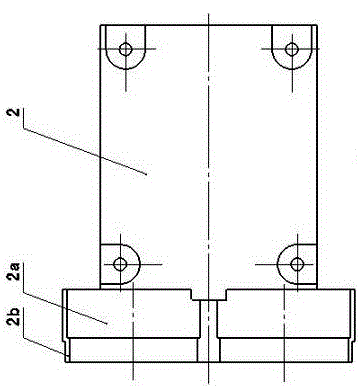

圖3是本發明接線盒上蓋的結構示意圖；

圖4是圖3的左視圖；

圖5是圖4的左視圖；

圖6是本發明接線盒底座的結構示意圖；

圖7是圖6的左視圖；

圖8是本發明后座的結構示意圖；

圖9是圖8的左視圖。

具體實施方式

如附圖所示，本發明有一個電動機接線盒，所述的電動機接線盒包括接線盒底座1和接線盒上蓋2，接線盒上蓋2安裝在接線盒底座1的上面，接線盒底座1和接線盒上蓋2分別用螺栓固定在電動機上；在接線盒底座1上有一個電容托架1a，所述的電容托架1a為半圓形；在接線盒上蓋2上有一個與電容托架1a相配的電容夾持架2a，所述的電容夾持架2a為半圓形，電容托架1a和電容夾持架2a合在一起，構成完整的圓環，電容托架1a和電容夾持架2a將電容3固定在電動機接線盒上；在電容夾持架2a的外側端部還有直口2b，直口2b確保電容托架1a的外側端部與電容夾持架2a的外側端部相結合，在使用的過程中不發生偏離；在電容3的后端還安裝有后座4，后座4為圓環形，且為2個開放式圓環，即圓環不封閉，在2個開放式圓環之間有2個固定座4a，固定座4a上有通孔，用螺釘即可將后座4固定在電動機上；在后座4的圓環的內側設有擋塊4b，擋塊4b用來限制電容3的位置，防止電容3前后串動，后座4套裝在電容3的后端，對電容3進一步加以固定，確保電容3定位可靠。
