本實用新型涉及新能源技術領域，特別涉及一種光伏組件的固定裝置。

背景技術：

在能源供應日趨緊張、環境問題日益突出的當下，發展新能源已成為各國重要能源戰略。光伏、風電、核能、生物質能等眾多新能源中，太陽能是其中最易于獲得的，這使得光伏在新能源行業中最具發展?jié)摿Α?/p>

光伏組件是實現下游光伏發電穩定輸出電能的基元裝置，因此，較為準確的測試得到相應組件的功率，有利于對不同類型組件進行相關性能的評判。

目前，實驗室組件功率的測試固定方式主要有兩種，第一種為上下卡槽式。此種組件固定方式是先將待測組件上部分插入上卡槽，再往回移動插入下卡槽。此種方式雖看似操作簡單，但具體實施時，多片大組件的測試固定不宜操作且體力消耗比較大，而且雙玻組件及常規組件裸板因未裝鋁邊框，卡槽尺寸較裸板大，測試時易掉落不易固定，或因有角度造成測試不準。第二種固定方式為推拉式，此種方式需將組件抬起，先將一端推入推拉式槽中，測試完拉出抬下。與第一種固定方式一樣，多片大組件的測試也比較費體力，雙玻組件及常規組件的裸板的測試也不易固定。故實驗室現有的光伏組件測試固定方式，安裝費勁，而且不易固定。

因此，如何在實驗室對光伏組件進行功率測試時，實現對光伏組件輕松、穩定地安裝，是本領域技術人員亟待解決的技術問題。

技術實現要素：

本實用新型的目的是提供一種光伏組件的固定裝置，能夠在實驗室對光伏組件進行功率時，實現對光伏組件輕松、穩定地安裝。

為解決上述技術問題，本實用新型提供一種光伏組件的固定裝置，包括用于安裝光伏組件的安裝座和設置于所述安裝座上、可周向旋轉以擋住光伏組件一端的旋鈕，以及設置于所述安裝座上、可軸向移動以擋住光伏組件另一端的固定件。

優選地，所述安裝座包括支架和分別設置于所述支架兩側的上支座和下支座，且所述上支座和下支座的間距與光伏組件的寬度相當。

優選地，所述旋鈕包括設置于所述上支座或下支座表面上的T型桿，以及套設在所述T型桿的外壁上且可周向旋轉的擋塊。

優選地，所述旋鈕在所述安裝座上設置有至少兩個，且其中一個設置于所述上支座上，另一個設置于所述下支座上。

優選地，所述固定件為螺桿，且所述螺桿從所述上支座或下支座的外側壁垂直向內貫穿。

優選地，所述固定件在所述安裝座上設置有至少兩個，且其中一個設置于所述上支座上，另一個設置于所述下支座上。

優選地，所述上支座和下支座的內壁表面上均設置有用于降低磨損的緩沖帶。

本實用新型所提供的光伏組件的固定裝置，主要包括安裝座、旋鈕和固定件。其中，安裝座主要用于安裝光伏組件，而旋鈕和固定件均設置在安裝座上。旋鈕可在安裝座上周向旋轉，主要用于當旋轉到某個角度時，旋鈕能夠停在擋住光伏組件一端的位置。而固定件可以沿著自身的軸向進行移動，主要用于當移動到某個位置時，固定件能夠在安裝座上伸出一定長度，從而將光伏組件的另一端擋住。如此，本實用新型所提供的光伏組件的固定裝置，在實驗室里對光伏組件進行功率測試時，可首先將光伏組件安裝在安裝座上(光伏組件一般是豎立著進行測試，因此安裝座也需立放在地面)，然后旋轉旋鈕，使得旋鈕旋轉一定角度后擋住光伏組件的一端，同時移動固定件，使得固定件移動一段距離后擋住光伏組件的另一端。如此，通過旋鈕和固定件同時擋住光伏組件的兩端位置，將光伏組件固定在安裝座上，避免傾斜、掉落等情況。綜上所述，本實用新型能夠在實驗室對光伏組件進行功率時，實現對光伏組件輕松、穩定地安裝。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

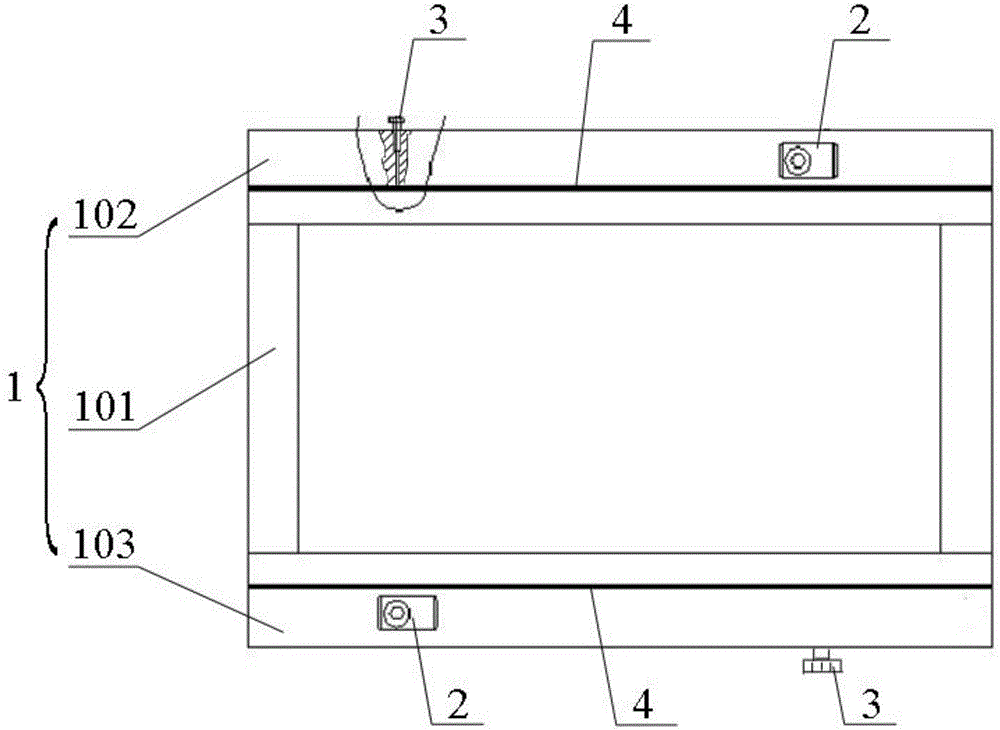

圖1為本實用新型所提供的一種具體實施方式的整體結構示意圖；

圖2為圖1的左視圖。

其中，圖1—圖2中：

安裝座—1，支架—101，上支座—102，下支座—103，旋鈕—2，固定件—3，緩沖帶—4。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參考圖1及圖2，圖1為本實用新型所提供的一種具體實施方式的整體結構示意圖，圖2為圖1的左視圖。

在本實用新型所提供的一種具體實施方式中，光伏組件的固定裝置主要包括安裝座1、旋鈕2和固定件3。

其中，安裝座1主要用于安裝光伏組件，而旋鈕2和固定件3均設置在安裝座1上。旋鈕2設置在安裝座1上時，還可以進行周向旋轉，主要用于當其旋轉到某個角度時，旋鈕2能夠停在擋住光伏組件一端的位置。而固定件3可以沿著自身的軸向進行移動，主要用于當移動到某個位置時，固定件3能夠在安裝座上伸出一定長度，從而將光伏組件的另一端擋住。

如此，本實用新型所提供的光伏組件的固定裝置，在實驗室里對光伏組件進行功率測試時，可首先將光伏組件安裝在安裝座1上(光伏組件一般是豎立著進行測試，因此安裝座1也需立放在地面)，然后旋轉旋鈕2，使得旋鈕2旋轉一定角度后擋住光伏組件的一端，同時移動固定件3，使得固定件3移動一段距離后擋住光伏組件的另一端。如此，通過旋鈕2和固定件3同時擋住光伏組件的兩端位置，將光伏組件固定在安裝座1上，避免傾斜、掉落等情況。綜上所述，本實用新型能夠在實驗室對光伏組件進行功率時，實現對光伏組件輕松、穩定地安裝。

在關于安裝座1的一種優選實施方式中，該安裝座1主要包括支架101、上支座102和下支座103。其中，支架101為安裝座1的主體結構，主要用于安裝和承載其余部件。一般的，該支架101可呈矩形等形狀，其寬度比光伏組件的寬度略大，比如差值為5cm以上。上支座102和下支座103均設置在支架101的表面上，并且上支座102和下支座103分列支架101的兩端位置，考慮到對光伏組件進行功率測試時，光伏組件需要豎立，因此可將上支座102和下支座103分別設置在支架101的上下兩端位置。如此，上支座102與下支座103之間的空間即為光伏組件的安裝空間，即光伏組件在安裝時，需要下端緊靠下支座103的上表面，同時上端緊靠上支座103的下表面。為保證上支座102與下支座103對光伏組件的安裝穩定性，該兩者之間的間距需與光伏組件的寬度相當，理論上是相等的，但考慮到安裝公差和形位公差，上支座102和下支座103的間距只需與光伏組件的寬度之間的差距位于±5％之內即可安裝穩定。

接上述，如此旋鈕2即可設置在上支座102或下支座103的表面上。在關于旋鈕2的一種優選實施方式中，該旋鈕2可包括T型桿和擋塊。其中，T型桿設置在上支座102或下支座103的表面上，一般可從其表面垂直插入其內固定。擋塊內部中空，并且其內壁緊貼在T型桿的外壁上，同時T型桿頂部的下表面緊貼在擋塊的上表面，如此，擋塊即可圍繞T型桿進行周向旋轉，從而在旋轉到與上支座102或下支座103的長度方向垂直時，擋塊能夠伸入到上支座102與下支座103之間的安裝空間，將光伏組件的表面擋住，避免其產生傾斜。

為提高旋鈕2對光伏組件的遮擋穩定性，本實施例旋鈕2可設置多個，比如可設置兩個，其中一個設置在上支座102上，另一個可設置在下支座103上，如此將光伏組件的一端的上下部分均固定。

在關于固定件3的一種優選實施方式中，該固定件3可以為螺桿。具體的，該螺桿與上支座102或下支座103的外側壁螺紋連接，即從其外側壁垂直向內貫穿。如此，在通過固定件3固定光伏組件的另一端時，只需擰動螺桿使其向內軸向移動即可，之后螺桿即可伸入到上支座102與下支座103之間的安裝空間內，將固定在其中的光伏組件的表面另一端遮擋住，防止其傾斜。

而為了提高固定件3對光伏組件另一端的遮擋穩定性，本實施例中固定件3可在安裝座1設置多個，比如可設置兩個，將其中一個設置在上支座102上，同時將另一個設置在下支座103上，如此將光伏組件的另一端的上下部分均固定。

不僅如此，本實施例還在上支座102和下支座103的內壁表面上設置了緩沖帶4。該緩沖帶4可為海綿層、聚氨酯層等，不僅可以在安裝光伏組件時減輕光伏組件對上支座102和下支座103的磨損，還能緩沖機械振動。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
