本實用新型屬于智能應急照明器材領域，具體涉及一種應急照明集中電源。

背景技術：

隨著國民經濟的發展，大型公共建筑物、大規模的地下商業街等建筑越來越多。而隨著建筑智能化的發展，新技術產品不斷推出，作為現代大型建筑中一個至關重要的安全保障體系，應急照明疏散指示系統智能化發展勢在必行。智能應急照明疏散指示系統采用監控方式，通過信息技術、計算機技術和自動控制技術對樓宇內的消防安全通道進行實時監控，以達到產品維護、安全疏散智能化的目的。

智能應急照明疏散指示系統包括主控制器、應急照明集中電源、應急照明分配電裝置、集中控制型消防應急標志燈組成。應急照明集中電源是應急照明疏散指示系統內消防應急燈具的供電設備。智能應急照明疏散指示系統中為了保證供電的及時高效，應急照明集中電源應用功能越來越廣，且越來越小型化，應急照明集中電源中各部件的合理布置成為應急照明集中電源的設計要點，且同時還需保證應急照明集中電源中各部件的散熱。

技術實現要素：

本實用新型目的是提供一種應急照明集中電源，各部件得到合理布置，節省應急照明集中電源的布置空間，且保證應急照明集中電源的散熱。

為了實現以上目的，本實用新型采用的技術方案為：一種應急照明集中電源，包括箱體，箱體的兩側板的上、中、下板面均開設有散熱窗口，箱體的背板面上開設供膨脹螺栓連接的連接孔，箱體的前面鉸接有前門，箱體內腔的上部設置有連接基板，環連接基板以及連接基板的中段處設置有散熱孔；

連接基板的上部依次設置有整機電力輸入、輸出開關用的第一兩位空氣開關，電池輸入、輸出開關用的第二兩位空氣開關，開關電源輸入、輸出開關用的第三兩位空氣開關，消防聯動通信用的接線端子，檢測整機電路用的電流傳感器和交流傳感器，整機電力開斷和控制用的直流接觸器，保護整機電路用的靜態開關，連接基板的下部設置有地排線，變壓器，開關電源；

箱體內腔的中部設置有采集電流傳感器和交流傳感器感應信息用的巡檢儀和控制主板，控制主板的前方設置有LED顯示屏；

箱體內腔的下部設置有電池，所述的電池組裝于上下疊置的電池安裝座上。

本實用新型的技術效果在于：這樣布置的各部件布置位置合理，電池碼置于箱體內腔的下部，連接基板供地排線、變壓器、開關電源、第三兩位空氣開關、第二兩位空氣開關、第一兩位空氣開關、接線端子、交流傳感器、電流傳感器、直流接觸器、靜態開關布置，并將巡檢儀和控制主板布置于連接基板下方的鄰近位置處，這樣將應急照明集中電源電氣執行元件和儲電元件整齊緊湊的布置，并可將應急照明集中電源的電氣執行元件的進出線集中布置，由鄰近連接基板處匯總，進一步節省空間，且在連接基板上開設散熱孔，在箱體兩側板的上、中、下板面均開設有散熱窗口，通過散熱窗口與散熱孔形成對應急照明集中電源內部各元器件的散熱。

附圖說明

圖1為本實用新型的爆炸結構示意圖；

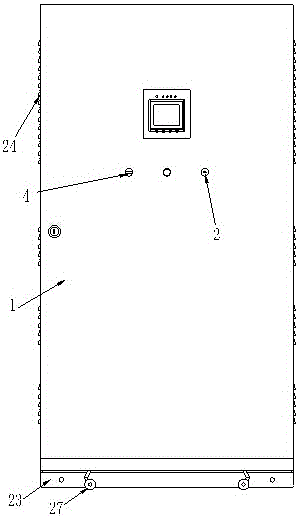

圖2為本實用新型的主視結構示意圖。

具體實施方式

一種應急照明集中電源，包括箱體19，箱體19的兩側板的上、中、下板面均開設有散熱窗口24，箱體19的背板面上開設供膨脹螺栓連接的連接孔25，箱體19的前面鉸接有前門1，箱體19內腔的上部設置有連接基板21，環連接基板21以及連接基板21的中段處設置有散熱孔；

連接基板21的上部依次設置有整機電力輸入、輸出開關用的第一兩位空氣開關13，電池20輸入、輸出開關用的第二兩位空氣開關12，開關電源10輸入、輸出開關用的第三兩位空氣開關11，消防聯動通信用的接線端子14，檢測整機電路用的電流傳感器16和交流傳感器15，整機電力開斷和控制用的直流接觸器17，保護整機電路用的靜態開關18，連接基板21的下部設置有地排線8，變壓器9，開關電源10；

箱體19內腔的中部設置有采集電流傳感器16和交流傳感器15感應信息用的巡檢儀6和控制主板7，控制主板7的前方設置有LED顯示屏5；

箱體19內腔的下部設置有電池20，所述的電池20組裝于上下疊置的電池安裝座22上。

這樣布置的各部件布置位置合理，電池20碼置于箱體19內腔的下部，連接基板21供地排線8、變壓器9、開關電源10、第三兩位空氣開關11、第二兩位空氣開關12、第一兩位空氣開關13、接線端子14、交流傳感器15、電流傳感器16、直流接觸器17、靜態開關18布置，并將巡檢儀6和控制主板7布置于連接基板21下方的鄰近位置處，這樣將應急照明集中電源電氣執行元件和儲電元件整齊緊湊的布置，并可將應急照明集中電源的電氣執行元件的進出線集中布置，由鄰近連接基板21處匯總，附圖中由箱體19的上板面的開孔處匯總，進一步節省空間，且在連接基板21上開設散熱孔，在箱體19兩側板的上、中、下板面均開設有散熱窗口24，通過散熱窗口24與散熱孔形成對應急照明集中電源內部各元器件的散熱。

進一步的，所述的前門1上依次設置有整機開關用手動開關4和強啟開關2，以及供顯示器LED顯示屏5置放的安裝缺口。

進一步的，所述的電池安裝座22之間設置有限位條26，所述的限位條26呈折桿狀，限位條26的上端設置有連接板，所述的連接板與位于其上方的電池安裝座22以及其背側的箱體19固連。

設置的限位條26其一基本上不占用空間{置于上、下電池安裝座22的縫隙之間}；其二卡限于電池20上，使得電池20位于電池安裝座22上穩固支撐，且通過限位條26上端的連接板使得電池安裝座22、電池安裝座22、箱體19三者固連，進一步保證電池20的穩固布置。

再進一步的，箱體19的底部設置加強角鋼23，加強角鋼23內側設置有可折疊式萬向輪27。

設置的加強角鋼23形成對箱體19底部的支撐，特別是當箱體19掛于高處時，加強角鋼23形成對箱體19底部的支撐，這個支撐使得當應急照明集中電源蓄電加大時，需要加大電池20的碼置量時，加強角鋼23直接保證了應急照明集中電源的穩固支撐，而可折疊式萬向輪27是方便箱體19的移動。
