本實用新型屬于控制電路的領域，具體涉及到一種雙電源自投自復自動轉換控制電路。

背景技術：

隨著科學科技的進步，各行業對供電可靠性的要求原來越高。很多場合必須采用兩路電源來保證供電的可靠性。例如商場、銀行、醫院、通信部門以及國防軍事等部門都要求能連續不斷的安全供電。目前很多領域，都采用單片機為核心，對兩路供電電源進行供電，但是單片機速度慢、精度低、功能十分 有限，智能完成一些相對簡單的操作，所以十分不便利。

技術實現要素：

本實用新型目的提供了一種雙電源自投自復自動轉換控制電路，可實現自投自復自動轉換，可替代雙電源自動轉換開關的功能。

本實用新型是通過以下方式實現的一種雙電源自投自復自動轉換控制電路,常用電源與斷路器a連接，斷路器a與接觸器觸點a連接，備用電源與斷路器b連接，斷路器b與接觸器觸點b連接，接觸器觸點a與接觸器觸點b之間設有機械聯鎖，保證了兩路電源不能同時帶電的可靠性；所述的常用電源包括第一支路和第三支路，第一支路是電源通過熔斷器a與指示燈a連接，第三支路是電源通過熔斷器a與轉換開關連接并且分出三條支路，其中一條支路與時間繼電器線圈a連接，另一條支路通過中間繼電器的常閉觸點和接觸器觸點b和時間繼電器觸點b與接觸器線圈a相連接，最后一條支路與電壓繼電器的線圈相連接；所述的備用電源包括第二支路和第四支路，第二支路是電源通過熔斷器b與指示燈b連接，第四支路是電源通過熔斷器b與轉換開關連接并且也分出三條支路，其中一條支路與時間繼電器線圈b相連，另一條支路通過中間繼電器的常開觸點和接觸器觸點a和時間繼電器觸點a與接觸器線圈b相連接，最后一條支路通過電壓繼電器的常閉觸點與中繼電器的線圈相連接。

本實用新型的有益效果為結構設計合理，大大節約了成本，占用空間小，采用機械聯鎖和電氣聯鎖的雙重保護，使得雙電源的自動轉換更加簡單可靠，確保了連續不間斷的安全供電。

附圖說明

圖1為結構框圖；

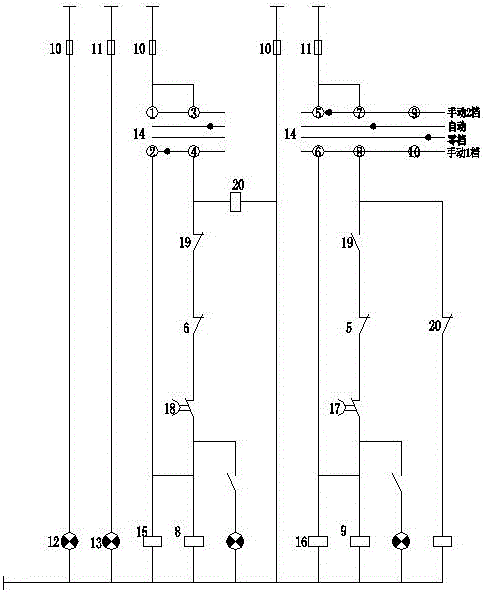

圖2為結構電路圖；

如圖1至圖2所述，電源（1），備用電源（2），斷路器a（3），斷路器b（4），接觸器觸點a（5），接觸器觸電b（6），機械聯鎖（7），接觸器線圈a（8），接觸器線圈b（9），熔斷器a（10），熔斷器b（11），指示燈a（12），指示燈b（13），轉換開關（14），時間繼電器線圈a（15），時間繼電器線圈b（16），時間繼電器觸點a（17），時間繼電器觸點b（18），中間繼電器（19），電壓繼電器（20）。

具體實施方式

一種雙電源自投自復自動轉換控制電路,常用電源（1）與斷路器a（3）連接，斷路器a（3）與接觸器觸點a（5）連接，備用電源（2）與斷路器b（4）連接，斷路器b（4）與接觸器觸點b（6）連接，接觸器觸點a（5）與接觸器觸點b（6）之間設有機械聯鎖（7），保證了兩路電源不能同時帶電的可靠性；所述的常用電源（1）包括第一支路和第三支路，第一支路是電源通過熔斷器a（10）與指示燈a（12）連接，第三支路是電源通過熔斷器a（10）與轉換開關（14）連接并且分出三條支路，其中一條支路與時間繼電器線圈a（15）連接，另一條支路通過中間繼電器（19）的常閉觸點和接觸器觸點b（6）和時間繼電器觸點b（18）與接觸器線圈a（8）相連接，最后一條支路與電壓繼電器（20）的線圈相連接；所述的備用電源（2）包括第二支路和第四支路，第二支路是電源通過熔斷器b（11）與指示燈b（13）連接，第四支路是電源通過熔斷器b（11）與轉換開關（14）連接并且也分出三條支路，其中一條支路與時間繼電器線圈b（16）相連，另一條支路通過中間繼電器（19）的常開觸點和接觸器觸點a（5）和時間繼電器觸點a（15）與接觸器線圈b（9）相連接，最后一條支路通過電壓繼電器（20）的常閉觸點與中繼電器（19）的線圈相連接。

控制步驟：轉換開關（14）與電源相連，若電源有電，當轉換開關（14）轉到自動檔時，轉換開關（14）的相應觸點③和④接通，觸點⑦和⑧接通，因轉換開關（14）通過中間繼電器（19）的常閉觸點、接觸器觸點b（6）、時間繼電器觸點b（17）與接觸器線圈a（8）相連，故常用電源的接觸器投入運行，即常用電源接通到工作中，同時時間繼電器線圈a（15）帶電。若常用電源電壓失?；虺霈F(xiàn)故障，電壓繼電器（20）的觸點動作，使得電壓繼電器（20）的常閉點閉合，因轉換開關（14）通過中間繼電器（19）的常開觸點(此時已閉合)、接觸器觸點a（5）、時間繼電器觸點a（17）(延時閉合)與接觸器線圈b（9）相連，使得備用電源中的接觸器投入運行，即備用電源（2）接通到工作中，同時中間繼電器（19）帶電，中間繼電器（19）的常閉觸點斷開，接觸器線圈a（8）失電，時間繼電器線圈b（16）帶電。若常用電源恢復正常，電壓繼電器（20）再次動作，電壓繼電器（20）的常閉觸點斷開，中間繼電器（19）失電，中間繼電器（19）的常閉觸點閉合，中間繼電器（19）的常開點打開，此時時間繼電器線圈b（16）失電，時間繼電器觸點b（18）(延時閉合)，使得接觸器線圈b（9）失電，而接觸器線圈a（8）通電，常用電源投入工作中。當轉換開關（14）轉到手動檔時，轉到手動1檔時，接觸器線圈a（8）接通，故常用電源接通到工作中；轉到手動2檔時，接觸器線圈b（9）接通，故備用電源（2）接通到工作中,轉到零檔時，常用電源和備用電源（2）都不投入運行。
