本實用新型屬于電器設備技術領域，具體涉及一種低壓電容補償柜。

背景技術：

預裝式變電站和組合式變壓器都會配置低壓電容補償柜，低壓電容補償柜的作用是提高負載功率因數，降低無功功率，提高變壓器的供電效率。

現有技術中，低壓電容補償柜的主要電容元件有：隔離刀開關、電流互感器、小型斷路器、交流接觸器、低壓并聯電容器、無功補償控制器等，而這些電器元件中通過銅排和導線進行有效的組合，構成了低壓電容補償柜，而以上的隔離刀開關至小型微斷路器，小型微斷路器至低壓并聯電容器都是采用BVR銅塑線進行連接的，這種常規的布置方式導致BVR銅塑線用量較多，而如此多的BVR軟銅線交織在柜體中，在使用時由于熱量較大，同時低壓電容補償柜柜體內容易產生高溫，相與相之間容易引起短路事故，造成整體電容柜燒毀，電容器爆裂情況，最終導致其無法使用。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種低壓電容補償柜。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型提供一種低壓電容補償柜，它包括電容柜柜體，所述電容柜柜體內安裝有電流表和功率因數表，且電流表設置在功率因數表的左側，所述電流表的下方設置有轉換開關和電容補償控制器，且轉換開關設置在電容補償控制器的左側，所述電容柜柜體內固定安裝有隔離刀開關，且隔離刀開關設置在轉換開關的下方，所述隔離刀開關通過銅排連接有第一BVR多股軟銅線，所述BVR多股軟銅線連接有小型微斷路器，所述小型微斷路器通過第二BVR多股軟銅線與交流接觸器連接，所述交流接觸器通過第三BVR多股軟銅線與電容器連接，所述電容柜柜體的內壁壁面上固定安裝有控制器盒，所述電容柜柜體的底部左側安裝有散熱風扇，且散熱風扇的左側電容柜柜體的側壁上設置有散熱孔，所述電容柜柜體的左側內壁上還設置有溫度傳感器，所述溫度傳感器通過控制器與散熱風扇連接。

作為本實用新型的一種優選技術方案，所述電流表為三個，且橫向并列間隔設置。

作為本實用新型的一種優選技術方案，所述電容補償控制器具體為JKL電容補償控制器。

作為本實用新型的一種優選技術方案，所述小型微斷路器具體為DZ47斷路器。

作為本實用新型的一種優選技術方案，所述交流接觸器具體為CJ19交流接觸器。

作為本實用新型的一種優選技術方案，所述電容器具體為BSMJ型自愈式并聯電容器。

本實用新型所達到的有益效果是：本設計的低壓電容補償柜通過隔離刀開關至小型微斷路器的使用，并采用銅排連接，與現有技術相比，在使用中可以減少BVR多股軟銅線的用量，同時減少低壓電容補償柜材料成本，提高產品的市場競爭力；再者，銅排的使用還可以確保低壓a、b、c三相的安全距離，大大提高產品的可靠性；且本設計結構簡單，設計合理，在實際的使用中可提高低壓電容補償柜的安全性和穩定性，而通過設置的溫度傳感器還可以實時監測電容柜柜體內部的溫度，即當電容柜柜體內部的溫度超過設定值時，其控制器會控制散熱風扇及時的打開并對其電容柜柜體的內部進行散熱，確保本低壓電容補償柜工作室的穩定性和安全性。

附圖說明

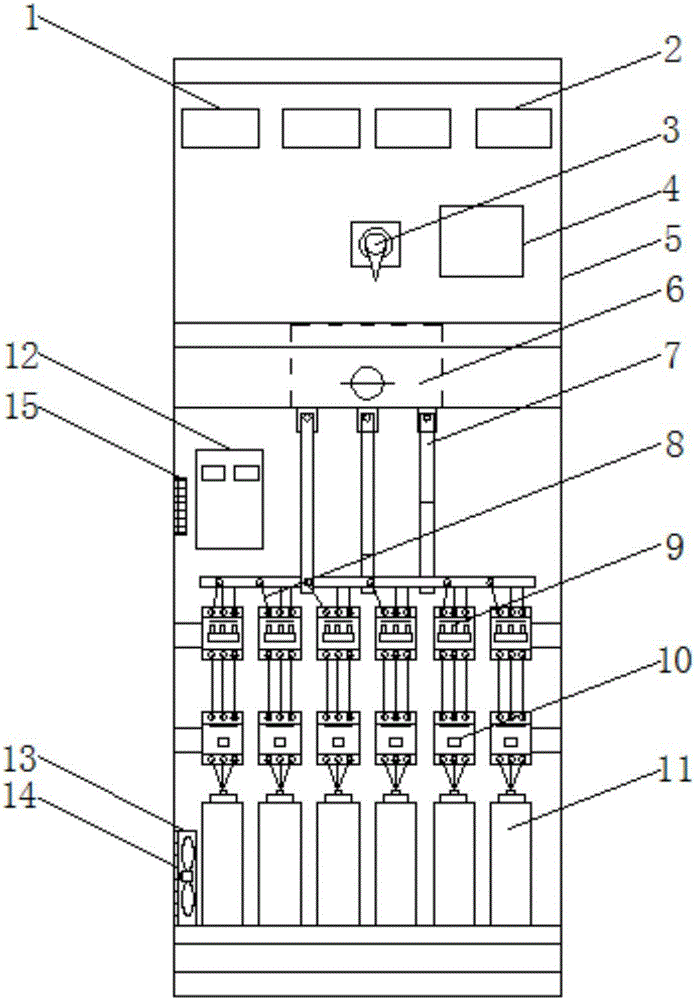

圖1為本實用新型實施例所述的一種低壓電容補償柜整體結構之一示意圖；

圖2為本實用新型實施例所述的一種低壓電容補償柜整體結構之二示意圖；

圖中標號：1、電流表；2、功率因數表；3、轉換開關；4、電容補償控制器；5、電容柜柜體；6、隔離刀開關；7、銅排；8、第一BVR多股軟銅線；9、小型微斷路器；10、交流接觸器；11、電容器；12、控制器盒；13、散熱風扇；14、散熱孔；15、溫度傳感器。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例：請參閱圖1，圖2，本實用新型一種低壓電容補償柜，包括電容柜柜體5，所述電容柜柜體5內安裝有電流表1和功率因數表2，且電流表1設置在功率因數表2的左側，所述電流表1的下方設置有轉換開關3和電容補償控制器4，且轉換開關3設置在電容補償控制器4的左側，所述的電容柜柜體5內固定安裝有隔離刀開關6，且隔離刀開關6設置在轉換開關3的下方，所述隔離刀開關6通過銅排7連接有第一BVR多股軟銅線8，所述第一BVR多股軟銅線8的下端連接有小型微斷路器9，所述小型微斷路器9的出線端通過第二BVR多股軟銅線與交流接觸器10連接，所述交流接觸器10的出線端通過第三BVR多股軟銅線與電容器11連接。

本設計還在所述的電容柜柜體5的內壁壁面上固定安裝有控制器盒12，該控制器盒12內可以安裝相應的弱電控制器等部件，通過該控制器盒12的使用首先可以確保與電容柜柜體5內的部件及線路隔離，其次，該控制器盒12設置于電容柜柜體5內還能解決將其設置于電容柜柜體5外側占用空間、不美觀的技術問題；進一步的，本設計還在所述的電容柜柜體5底部左側的電容柜柜體5的側壁上安裝有散熱風扇13，且在散熱風扇13的左側電容柜柜體5的側壁上還設置有散熱孔14，同時，所述的電容柜柜體5的左側內壁上設置有溫度傳感器15，而所述的溫度傳感器15通過控制器與散熱風扇13連接，通過溫度傳感器15對電容柜柜體5內的溫度的實時監測可將數據傳遞給控制器中，而通過該控制器可以控制散熱風扇13的開啟或關閉，在此說明的是，通過控制器控制散熱風扇13的開啟與關閉為現有技術，本實施例在此不再對其做過多的贅述。

具體的，以上所述的電流表1為三個，且橫向并列間隔設置；所述的電容補償控制器4具體為JKL電容補償控制器；所述的小型微斷路器9具體為DZ47斷路器；所述的交流接觸器10具體為CJ19交流接觸器；而所述的電容器11具體為BSMJ型自愈式并聯電容器。

綜上，通過上述的設計，本設計的低壓電容補償柜中的隔離刀開關6至小型微斷路器9通過采用銅排7的連接，并在銅排7的下端設置有與該銅排7下端連接的橫向銅排，即增加a、b、c相橫向銅排，而第一BVR多股軟銅線8通過橫向銅排與銅排7連接，即第一BVR多股軟銅線8的上端與橫向銅排連接，此設計在使用中減少了BVR多股軟銅線的使用，避免了產品在使用中a、b、c相易發生短路情況的發生，大大提高了產品的安全性和穩定性，且在實際的使用中也得到了印證，而通過改變此種接線方式后，電容補償柜的故障率大大降低，再者，本設計通過設置的溫度傳感器15還可以實時監測電容柜柜體5內的溫度，而當溫度超過設定值時，其控制器會控制散熱風扇13對電容柜柜體5進行及時散熱，達到降溫的目的，提高整個產品的穩定性和安全性。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
