本實用新型涉及電力設備，具體涉及一種智能控制節電裝置。

背景技術：

城鄉、油田低壓電網中大多含有如電動機、電焊機、水泵等無功設備，這些無功設備的使用會導致輸電線路電網功率因數低，末端電壓低，無功功率損耗增加，浪費電能。雖然使用電容器可以直接對電網的無功功率進行補償達到提高功率因數，減少線路損耗，節約電能的目的，就地補償也是最為合理的補償方式。但是傳統低壓就地補償多為三相同投同切、多組電容循環投切的方式，這種補償方式會因為三相需求和容量分配不合理，三相不均勻引發投切震蕩，為了保證放電還會造成資源及空間的浪費，使電網多項性能指標無法保持一個最好的水平，使用效果不夠好，并且傳統的低壓無功補償功能單一，只能作為電容補償器使用，無法滿足多元化要求。傳統低壓就地補償形式大多采用交流接觸器投切電容器組，這樣的補償形式有以下諸多缺點：1、三相同投同切，導致三相補償不平衡，某相過補償，某相欠補償；2、響應速度慢，在一些特殊工況，投切速度跟不上負荷變化速度；3、電容器匹配不合理，電容器放電時間為5分鐘，為了保證電容器不帶電重合閘，必須采用多分組，循環投切的方式，造成投資浪費，且裝置外形較大，浪費空間；4、產品功能單一，只能用作無功補償，沒有其他功能。

技術實現要素：

本實用新型的目的是提供一種能夠根據電網負荷的變化，選擇性的為各相分別投切適當容量的電容器，使電網的多項性能指標始終保持一個最好的水平，補償效果能夠始終處于最佳狀態，使用效果好的電動機智能控制節電裝置。

本實用新型的技術解決方案是：它包括綜合測量控制儀、三個電流互感器、電容補償熱保護斷路器、若干個三相熔斷開關、若干個無觸點開關和若干個單相電容器，三個電流互感器的一次側分別串連在三相供電線路上、二次側分別與綜合測量控制儀的6個電流采樣輸入端相連，電容補償熱保護斷路器的三相輸入端分別與三相供電線路相連、三相輸出端分別與綜合測量控制儀的三個電壓信號采樣端和各三相熔斷開關的三相輸入端相連，綜合測量控制儀的兩個電源輸入端分別與電容補償熱保護斷路器的任意兩相輸出端相連，各三相熔斷開關的三相輸出端分別與相配合的無觸點開關的三相輸入端相連，各無觸點開關的三相輸出端分別與一個單相電容器的一端相連，與每個無觸點開關相配合的三個單相電容器的另一端分別相連接構成中性點并分別與供電線路的零線和相配合無觸點開關的接零線端相連，各無觸點開關的電源輸入端分別與電容補償熱保護斷路器的任意一相輸出端相連，綜合測量控制儀的不同組控制信號輸出端分別與相配合無觸點開關的三相控制信號輸入端和負極輸入端相連。

本實用新型的技術效果是：它可以根據電網的電壓、電流和功率因數的變化提取數據進行分析判斷，計算出各相無功功率的大小，并發出信息通過控制設備發出指令，控制開關的開合，合理控制各相電容器的自動投切、分批投切，有效的調整電力電容器的補償容量。以確保電力電容器的補償方式和大小達到最合理的狀態，從而使電力設備利用理想化，最大限度的節約電能，最終實現電容器的智能補償。它兼附電能計量、電網質量實時分析、電機智能控制、電機保護、數據記錄等多種功能，滿足用戶多方面需求。

本產品在供電線路進線處電流信號采樣，負荷與補償均在供電線路出線處，當電容側發生故障時，不影響用電負荷使用。各電容分組采用抽出式結構，當有一組損壞時，可以直接抽出更換，使用方便又靈活。

附圖說明

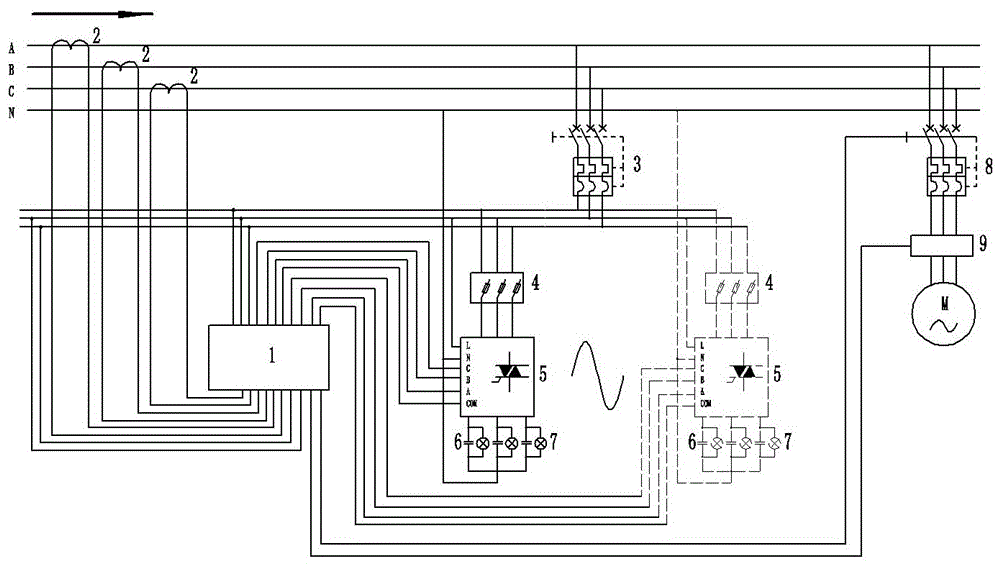

圖1為本實用新型實施例電路原理圖。

具體實施方式

如圖1所示，它包括綜合測量控制儀1、三個電流互感器2、電容補償熱保護斷路器3、若干個三相熔斷開關4、若干個無觸點開關5和若干個單相電容器6，三個電流互感器2的一次側分別串連在三相供電線路上、二次側分別與綜合測量控制儀1的6個電流采樣輸入端相連，電容補償熱保護斷路器3的三相輸入端分別與三相供電線路相連、三相輸出端分別與綜合測量控制儀1的三個電壓信號采樣端和各三相熔斷開關4的三相輸入端相連，綜合測量控制儀1的兩個電源輸入端分別與電容補償熱保護斷路器3的任意兩相輸出端相連，各三相熔斷開關4的三相輸出端分別與相配合的無觸點開關5的三相輸入端相連，各無觸點開關5的三相輸出端分別與一個單相電容器6的一端相連，與每個無觸點開關5相配合的三個單相電容器6的另一端分別相連接構成中性點并分別與供電線路的零線和相配合無觸點開關5的接零線端相連，各無觸點開關5的電源輸入端分別與電容補償熱保護斷路器3的任意一相輸出端相連，綜合測量控制儀1的不同組控制信號輸出端分別與相配合無觸點開關5的三相控制信號輸入端和負極輸入端相連。

各單相電容器6上分別并聯有放電指示燈7。

它還包括電機熱保護斷路器8和保護器9，電機熱保護斷路器8的三相輸入端分別與三相供電線路的三相負荷端相連、三相輸出端分別與保護器9的三相輸入端相連，保護器9的三相輸出端分別與所控制三相電動機的三根電源線相連，保護器9的控制信號輸入端與綜合測量控制儀1的保護器控制信號輸出端相連，電機熱保護斷路器8的控制信號輸入端與綜合測量控制儀1的電機熱保護斷路器控制信號輸出端相連。

綜合測量控制儀1采集負荷的三相電壓、電流信號，獲得三相電壓、電流、頻率和功率因數等負荷參數值，用戶通過顯示操作器的設定來決定是否進行功率補償。補償的投切控制取樣物理量為無功功率或功率因數，可以控制電容器的快速投切，按照用戶需求調整為三相共同補償或分相補償（三相分別投切補償），響應時間≤20毫秒。綜合測量控制儀1將電機柔性啟停與無功補償相結合，可以平穩控制電機的柔性啟停，減少直接啟動電機對電網的沖擊，降低線路損耗，改善電網質量。無觸點開關5可以保證電容器的過零投切，避免電容器因放電不完全引發的帶電重合閘，避免電荷疊加，解決電容器放電問題，從而避免了資源浪費。電容器為3+N形式，內部星形接線，星點引出，三相分別補償。
