本實用新型涉及家用電器技術領域，尤其是涉及一種用于破壁機的電機和破壁機。

背景技術：

相關技術中指出，傳統破壁機電機的安裝空間非常有限，在不改變破壁機結構的情況下，將現有單相串激電機更換為變頻電機，需要對變頻電機結構做特殊設計處理。

技術實現要素：

本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型在于提出一種用于破壁機的電機，所述電機體積小，節省安裝空間。

本實用新型還提出一種具有上述電機的破壁機。

根據本實用新型第一方面的用于破壁機的電機，包括：定子鐵芯，所述定子鐵芯呈中空柱狀，所述定子鐵芯的外周壁上設有定位凸臺；端蓋，所述端蓋蓋在所述定子鐵芯的軸向的端部，所述端蓋上形成有限位槽，所述定位凸臺的端部嵌入所述限位槽。

根據本實用新型的用于破壁機的電機，體積小，節省安裝空間，且端蓋與定子鐵芯安裝后的同軸度好，氣隙均勻，電機運行的振動噪音小、穩定性好。

在一些實施例中，所述定位凸臺包括關于所述定子鐵芯的軸線對稱布置的兩個，所述限位槽與所述定位凸臺一一對應。

在一些實施例中，所述定位凸臺沿所述定子鐵芯的軸向延伸，且所述定位凸臺的端部與所述限位槽過渡配合。

在一些實施例中，所述限位槽的沿所述定子鐵芯的周向相對的兩個側壁上分別形成有第一限位面和第二限位面，所述定位凸臺的沿所述定子鐵芯的周向相對的兩個側壁分別形成有第一定位面和第二定位面，所述第一限位面和所述第二限位面分別與所述第一定位面和所述第二定位面緊密貼合。

在一些實施例中，所述端蓋的朝向所述定子鐵芯的端面上設有限位凸臺，所述限位凸臺的內側限定出所述限位槽。

在一些實施例中，所述端蓋與所述定位凸臺一體鑄造成型。

在一些實施例中，所述限位槽的底壁上設有貫穿所述端蓋的通孔，且所述通孔位于所述定位凸臺的外側。

在一些實施例中，所述定位凸臺上形成有配合槽，所述配合槽沿所述定子鐵芯軸向的一端延伸至另一端，在垂直于所述定子鐵芯軸線的投影平面上，所述配合槽的側壁環繞所述通孔的周沿并位于所述通孔的外側。

在一些實施例中，所述端蓋包括端蓋本體，所述端蓋本體上設有相對設置的兩個端蓋側板，所述定子鐵芯的端部嵌入設置于兩個所述端蓋側板的內側，所述端蓋側板的自由端面上設有限位凸臺，所述限位凸臺的內側形成所述限位槽，所述限位槽的底面上形成有貫通所述端蓋的通孔，所述定位凸臺的側面與所述限位凸臺的內側面貼合，且所述定位凸臺的端面上形成有平行于所述定子鐵芯的軸線的配合槽，在沿所述定子鐵芯的軸線方向上所述配合槽與所述通孔對齊。

根據本實用新型第二方面的破壁機，包括根據本實用新型第一方面的用于破壁機的電機。

根據本實用新型的破壁機，通過設置上述第一方面的用于破壁機的電機，從而提高了破壁機的整體性能。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

圖1是根據本實用新型實施例的用于破壁機的電機的示意圖；

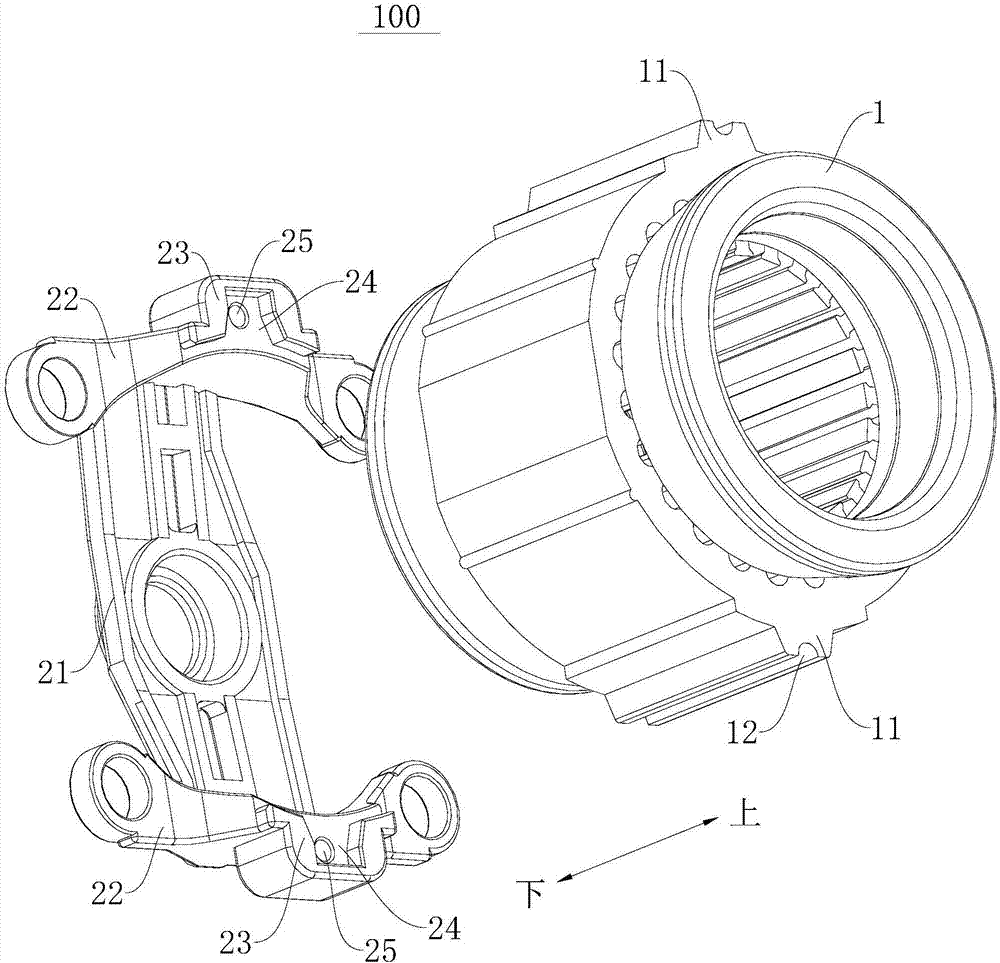

圖2是圖1中所示的電機的爆炸圖；

圖3是圖1中所示的電機的示意圖；

圖4是圖1中所示的定子鐵芯的示意圖；

圖5是圖1中所示的端蓋的示意圖。

附圖標記：

電機100，

定子鐵芯1，定位凸臺11，第一定位面111，第二定位面112，配合槽12，

端蓋2，端蓋本體21，端蓋側板22，限位凸臺23，限位槽24，第一限位面241，第二限位面242，通孔25。

具體實施方式

下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，旨在用于解釋本實用新型，而不能理解為對本實用新型的限制。

相關技術中，破壁機的電機為單相串激電機，而本實用新型所述破壁機的電機，所述電機為無刷變頻電機，配合控制器，可根據不同食物進行智能調速驅動，降低了破壁機運行噪音，提高了食物破壁效果。然而，現有技術中的破壁機電機的安裝空間非常有限，在不改變破壁機結構的情況下，將現有的單相串激電機更換為變頻電機，需要對變頻電機結構做特殊設計處理。

下面參考圖1-圖5描述根據本實用新型第一方面實施例的用于破壁機的電機100。

如圖1-圖3所示，根據本實用新型第一方面實施例的用于破壁機的電機100，包括：定子鐵芯1和端蓋2。

具體地，定子鐵芯1呈中空柱狀，定子鐵芯1的內側用于安裝轉子組件，定子鐵芯1的外周壁上設有定位凸臺11；端蓋2蓋在定子鐵芯1的軸向(例如圖1中所示的上下方向)的端部(例如圖1中所示的定子鐵芯1的上端和下端)，端蓋2上形成有限位槽24，定位凸臺11的端部(例如圖1中所示的定子鐵芯1的上端和下端)嵌入限位槽24，以實現定子鐵芯1與端蓋2的定位安裝。由此，可以提高端蓋2與定子鐵芯1安裝后的同軸度和安裝強度，使得電機100氣隙均勻，噪音振動小。

進一步地，定位凸臺11包括關于定子鐵芯1的軸線對稱布置的兩個，限位槽24與定位凸臺11一一對應。本實用新型實施例的電機100，通過僅設置兩個對稱布置的定位凸臺11，利用定位凸臺11的兩端分別與位于定子鐵芯1軸向兩端的兩個端蓋2插接(定位凸臺11的端部嵌入限位槽24)，由此，可以有效地縮小電機100的體積，節省安裝空間，同時也進一步保證端蓋2和定子鐵芯1安裝后的同軸度，避免出現當電機100高速(例如電機100轉速在20000RPM以上)運轉時定轉子錯位帶來的卡死、異音等問題，提高電機100運行的穩定性和安全性。

根據本實用新型實施例的用于破壁機的電機100，體積小，節省安裝空間，且端蓋2與定子鐵芯1安裝后的同軸度好，氣隙均勻，電機100運行的振動噪音小、穩定性好。

在本實用新型的一個實施例中，定位凸臺11可以沿定子鐵芯1的軸向(例如圖3中所示的上下方向)延伸，且定位凸臺11的端部與限位槽24過渡配合，也就是說，定位凸臺11的端部可以與限位槽24過盈配合，定位凸臺11的端部也可以與限位槽24間隙配合。這樣，可以根據實際情況選擇定位凸臺11的端部與限位槽24之間的配合方式，提高設置和裝配的靈活性。另外，當定位凸臺11的端部與限位槽24過盈配合時，可以進一步提高端蓋2與定子鐵芯1之間的同軸度和安裝強度，避免端蓋2與定子鐵芯1之間產生周向滑動或軸向竄動，提高電機100運行過程中的穩定性。當定位凸臺11的端部與限位槽24間隙配合時，可以便于端蓋2與定子鐵芯1的快速定位和安裝，提高裝配效率。

進一步地，如圖3-圖5所示，限位槽24的沿定子鐵芯1的周向相對的兩個側壁上分別形成有第一限位面241和第二限位面242，定位凸臺11的沿定子鐵芯1的周向相對的兩個側壁分別形成有第一定位面111和第二定位面112，第一限位面241和第二限位面242分別與第一定位面111和第二定位面112緊密貼合。從而實現定位凸臺11與限位槽24之間過盈配合，防止端蓋2與定子鐵芯1在周向上相對滑動，保證連接強度。

在一些實施例中，端蓋2的朝向定子鐵芯1的端面上可以設有限位凸臺23，限位凸臺23的內側可以限定出限位槽24，由此，可以簡化端蓋2的結構，提高端蓋2的加工效率。

優選地，端蓋2與定位凸臺11可以一體鑄造成型，由此，可以減少零部件數量，提高端蓋2與定位凸臺11之間的連接強度。

有利地，限位槽24的底壁上可以設有貫穿端蓋2的通孔25，通孔25沿定子鐵芯1的軸向方向(例如圖3中所示的上下方向)延伸，且在沿定子鐵芯1徑向向外的方向上，通孔25可以位于定位凸臺11的外側，由此，可以避免通孔25與定位凸臺11發生干涉，同時使端蓋2的結構更加緊湊、合理。

進一步地，定位凸臺11上可以形成有配合槽12，配合槽12沿定子鐵芯1軸向的一端延伸至另一端，例如，配合槽12沿定位凸臺11的長度方向貫穿定位凸臺11。且在垂直于定子鐵芯1軸線的投影平面上，配合槽12的側壁環繞通孔25的周沿并位于通孔25的外側。這樣，通過設置配合槽12，可以使得定位凸臺11與通孔25之間互不干涉，即定位凸臺11不會堵塞通孔25，從而可以保證通孔25的正常安裝。同時，通過設置配合槽12，可以在不干涉通孔25的前提下，增大定位凸臺11的橫截面，從而進一步提高端蓋2與定子鐵芯1的連接強度。

在一些實施例中，端蓋2可以包括端蓋本體21，端蓋本體21上可以設有兩個端蓋側板22，兩個端蓋側板22相對設置，例如，兩個端蓋側板22沿定子鐵芯1的徑向相對設置，定子鐵芯1的端部(例如圖1中所示的定子鐵芯1的上端或下端)嵌入設置于兩個端蓋側板22的內側，端蓋側板22的自由端面(例如圖2中所示的端蓋側板22的上端)上可以設有限位凸臺23，限位凸臺23的內側形成限位槽24，限位槽24的底面上形成有貫通端蓋2的通孔25，定位凸臺11的側面與限位凸臺23的內側面貼合，且定位凸臺11的端面上形成有平行于定子鐵芯1的軸線的配合槽12，在沿定子鐵芯1的軸線方向(例如圖1所示的上下方向)上，配合槽12與通孔25對齊。

根據本實用新型實施例的電機100，一方面縮小了電機100體積，節省了安裝空間，另一方面，保證了電機100的端蓋2和定子鐵芯1安裝后的同軸度及安裝強度，使得電機100氣隙均勻，噪音振動小，電機100運轉在20000RPM以上轉速時不會出現定轉子錯位帶來的卡死、異音等問題。

根據本實用新型第二方面實施例的破壁機，包括根據本實用新型上述第一方面實施例的用于破壁機的電機100。

根據本實用新型實施例的破壁機，通過設置上述第一方面實施例的用于破壁機的電機100，從而提高了破壁機的整體性能。

在本實用新型的描述中，需要理解的是，術語“中心”、“長度”、“寬度”、“厚度”、“上”、“下”、“頂”、“底”、“內”、“外”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接，還可以是通信；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

盡管已經示出和描述了本實用新型的實施例，本領域的普通技術人員可以理解：在不脫離本實用新型的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同物限定。
