本發明涉及電源技術領域，具體涉及一種智能功率模塊、空調器。

背景技術：

智能功率模塊(Intelligent Power Module，IPM)是一種利用電力電子器件和集成電路輸出預設電壓和預設功率的功率驅動產品。實際應用中，智能功率模塊與微控制單元(Microcontroller Unit，MCU)配合使用，即該智能功率模塊一方面接收MCU的控制信號驅動后續電路工作，另一方面將后續電路的檢測信號反饋給MCU，以方便MCU調整控制信號。上述智能功率模塊由于集成度高、可靠性高等優勢在適合于驅動電機的變頻器及各種逆變電源(例如變頻調速、冶金機械、電力牽引、伺服驅動、變頻家電等)等領域得到廣泛應用。

為保證其正常工作，智能功率模塊中通常設置有過電壓、過電流和過熱等故障檢測電路。該故障檢測電路的工作性能將影響到智能功率模塊以及后續電路的工作可靠性。下面以上述智能功率模塊應用于變頻空調為例進行說明。

如圖1(A)和圖1(B)所示，電阻138作為過電流故障檢測電路的一部分，MCU檢測電阻138的電壓變化并控制該智能功率模塊100的工作狀態：

當電阻138的電壓值小于某一電壓預設值即流過智能功率模塊100的電流小于某一預設電流值時，說明該智能功率模塊100處于安全工作狀態，MCU200的PIN1～PIN6管腳輸出正常控制信號，控制智能功率模塊100正常工作。

當所述電阻138的電壓值大于某一電壓預設值即流過智能功率模塊100的電流大于某一預設電流值時，說明該智能功率模塊100存在過負荷工作異常發熱的風險，此時，MCU200的PIN1～PIN6管腳同時輸出低電平，控制所述智能功率模塊100停止動作。

技術實現要素：

針對現有技術中的缺陷，本發明實施例提供一種智能功率模塊、空調器，以解決現有技術中智能功率模塊預設電壓值或者預設電流值設置過低，導致該智能功率模塊所驅動后續電路過早停止工作的技術問題。

第一方面，本發明提供了一種智能功率模塊，包括功率驅動電路，還包括調整電路和電流采樣電路；其中，

所述電流采樣電路連接所述功率驅動電路，用于采集所述功率驅動電路的實時電流值并轉換成實時電壓值；

所述調整電路分別連接所述電流采樣電路和所述功率驅動電路，用于生成預設電壓值，并比較所述預設電壓值和所述實時電壓值以生成開關控制信號發送給所述功率驅動電路。

可選地，所述電流采樣電路包括第一電阻；所述第一電阻的第一端通過所述電流采樣電路的第一端連接所述功率驅動電路的U相低電壓參考端、V相低電壓參考端、W相低電壓參考端和所述調整電路的輸入端，所述第一電阻的第二端通過所述電流采樣電路的第二端連接公共電壓端。

可選地，所述調整電路具有第一電源端、第二電源端、輸入端和輸出端；其中，

所述電流采樣電路的第一端連接所述調整電路的輸入端，所述電流采樣電路的第二端連接公共電壓端；

所述調整電路的第一電源端連接供電電源，所述調整電路的第二電源端連接所述公共電壓端，所述調整電路的輸出端連接所述功率驅動電路。

可選地，所述調整電路包括調整單元和比較單元；

所述調整單元連接所述調整電路的第一電源端和第二電源端，用于根據所處溫度變化輸出不同幅值的預設電壓值至所述比較單元；

所述比較單元連接所述調整電路的輸入端和輸出端，用于比較該調整電路的輸入端接收的實時電壓值和所述預設電壓值以生成開關控制信號。

可選地，所述調整單元包括第二電阻、第三電阻和第四電阻；

所述第二電阻的第一端連接所述調整電路的第一電源端，所述第二電阻的第二端連接所述第三電阻的第一端；

所述第四電阻的第一端連接所述第三電阻的第二端，所述第四電阻的第二端連接所述調整電路的第二電源端。

可選地，所述第三電阻為負溫度系數熱敏電阻；或者，所述第二電阻為正溫度系數熱敏電阻；或者，所述第三電阻為負溫度系數熱敏電阻并且所述第二電阻為正溫度系數熱敏電阻。

可選地，所述比較單元包括運算放大器；所述運算放大器的反相輸入端連接所述電流采樣電路的第一端，所述運算放大器的正相輸入端連接所述調整單元中第三電阻的第一端，所述運算放大器的輸出端連接所述調整電路的輸出端。

第二方面，本發明實施例還提供了一種空調器，包括第一方面所述的智能功率模塊。

由上述技術方案可知，本發明實施例通過在智能功率模塊中設置調整電路和電流采樣電路，利用電流采樣電路該功率驅動電路的實時電流值并轉換成實時電壓值，利用調整電路生成預設電壓值，并比較預設電壓值和實時電壓值以生成開關控制信號發送給所述功率驅動電路，這樣功率驅動電路可以輸出相應的電流及功率。與現有技術相比較，本發明實施例中智能功率模塊可以調整其電流保護點即根據智能功率模塊或其驅動后續電路所處環境的情況設置預設電流值的大小。例如智能功率模塊工作在較大電流下仍然安全時，智能功率模塊可以將預設電壓值調高，否則調低，從而可以調整智能功率模塊的有效工作范圍，從而避免停止工作所帶來的用戶體驗低以及增大電流余量所帶來成本增加的問題。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單的介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1(A)～圖1(B)是現有技術中智能功率模塊的電路結構圖；

圖2是本發明實施例提供的一種智能功率模塊的電路結構圖；

圖3是圖2所示智能功率模塊的電路圖。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1(A)和圖1(B)所示，現有技術中智能功率模塊100的電路結構圖，包括高壓集成電路芯片(High Voltage Integrated Circuit，HVIC管)110、晶體管IGBT(Insulated Gate Bipolar Transistor，IGBT)(圖1(A)中標號121～126所示)及其快恢復二極管(Fast Recovery Diode，F(xiàn)RD)(圖1(A)中標號111～116所示)。

參見圖1(A)，HVIC管110的VCC端連接智能功率模塊100的供電電源正端VDD(VDD處電壓一般為設置15V)。

HVIC管110的HIN1端連接智能功率模塊100的U相上橋臂輸入端UHIN，在HVIC管110內部連接UH驅動電路101的輸入端。

HVIC管110的HIN2端連接智能功率模塊100的V相上橋臂輸入端VHIN，在HVIC管110內部連接VH驅動電路102的輸入端。

HVIC管110的HIN3端連接智能功率模塊100的W相上橋臂輸入端WHIN，在HVIC管110內部連接WH驅動電路103的輸入端。

HVIC管110的LIN1端連接智能功率模塊100的U相下橋臂輸入端ULIN，在HVIC管110內部連接UL驅動電路104的輸入端。

HVIC管110的LIN2端連接智能功率模塊100的V相下橋臂輸入端VLIN，在HVIC管110內部連接VL驅動電路105的輸入端。

HVIC管110的LIN3端連接智能功率模塊100的W相下橋臂輸入端WLIN，在HVIC管110內部連接WL驅動電路106的輸入端。

實際應用中，該智能功率模塊100的U、V、W三相的六路輸入接收0V或5V的輸入信號。當然，根據實際需要還可以接收其他電壓幅值的輸入信號。可理解的是，上述輸入信號的幅值可以根據電路的實際器件進行選擇。

HVIC管110的GND端連接智能功率模塊100的供電電源負端COM，并分別連接UH驅動電路101、VH驅動電路102、WH驅動電路103、UL驅動電路104、VL驅動電路105、WL驅動電路106的供電電源負端(圖中未示出)。

HVIC管110的VB1端連接UH驅動電路101的供電電源正端(輸出側)，在HVIC管110外部連接電容131的一端，并連接智能功率模塊100的U相供電電源正端UVB(輸出側)。

HVIC管110的HO1端連接UH驅動電路101的輸出端，并連接U相上橋臂晶體管IGBT121的柵極。

HVIC管110的VS1端連接UH驅動電路101的供電電源負端(輸出側)，并且連接晶體管IGBT121的射極、FRD管111的陽極、U相下橋臂晶體管IGBT124的集電極、FRD管114的陰極和電容131的另一端。此外，該VS1端還連接智能功率模塊100的U相供電電源負端UVS(輸出側)。

HVIC管110的VB2端連接VH驅動電路102的供電電源正端(輸出側)，以及連接電容132的一端。此外，該VB2端還連接智能功率模塊100的U相供電電源正端VVB(輸出側)。

HVIC管110的HO2端連接VH驅動電路102的輸出端，以及連接V相上橋臂晶體管IGBT123的柵極。

HVIC管110的VS2端連接VH驅動電路102的供電電源負端，以及連接晶體管IGBT122的射極、FRD管112的陽極、V相下橋臂晶體管IGBT125的集電極、FRD管115的陰極和電容132的另一端。此外，該VS2端還連接智能功率模塊100的W相供電電源負端VVS(輸出側)。

HVIC管110的VB3端連接WH驅動電路103的供電電源正端(輸出側)，以及連接電容133的一端。此外，該VB3端還連接智能功率模塊100的W相供電電源正端WVB。

HVIC管110的HO3端連接WH驅動電路101的輸出端，以及連接W相上橋臂晶體管IGBT123的柵極。

HVIC管110的VS3端連接WH驅動電路103的供電電源負端(輸出側)，以及連接晶體管IGBT123的射極、FRD管113的陽極、W相下橋臂晶體管IGBT126的集電極、FRD管116的陰極和電容133的另一端。此外該VS3端還連接智能功率模塊100的W相供電電源負端WVS(輸出側)。

HVIC管110的LO1端連接晶體管IGBT124的柵極。

HVIC管110的LO2端連接晶體管IGBT125的柵極。

HVIC管110的LO3端連接晶體管IGBT126的柵極。

晶體管IGBT124的射極連接FRD管114的陽極，以及連接智能功率模塊100的U相低電壓參考端UN。

晶體管IGBT125的射極連接FRD管115的陽極，以及連接智能功率模塊100的V相低電壓參考端VN。

晶體管IGBT126的射極連接FRD管116的陽極，以及連接智能功率模塊100的W相低電壓參考端WN。

晶體管IGBT121的集電極分別連接FRD管111的陰極、晶體管IGBT122的集電極、FRD管112的陰極、晶體管IGBT123的集電極和FRD管113的陰極，以及連接智能功率模塊100的輸入端P。輸入端P處電壓一般設置為300V。

上述HVIC管110的采用以下連接方式：

VDD端為HVIC管110的供電電源正端，GND端為HVIC管110的供電電源負端；VDD端與GND端之間電壓一般設置為15V。

VB1端和VS1端為U相供電電源的正極和負極，HO1為U相電源輸出端。VB2端和VS2端為V相供電電源的正極和負極，HO2為V相電源輸出端。VB3端和VS3端為U相供電電源的正極和負極，HO3為W相電源輸出端。LO1、LO2、LO3分別為U相、V相、W相低壓區的輸出端。

當HIN1端、HIN2端、HIN3端和LIN1端、LIN2端、LIN3端輸入0或5V的輸入信號時，然后經過UH驅動電路、VH驅動電路、WH驅動電路、UL驅動電路、VL驅動電路、WL驅動電路輸出至HO1端、HO2端、HO3端和LO1端、LO2端、LO3端。其中，HO1端處輸出信號等于VS1端處輸出信號，或者等于VS1端處輸出信號+15V的和。HO2端處輸出信號等于VS2端處輸出信號，或者等于VS2端處輸出信號+15V的和。HO3端處輸出信號等于VS3端處輸出信號，或者等于VS3端處輸出信號+15V的和。LO1端、LO2端、LO3端處為0或15V的輸出信號。

需要說明的是，上述HIN1端處和LIN1端處，HIN2端處和LIN2端處，HIN3端處和LIN3端處不能同時為高電平，即同一相的兩個端子處不能同時為高電平。

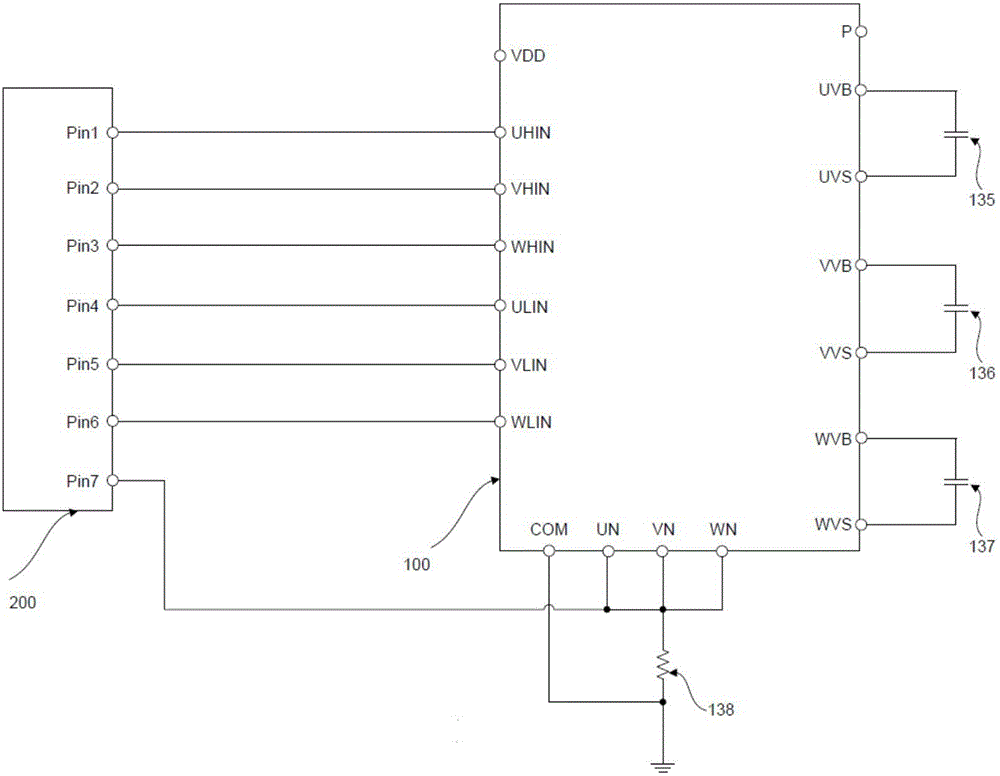

如圖1(B)所示，上述智能功率模塊的具體電路結構。其中，UVB端與UVS端之間連接電容135，VVB端與VVS端之間連接電容136，WVB端與WVS端之間連接電容137。上述電容135、136、137用于存儲電量。在UVB端與UVS端之間連接電容133，VVB端與VVS端之間連接電容132，WVB端與WVS端之間連接電容131，用于濾波。

UN端、VN端、WN端連接電阻138的一端，然后連接MCU200的管腳Pin7。上述電阻138的另一端接公共電壓端COM。

另外，MCU200的管腳Pin1連接智能功率模塊100的UHIN端；MCU200的管腳Pin2連接智能功率模塊100的VHIN端；MCU200的管腳Pin3連接智能功率模塊100的WHIN端；MCU200的管腳Pin4連接智能功率模塊100的ULIN端；MCU200的管腳Pin5連接智能功率模塊100的VLIN端；MCU200的管腳Pin6連接智能功率模塊100的WLIN端。

以U相為例說明智能功率模塊100的工作過程：

1、當MCU200的管腳Pin4處為高電平信號時，這時MCU200的管腳Pin1處必須為低電平信號，從而使LIN1端處為高電平、HIN1端處為低電平。這時，LO1端處為高電平而HO1端處為低電平，從而晶體管IGBT124導通而晶體管IGBT121截止，VS1端處電壓約為0V。此時，VCC端向電容133及電容135充電，當時間足夠長或使電容133及電容135充電前的剩余電量足夠多時，VB1端與VS1端之間電壓接近15V。

2、當MCU200的管腳Pin1處為高電平信號，這時MCU200的管腳Pin4處必須為低電平信號，從而使LIN1端處為低電平、HIN1端處為高電平。這時，LO1端處為低電平而HO1端處為高電平，從而晶體管IGBT124截止而晶體管IGBT121導通，從而VS1端處電壓約為300V，VB1端處電壓被抬高到315V左右，通過電容133及電容135的電量，維持U相處于高電壓狀態。U相處于高電壓狀態時，若HIN1端處為高電平的持續時間足夠短或電容133及電容135存儲的電量足夠多，VB1端與VS1端之間電壓可保持在14V以上。

實際應用中，例如上述智能功率模塊應用于變頻空調器時，根據空調器所處環境變化，MCU檢測電阻138的電壓變化調整控制智能功率模塊100的工作狀態：

當電阻138的電壓值小于某一特定值，即流過智能功率模塊100的電流小于某一特定值時，證明智能功率模塊100處于安全工作狀態，MCU200的管腳PIN1～PIN6端輸出正常控制信號，控制智能功率模塊100正常工作；

當電阻138的電壓值大于某一特定值，即流過智能功率模塊100的電流大于某一特定值時，證明智能功率模塊100存在過負荷工作異常發熱的風險，MCU200的PIN1～PIN6端同時輸出低電平，控制智能功率模塊100停止動作。

可見，為保證上述智能功率模塊的正常工作，需要將預設電流值或者預設電壓值設置得比較低，由于空調器所處環境經常發生變化，導致功率模塊過早停止工作，降低了用戶體驗。或者，提高上述智能功率模塊中的晶體管IGBT的電流能力，這樣又會大幅增加智能功率模塊的原材料成本，不利于變頻家電的普及使用。

圖2和圖3示出了本發明實施例提供的一種智能功率模塊的電路圖。參見圖2和圖3，本發明實施例中智能功率模塊包括功率驅動電路、調整電路和電流采樣電路。其中，

電流采樣電路連接功率驅動電路，用于采集功率驅動電路的實時電流值并轉換成實時電壓值；

調整電路分別連接電流采樣電路和功率驅動電路，用于生成預設電壓值，并比較預設電壓值和實時電壓值以生成開關控制信號發送給功率驅動電路

需要說明的是，本發明實施例中功率驅動電路同樣包括晶體管IGBT(圖3中標號4121～4126所示)、FRD管(圖3中標號4111～4116)、UVW三相驅動電路(圖3中標號4101～4106所示)以及電容(圖3中標號4131～4133所示)，上述各器件的連接關系與圖1中功率驅動電路的連接關系相同。即該部分內容為現有技術中，本領域技術人員可以參考本發明實施例中對圖1(A)或者圖1(B)的描述，在此不再贅述。

下面著重介紹本發明實施例中電流采樣電路和調整電路。

參見圖3，本發明一實施例中，電流采樣電路包括第一電阻4301。該第一電阻4301的第一端連接功率驅動電路的U相低電壓參考端UN、V相低電壓參考端VN、W相低電壓參考端VN和調整電路的輸入端ITRIP，第一電阻4301的第二端連接公共電壓端COM。本發明實施例中上述公共電壓端連接地GND。

參見圖3，本發明一實施例中，調整電路具有第一電源端、第二電源端、輸入端和輸出端；其中，

調整電路的輸入端連接電流采樣電路的第一端，調整電路的第一電源端連接供電電源VDD，調整電路的第二電源端連接公共電壓端COM，調整電路的輸出端連接功率驅動電路。

更具體地，本發明一實施例中該調整電路包括調整單元4302和比較單元。其中，

上述比較單元包括運算放大器4107。該運算放大器4107的反相輸入端連接電流采樣電路的第一端(即第一電阻4301的第一端)，運算放大器4107的正相輸入端連接調整單元4302中第三電阻4306的第一端，運算放大器4107的輸出端連接調整電路的輸出端。參見圖3，該調整電路的輸出端分別連接UH驅動電路、VH驅動電路、WH驅動電路、UL驅動電路、VL驅動電路、WL驅動電路的控制端(或者使能端)。

調整單元4302包括第二電阻4303、第三電阻4306和第四電阻4308。第二電阻4303的第一端連接調整電路的第一電源端即連接供電電源VDD，第二電阻4303的第二端連接第三電阻4306的第一端。第四電阻4308的第一端連接第三電阻4306的第二端，第四電阻4308的第二端公共電壓端COM。

該調整電路的工作原理為：

當供電電源VDD與公共電壓端恒定時，由于第二電阻4303、第三電阻4306和第四電阻4308串聯分壓，會在第三電阻4306的第一端生成預設電壓值作為調整單元的輸出電壓，通過VTRIP端輸入到運算放大器的正相輸入端。

實際應用中，由于該智能功率模塊及其所驅動的后續電路所處環境會發生變化，與其相關性最大的就是環境溫度。為使調整電路輸出的預設電壓值隨之發生相應的變化，本發明實施例中第三電阻為負溫度系數熱敏電阻；或者，第二電阻為正溫度系數熱敏電阻；或者，所述第三電阻為負溫度系數熱敏電阻并且所述第二電阻為正溫度系數熱敏電阻。

需要說明的是，上述負溫度系數熱敏電阻是指，隨著溫度的變化其阻值線性減小或者發生可預知的減小。上述正溫度系數熱敏電阻是指，隨著溫度的變化其阻值線性增大或者發生可預知的增大。

此時該調整電路的工作原理為：

當供電電源VDD與公共電壓端恒定時，由于第二電阻4303、第三電阻4306和第四電阻4308串聯分壓，會在第三電阻4306的第一端生成預設電壓值作為調整單元的輸出電壓，通過VTRIP端輸入到運算放大器的正相輸入端。

當該智能功率模塊及其所驅動的后續電路所處環境會發生變化，第二電阻4303和/或第三電阻4306的阻值發生相應的變化，使調整單元的輸出端所輸出的預設電壓值按照預設方向變化。例如當所處環境的溫度變高時，預設電壓值越小即過流保護點越低；或者，當所處環境的溫度變低時，預設電壓值越大即過流保護點越高。

然后運算放大器4107再比較第一電阻4301采集的實時電壓值和上述預設電壓值。V_ITRIP<V_VTRIP(包含相等)時，運算放大器4107輸出端輸出高電平，此時UH驅動電路、VH驅動電路、WH驅動電路、UL驅動電路、VL驅動電路、WL驅動電路正常輸出脈沖信號驅動晶體管IGBT4121～4126正常導通與關斷，此時智能功率模塊根據后續電路的實際需求輸出電壓及功率。V_ITRIP>V_VTRIP時，運算放大器4107輸出端輸出低電平，此時UH驅動電路、VH驅動電路、WH驅動電路、UL驅動電路、VL驅動電路、WL驅動電路的控制端(或者使能端)有效，無法輸出開關控制信號。同時UHIN端、VHIN端、WHIN端、ULIN端、VLIN端、WLIN端同時輸入信號0。

為驗證本發明提供的智能功率模塊的優越性，下面以一款驅動稀土壓縮機，能夠提供15A電流能力的智能功率模塊為例進行說明。

第一電阻4301設置為33mΩ，則當流過第一電阻4301的電流為15A時，ITRIP端處的實時電壓值為0.5V；

因為稀土壓縮機在溫度越高時壓縮機的退磁電流越小，所以過流保護點應隨著溫度的升高而降低，則進行如下設置：

第二電阻4303設置為64kΩ。第二電阻4306設置為NTC電阻(Negative Temperature Coefficient，負溫度系數電阻)且該NTC電阻具有隨溫度上升電阻值呈指數關系減小的特性，該NTC電阻在25℃時電阻值為2kΩ，溫度為50℃時阻值為1.75kΩ，溫度為75℃時阻值為1.55kΩ。第四電阻4308設置為0.2Kω。

(1)在25℃時，VTRIP端處的預設電壓值為：

15×(2+0.2)/(64+2+0.2)＝0.5V；

這樣可以使智能功率模塊4100在溫度為25℃的過流保護點為15A。

在50℃時，VTRIP端處的預設電壓值為：

15×(1.75+0.2)/(64+1.75+0.2)＝0.45V；

該智能功率模塊4100在溫度為50℃的過流保護點為：

0.45/0.033＝13.5A。

在75℃時，VTRIP端處的預設電壓值為：

15×(1.55+0.2)/(64+1.55+0.2)＝0.40V

該智能功率模塊4100在溫度為75℃的過流保護點為：

0.40/0.033＝12.1A。

可見，本發明實施例中通過設置調整電路，可以使該功率驅動模塊隨著環境溫度越高其過流保護點越低的目的，使壓縮機達到退磁電流前智能功率模塊提前觸發保護，確保正常工作。

第二方面，本發明實施例還提供了一種空調器，包括本發明實施例一提供智能功率模塊。

綜上所述，本發明實施例提供的智能功率模塊、空調器，通過在智能功率模塊中增加調整電路和電流采樣電路，并且使電流采樣電路連接功率驅動電路，調整電路分別連接所述電流采樣電路和所述功率驅動電路。在上述電路基礎之上，電流采樣電路可以采集所述功率驅動電路的實時電流值并轉換成實時電壓值；調整電路生成預設電壓值，并比較所述預設電壓值和所述實時電壓值生成高電平或者低電平信號發送給功率驅動電路。本發明實施例中智能功率模塊可以動態調整其電流保護點即根據智能功率模塊或其驅動后續電路所處環境的情況設置預設電流值的大小，例如在智能功率模塊工作在較大的電流下仍然安全時，智能功率模塊可以根據控制信號將預設電流值調高，否則調低。可見，本發明實施例通過調整預設電流值，可以調整智能功率模塊的有效工作范圍，從而避免停止工作所帶來的用戶體驗低以及增大電流余量所帶來成本增加的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

最后應說明的是：以上各實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，其本質脫離本發明各實施例技術方案的范圍，其均應涵蓋在本發明的權利要求和說明書的范圍當中。
